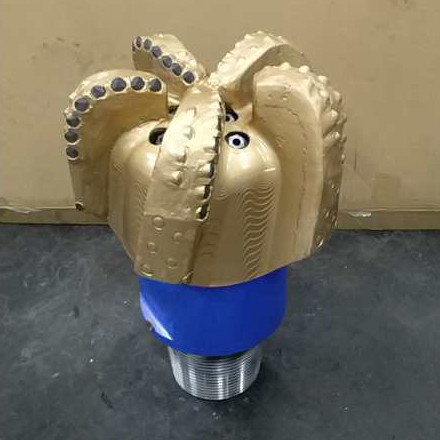

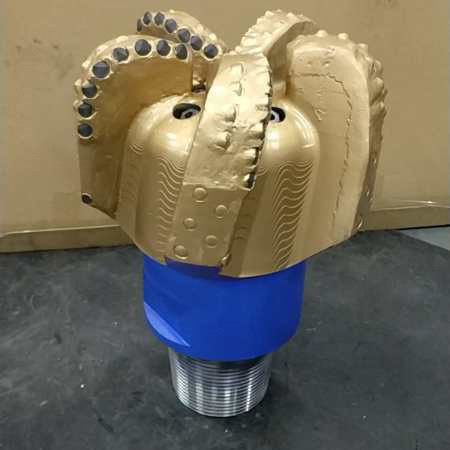

Broca del diamante PDC de la pulgada -1/2 del pedazo de roca de PDC 9 con el Pin del API 3-1/2

Lugar de origen China.
Nombre de la marca EN
Certificación API, AISI, ISO
Número de modelo 9500
Cantidad de orden mínima Negociación
Precio USD 2000-20000 Unit
Detalles de empaquetado Caja de madera, caja de acero
Tiempo de entrega 2 semanas
Condiciones de pago T/T, L/C, Western Union
Capacidad de la fuente 3000 piezas / año

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

El Wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.

x
Datos del producto
El tipo perforación de diamantes Utilización Petróleo, gas, minería, perforación
El material Diamante, acero de aleación, carburo de tungsteno Tipo de máquina Herramienta de perforación
Tipo de tratamiento Forja, fundición Aplicación Perforación de roca de petróleo, minería, gas
tamaño 9-1/2inch (241.3.m m) El color Requisitos del cliente
Ventajas Alta eficiencia, alta resistencia Diámetro del cortador 16 mm
Utilización Petróleo, minería, gas Las hojas 5 cuchillas
Mercado en todo el mundo Envasado Caja de acero
Tipo de cortador 1613.1319 Formación de rocas f<8
Cuantidad de la boquilla 7
Resaltar

Pedazo de roca del diamante PDC

Deja un mensaje
Descripción de producto

PDC Rock Bit 9 - 1/2 pulgadas Diamante PDC Perforación con API 3-1/2 Pin





1. Descripciones:



Según la Asociación Internacional de Contratistas de Perforación (IADC), la clasificación de la broca PDC de corte fijo está compuesta por cuatro caracteres que designan:

  • Material del cuerpo de la broca PDC
  • Densidad del cortador de brocas PDC
  • Tamaño o tipo del cortador de brocas PDC
  • Perfil de la broca PDC

Todas nuestras brocas PDC son aptas para el estándar API y se utilizan en la industria de perforación.

Las brocas PDC de tamaño 3~22 pulgadas con 3~9 cuchillas están disponibles.



2Especificación:



Especificación
Tamaño: - ¿Qué es eso?3. mm)
Tipo de cuerpo del taladro: Cuerpo de acero
Cuantidad de hojas: 5
Las boquillas: 7
Conexión de API: 6 - 5/8" REG
Duración del diámetro (in): 2
Parámetros operativos
Peso en el bit (KN): 22 a 120
Rango de RPM ((Rotario): 80 DHM
Tasa de flujo (lps): Entre 25 y 31 LPM
Torque de maquillaje ((KN): 16 a 22 KN.M.





3. Perfil del bit PDC



La forma del perfil de las brocas PDC es una de las características más importantes de las brocas de corte fijo que incluyen:PDC (compacto de diamante policristalino), TSP (PDC térmicamente estable) y trozos de diamante,El perfil también afecta a la estabilidad de la broca PDC.

Broca del diamante PDC de la pulgada -1/2 del pedazo de roca de PDC 9 con el Pin del API 3-1/2 0



4. PDCLas máquinas de corte de brocas



Los cortadores de diamante compuesto policristalino (PDC) son el principal punto de contacto para una broca.

Los cortadores PDC están expuestos a mucha calefacción y enfriamiento en el pozo, un entorno muy desafiante.

Los cortadores PDC que tienen una menor degradación térmica y una mayor estabilidad térmica generalmente logran un ROP más alto y una mayor resistencia al desgaste.





Broca del diamante PDC de la pulgada -1/2 del pedazo de roca de PDC 9 con el Pin del API 3-1/2 1

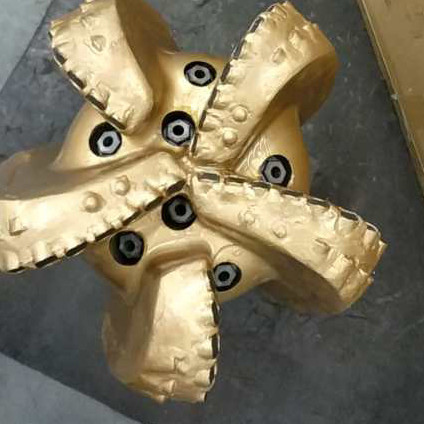

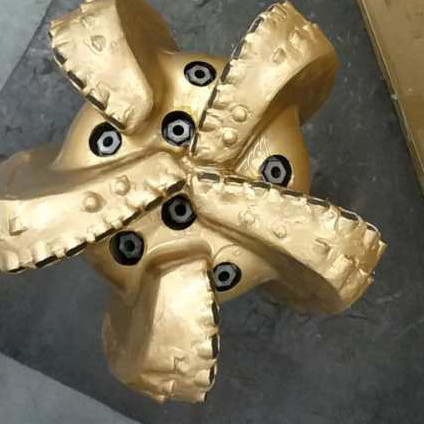

5. PDC Las boquillas de las brocas



Las boquillas de broca PDC ayudan a despejar el área de corte y enfriar los cortadores de diamante policristalino compuesto (PDC).

La colocación efectiva de estas boquillas, junto con el ángulo en que se colocan, juega un papel crítico en la eficiencia del taladro.

Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los esquejes.





6Cuerpo de acero de trozos de PDC



El cuerpo de acero de la broca PDC es el opuesto al cuerpo de matriz. Puede soportar cargas de alto impacto, pero es más suave y carece de características de protección.La resistencia y la ductilidad del acero dan a los cuerpos de bit de acero una alta resistencia al impacto.

Los cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.

Una característica ventajosa de los trozos de acero es que pueden reconstruirse fácilmente varias veces porque los cortadores desgastados o dañados pueden reemplazarse con bastante facilidad.Esta es una ventaja especial para los operadores en entornos de perforación de bajo coste.



Las brocas compactas de diamante policristalino (PDC) son diferentes de los conos de rodillo en que son cuerpos de una sola pieza sin partes móviles.Así que el bit es capaz de operar con velocidades de rotación más altas más eficientemente en formaciones consolidadas.
