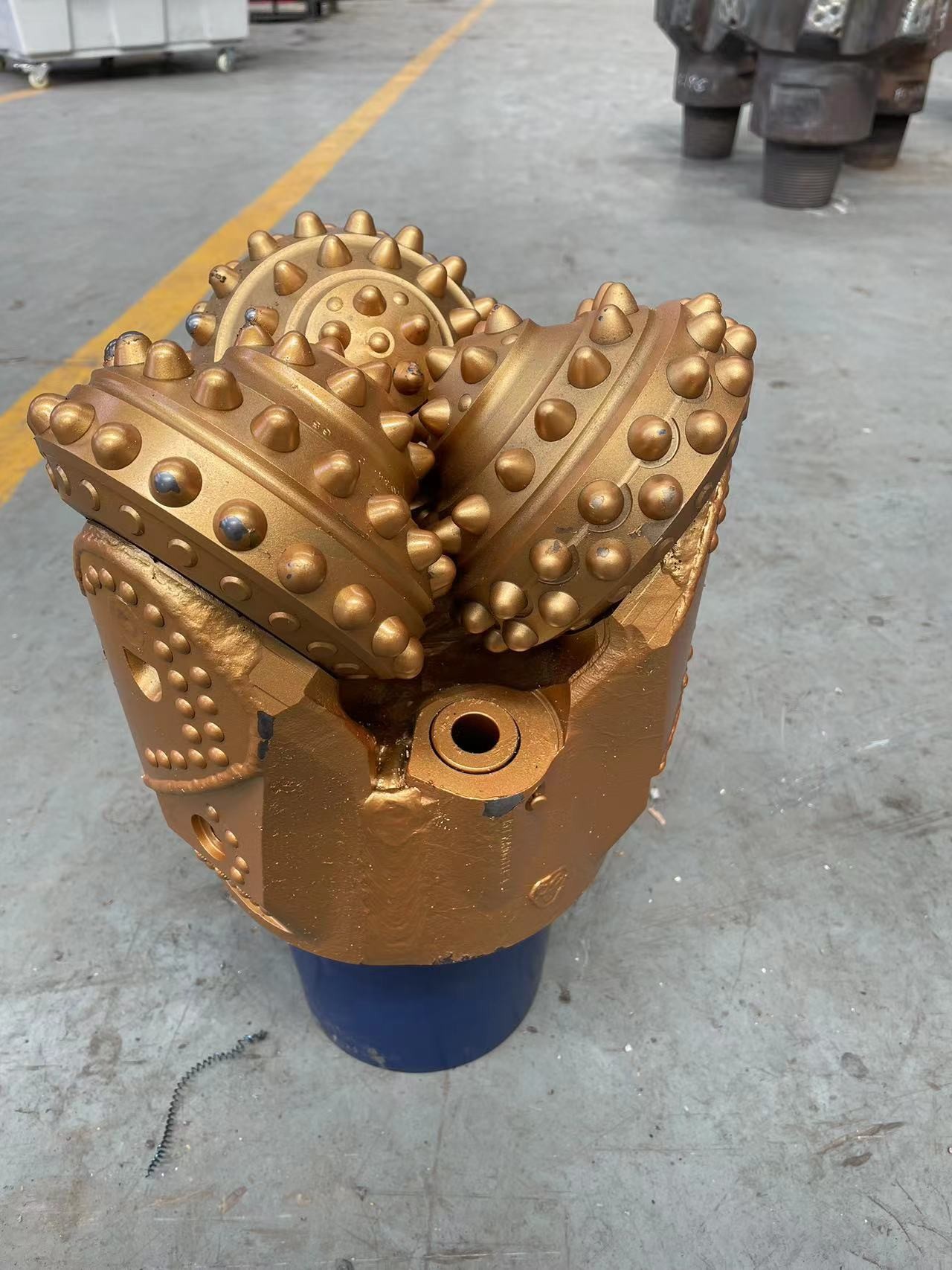

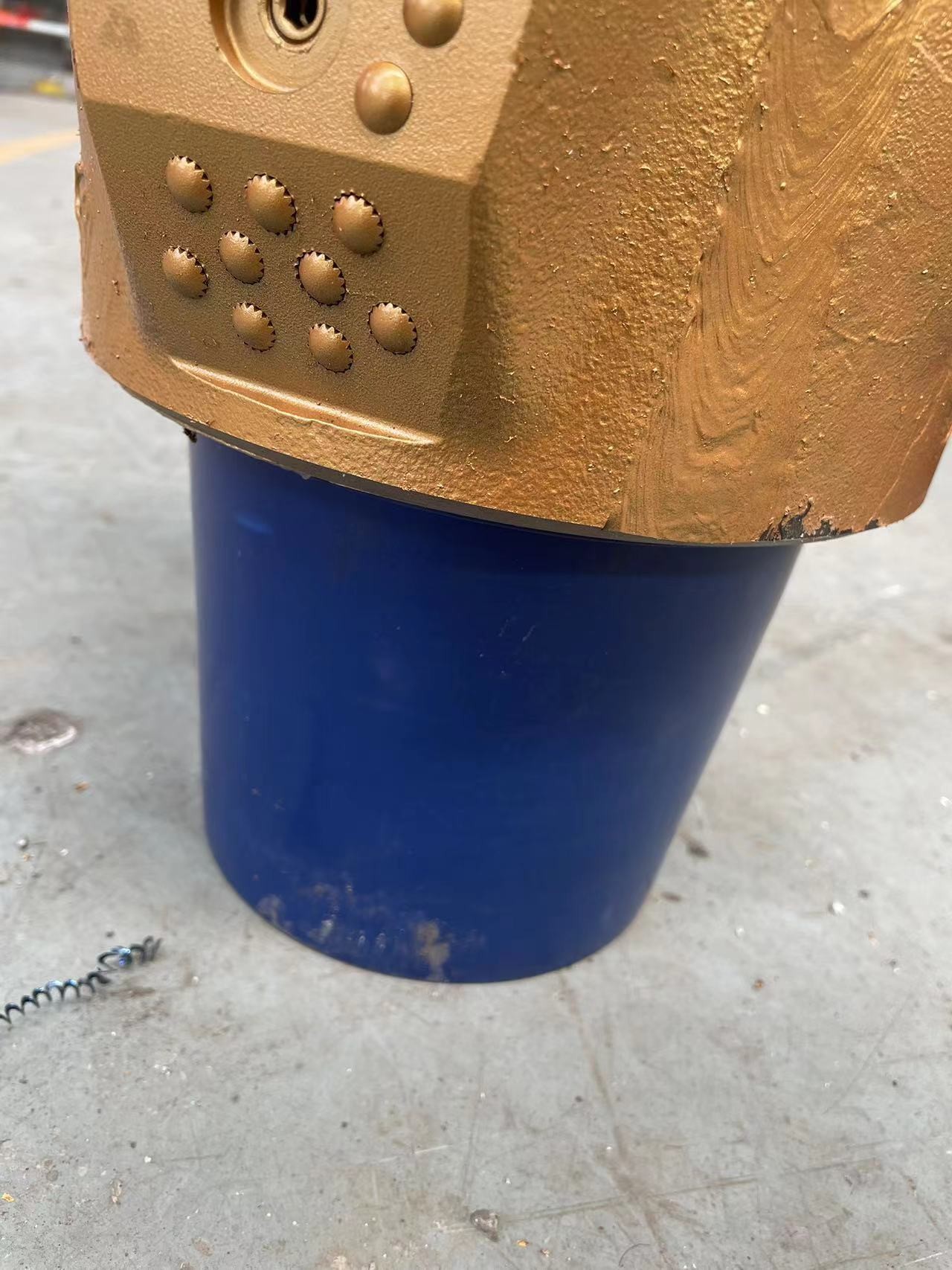

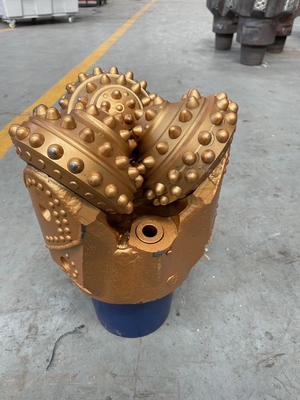

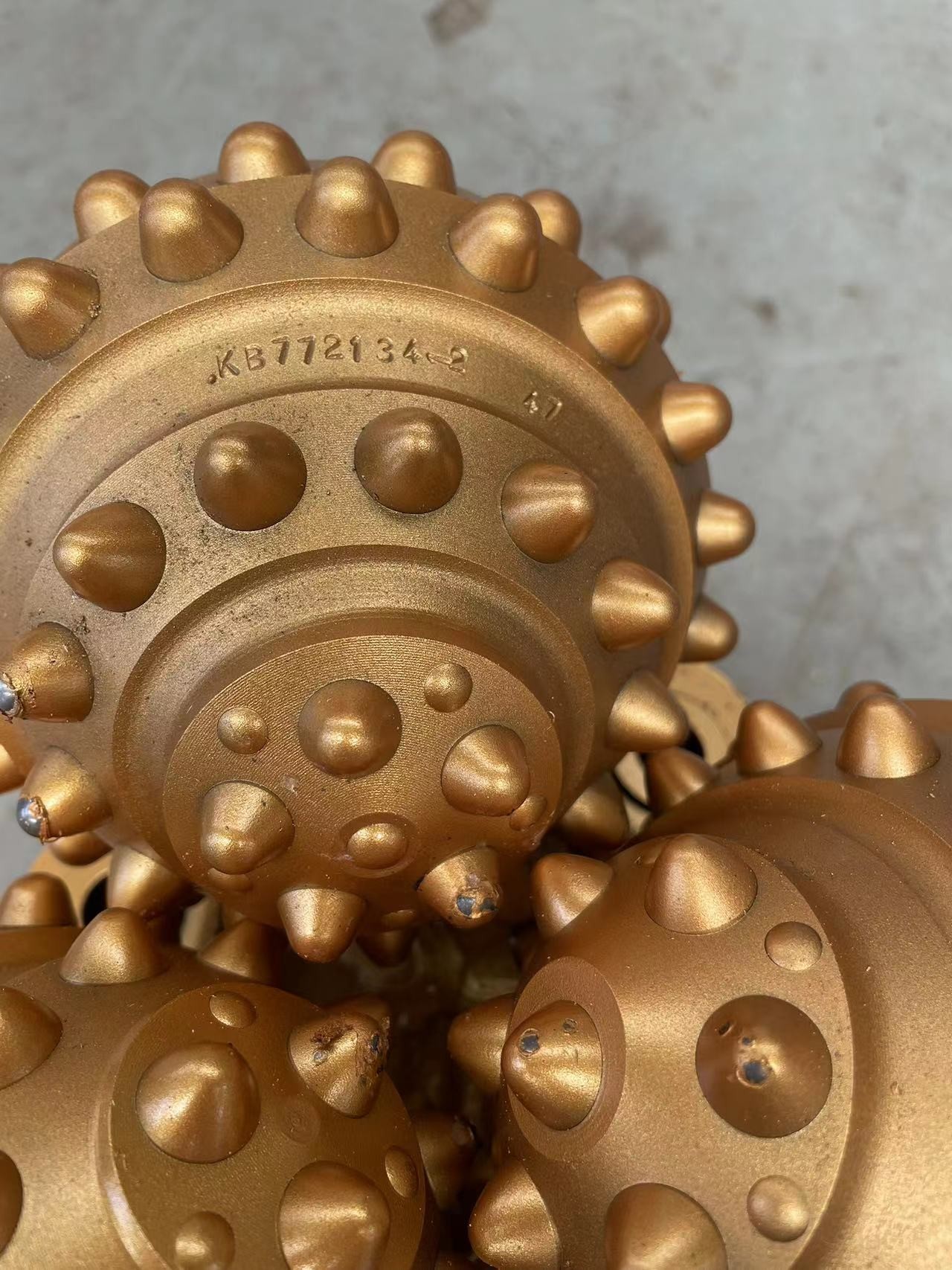

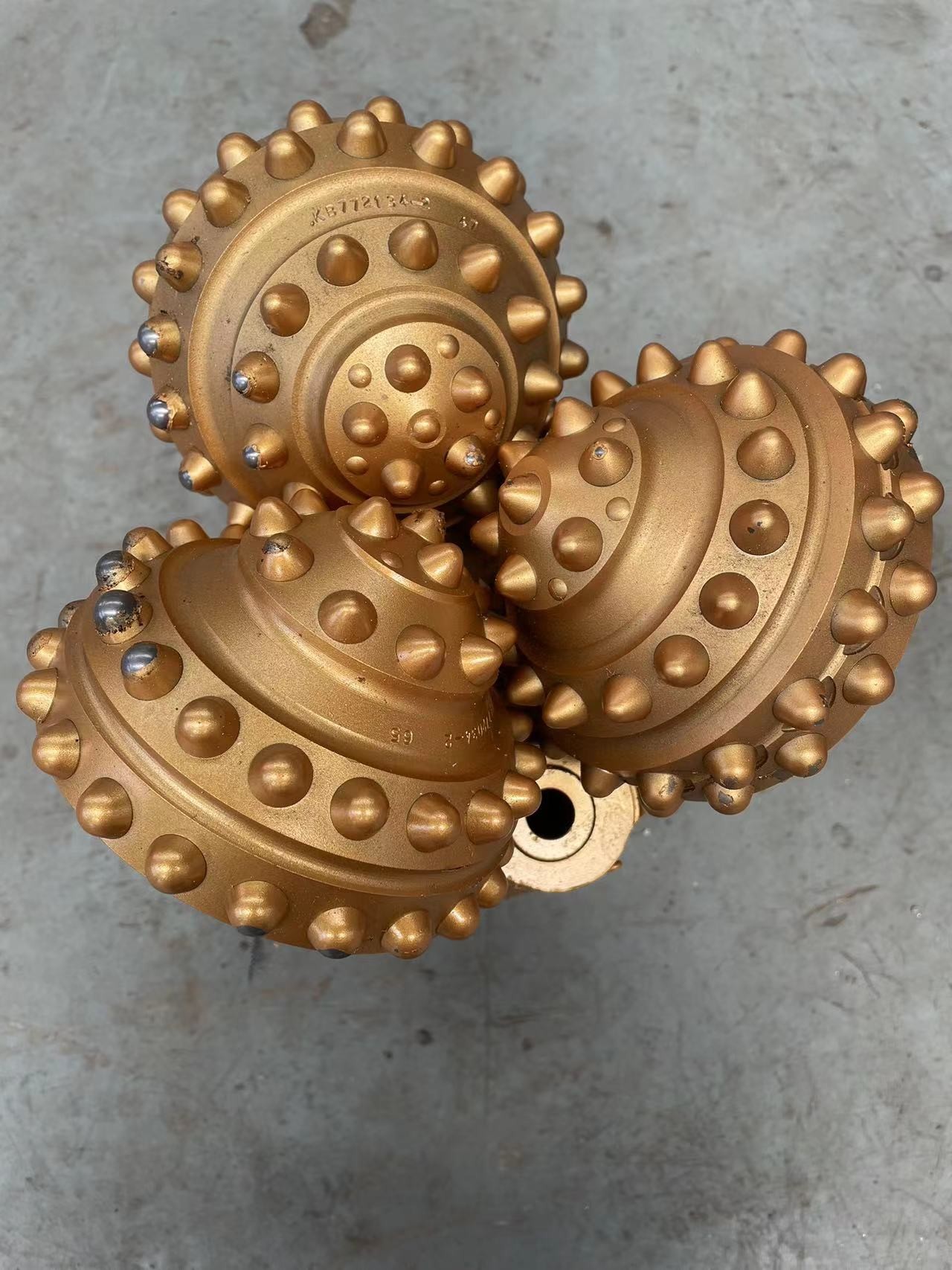

TCI Tricone Bit 9 -7/8 pulgadas IADC 645 de API herramienta de perforación

TCI Tricone Bit 9 7/8 pulgadas IADC 645 de API herramienta de perforación

Descripción:

Una broca de tricón es una broca mecánica ubicada en el conjunto del agujero inferior.El trozo corta la superficie de la roca que está siendo perforada a través de la rotación y la fricción mecánica causada por los dientes del trozoLos trozos tricones están diseñados para tomar la energía de la cuerda de perforación giratoria y el suministro de barro y aplicar esta fuerza para profundizar el pozo.

Especificación:

¿ Cómo diablos se sabe una calidad de Tricone Bit?

• Pasaporte con código IADC Tricon Bit
• Tricone Bit de TCI y opciones de dientes de acero
• Tricone Bit Inserciones adicionales de carburo de tungsteno en filas de talón
• Tricone Bit Revestimiento de carburo de tungsteno en cuerpos cónicos
• Insertos de carburo de tungsteno recubiertos de bit Tricone Diamond en el diámetro de los conos
• Insertos de carburo de tungsteno Tricone Bit en la cola de la camisa de las piernas

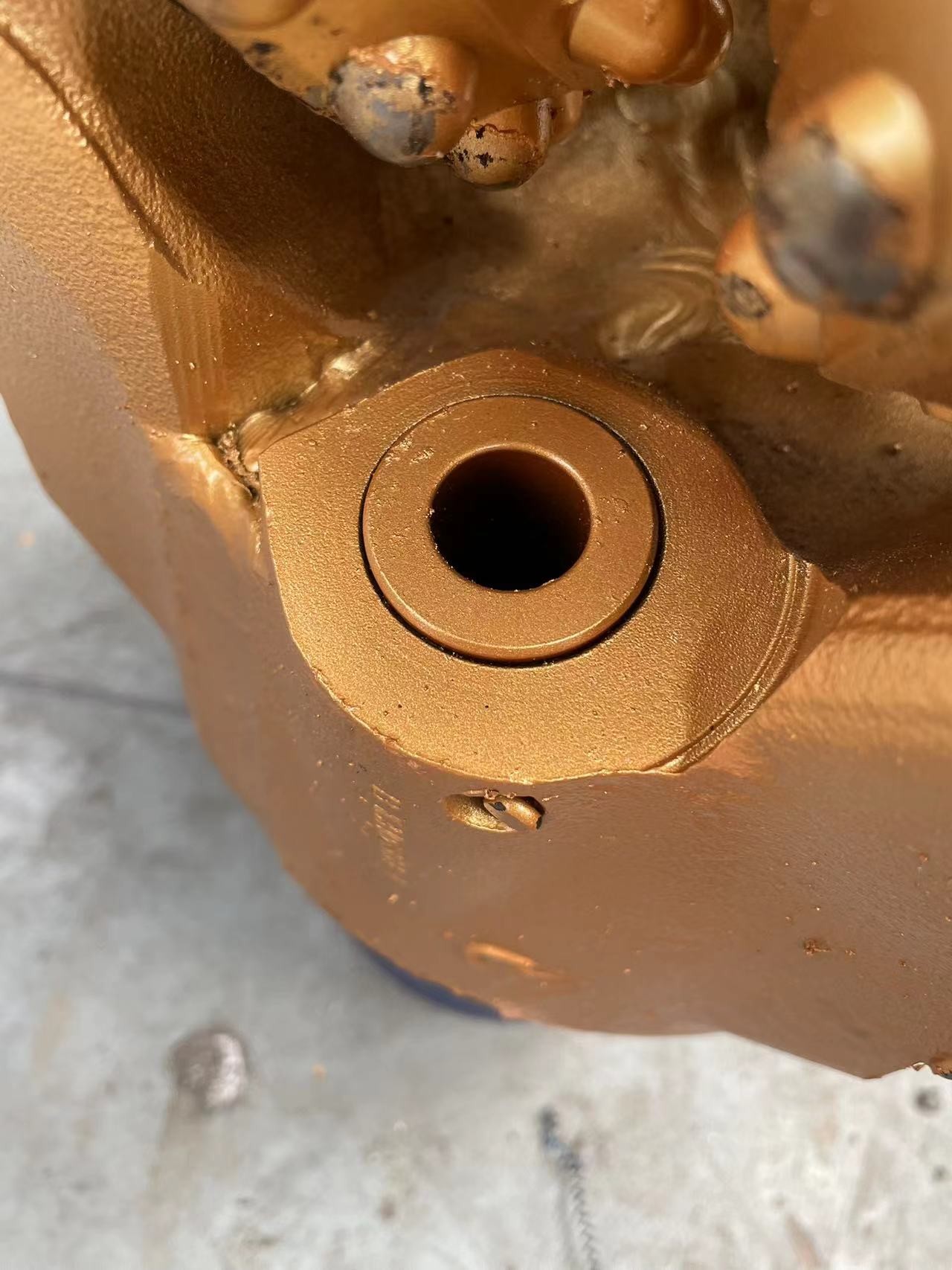

• Tricone Bit Boquilla central adicional para la limpieza de conos

La característica de Tricone Bit es que vienen con su propio pasaporte como a continuación:

• Las especificaciones de los conos
• El sello de calidad firmado por la persona que fabricó y comprobó la pieza
• Los parámetros de perforación recomendados para obtener el mejor rendimiento de la broca:
• Peso de las piezas
• velocidad de rotación
• Volumen de lavado

Aplicaciones

• Investigación geotécnica
• Exploración minera y sondeo
• Instrumentación geotécnica
• Geofísica

El tipo de trozo de tricón que elija depende de la geología en la que esté perforando y de los diámetros del pozo que esté perforando. The International Association of Drilling Contractors (IADC) have developed an easy use step system to choose the right tricone for your geology with additional features such as bit protection for longer production life.



Tipos de rodamientos tricónicos

Hay principalmente tres tipos de diseños de rodamientos utilizados en brocas de tricón:

• BIT de rodamiento de rodamiento abierto estándar:
En estos trozos los conos girarán libremente. Este tipo de trozo tiene una fila delantera de rodamientos de bolas y una fila trasera de rodamientos de rodillos.
• ROLLERES de rodamientos sellados
Estas piezas tienen un sello O-Ring con un depósito de grasa para el enfriamiento del rodamiento.
• Las piezas de rodamiento de los rodillos
Estas piezas están estrictamente enfriadas con aceite/grasa con rodamientos de nariz, sello de anillo O y una carrera para el máximo rendimiento.


Códigos de la CIDI

Los códigos IADC facilitan la descripción del tipo de pieza de roca requerida.
Los tres primeros dígitos clasifican el trozo de acuerdo con la formación que está diseñado para perforar y el diseño de rodamiento/sello utilizado.
1, 2 y 3 designarLas piezas de dientes de acerocon 1 para formaciones blandas, 2 para medianas y 3 para duras.
Los códigos 4, 5, 6, 7 y 8 designanLos elementos de inserción de carburo de tungstenopara una dureza de formación variable, siendo 4 la más suave y 8 la más dura


Tipos de formación:
A continuación se muestra la formación típica y su referencia IADC
1 y 4 Formaciones blandas con capas pegajosas y baja resistencia a la compresión, como arcilla, mármores.

1 y 4 Formaciones blandas con baja resistencia a la compresión, como la mermelada, la sal, la anhidrita y el esquisto.

5 Formaciones blandas a medianas con baja resistencia a la compresión y intercaladas con capas duras, como arenas, esquisto y tiza.

2 o 6 Formaciones de densidad media a dura con una resistencia a la compresión alta a muy alta, pero con capas no abrasivas o pequeñas, como esquistas, barro, arenisca, piedra caliza,Dolomita y anhidrita.

3 o 7 Formaciones duras y densas con una resistencia a la compresión muy alta y algunas capas abrasivas, como el limo, la arenisca y el barro.

8 Formaciones extremadamente duras y abrasivas como la cuarcita y la roca volcánica.


Códigos de la CIDI- Dígitos Los tres primeros dígitos clasifican el trozo de acuerdo con la formación que está diseñado para perforar y el diseño de rodamiento/sello utilizado.

Primero dígito1, 2 y 3 designarLas piezas de dientes de acerocon 1 para formaciones blandas, 2 para medianas y 3 para duras.
4, 5, 6, 7 y 8Carburo de tungstenoINSERT BITS para una dureza de formación variable, siendo el 4 el más suave y el 8 el más duro.

El segundo dígito1, 2, 3 y 4 son un desglose adicional deformacióncon 1 siendo el más suave y 4 el más duro.

El tercer dígitoEste dígito clasificará el bit de acuerdo conTipo de rodamiento/sellolas siguientes:
La parte del rodillo de rodamiento abierto estándar
air-cooled Standard open bearing roller bit with gauge protection which is defined as carbide inserts in the heel of the cone Sealed roller bearing bit Sealed roller bearing bit with gauge protection Journal sealed bearing bit Journal sealed bearing bit with gauge protection.

Cuarto dígitoLos siguientes códigos de letras se utilizan en la posición de cuarto dígito para indicarcaracterísticas adicionales: A. Aplicación con aire R. Soldaduras reforzadas C. Jet central S. Dente de acero estándar D. Control de desviación X. Inserto de cincela E. Jet extendido Y. Inserto cónico G. Protección extra de medición Z. Otros inserto forma J.Desviación del chorro
