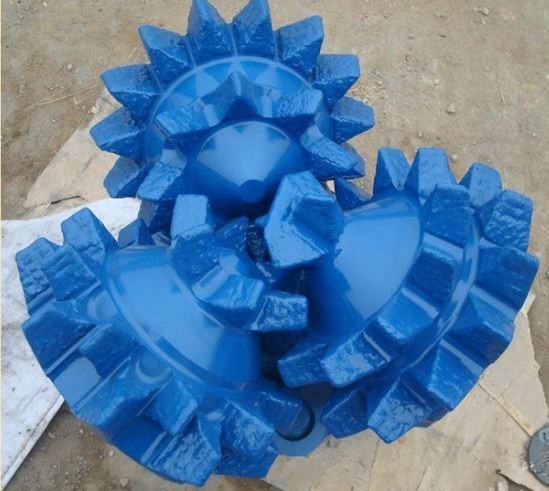

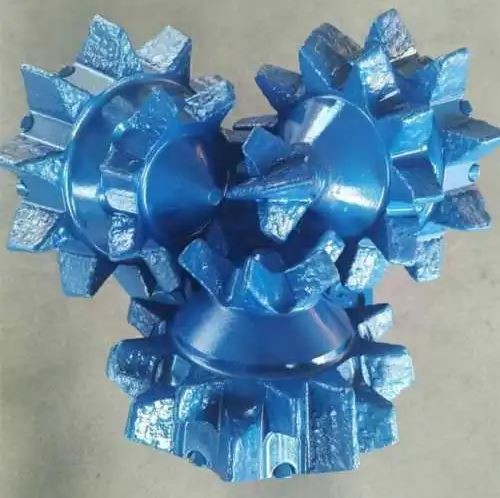

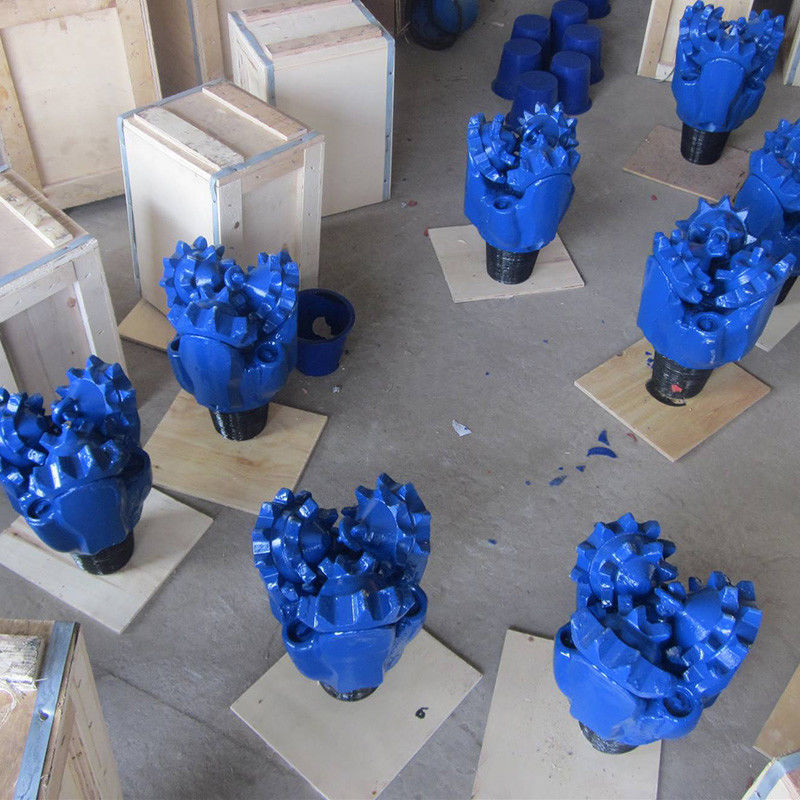

Diente de molino de tres conos 8-3/4 pulgadas de perforación de minería

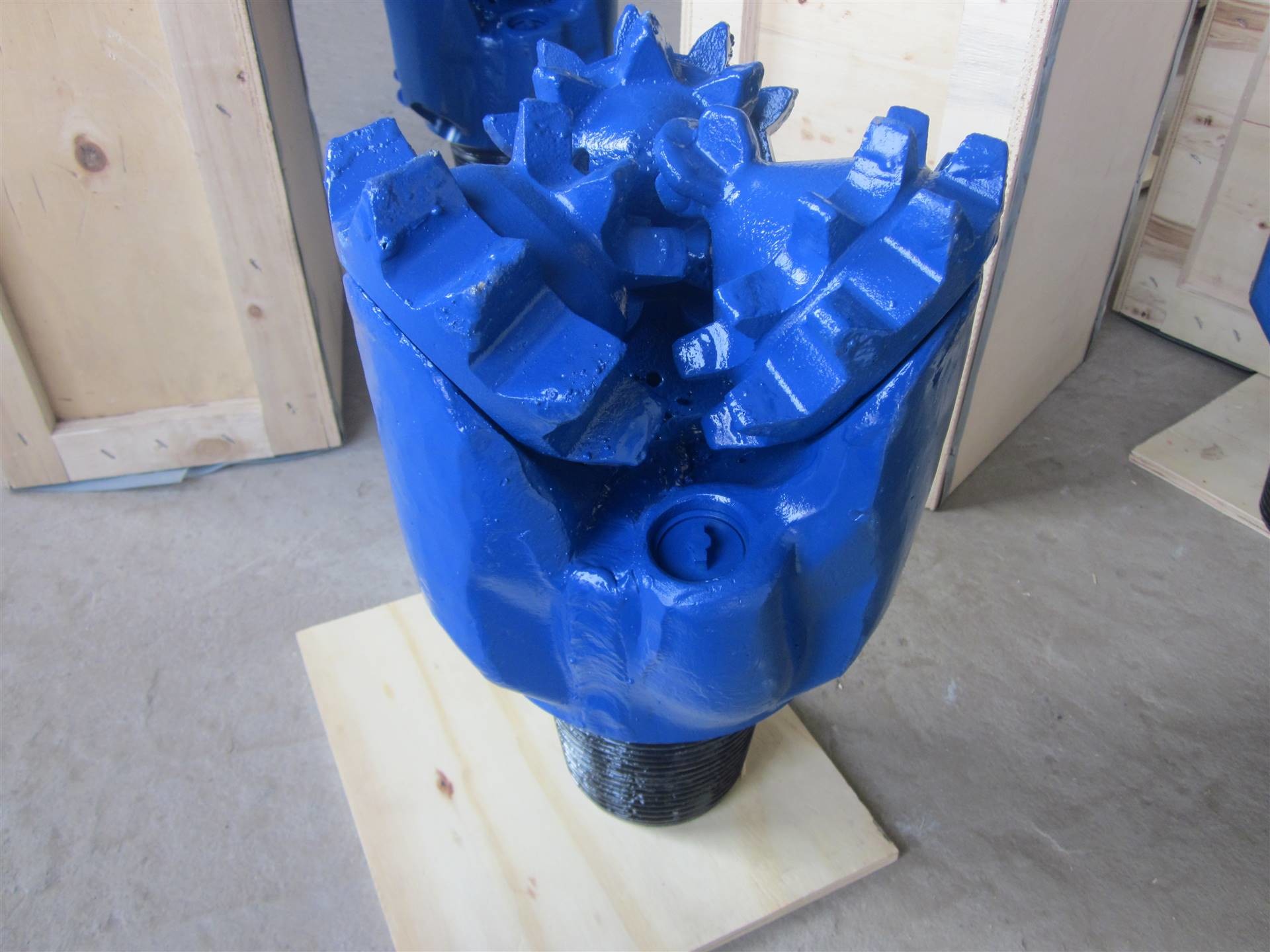

Broca Tricónica de 8-3/4 pulgadas para Minería, IADC 217 con Conexión API Reg 4-1/2

Descripción

Una broca tricónica es un componente esencial del conjunto de fondo de pozo utilizado en las operaciones de perforación. Esta broca mecánica utiliza el movimiento rotacional y la fricción mecánica generada por sus dientes para eliminar la superficie de la roca durante la perforación. Su propósito es aprovechar la energía de la sarta de perforación giratoria y el suministro de lodo, aplicando eficazmente esta fuerza para facilitar la profundización del pozo.

Especificación de la Broca:

¿Cómo saber la calidad de una broca tricónica?

• Pasaporte del código IADC de la broca tricónica
• Opciones de dientes de acero y TCI de la broca tricónica
• Insertos adicionales de carburo de tungsteno en las filas del talón de la broca tricónica
• Recubrimiento de carburo de tungsteno en los cuerpos de los conos de la broca tricónica
• Insertos de carburo de tungsteno recubiertos de diamante en el calibre de los conos de la broca tricónica
• Insertos de carburo de tungsteno en la cola de la pata de la broca tricónica
• Boquilla central adicional para la limpieza de los conos de la broca tricónica

La característica de la broca tricónica es que vienen con su propio pasaporte como se muestra a continuación:

• La especificación de los conos
• El sello de calidad firmado por la persona que fabricó y revisó la broca
• Los parámetros de perforación recomendados para obtener el mejor rendimiento de la broca:
• Peso de la broca
• Velocidad de rotación
• Volumen de enjuague

Aplicaciones

• Investigación geotécnica
• Exploración y sondeo minero
• Instrumentación geotécnica
• Geofísica

El tipo de tricónica que elija depende de la geología en la que esté perforando y de los diámetros del pozo que esté perforando. La Asociación Internacional de Contratistas de Perforación (IADC) ha desarrollado un sistema de pasos fácil de usar para elegir la tricónica adecuada para su geología con características adicionales como la protección de la broca para una vida útil de producción más larga.



Tipos de Rodamientos Tricónicos:

Hay principalmente tres tipos de diseños de rodamientos utilizados en las brocas de perforación tricónicas:

• BROCA DE RODILLOS CON RODAMIENTO ABIERTO ESTÁNDAR:
En estas brocas, los conos girarán libremente. Este tipo de broca tiene una fila delantera de rodamientos de bolas y una fila trasera de rodamientos de rodillos.
• BROCAS DE RODILLOS CON RODAMIENTOS SELLADOS
Estas brocas tienen un sello de junta tórica con un depósito de grasa para la refrigeración del rodamiento. Los sellos actúan como una barrera contra el lodo y los recortes para proteger los rodamientos
• BROCAS DE RODILLOS CON RODAMIENTOS DE MUÑÓN
Estas brocas se enfrían estrictamente con aceite/grasa con rodamientos de nariz, sello de junta tórica y una pista para un rendimiento máximo.


Códigos IADC

Los códigos IADC facilitan la descripción del tipo de broca de roca que se requiere.
Los tres primeros dígitos clasifican la broca según la formación que está diseñada para perforar y el diseño del rodamiento/sello utilizado.
1, 2 y 3 designanBROCAS DE DIENTES DE ACEROcon 1 para formaciones blandas, 2 para medianas y 3 para duras.
Los códigos 4, 5, 6, 7 y 8 designanBROCAS DE INSERCIÓN DE CARBURO DE TUNGSTENOpara diferentes durezas de formación, siendo 4 la más blanda y 8 la más dura


Tipos de Formación
Lo siguiente muestra la formación típica y su referencia IADC
1 y 4 Formaciones blandas con capas pegajosas y baja resistencia a la compresión, como arcilla, margas.

1 y 4 Formaciones blandas con baja resistencia a la compresión como marga, sal, anhidrita y esquisto.

5 Formaciones blandas a medianas con baja resistencia a la compresión e intercaladas con capas duras, como arenas, esquisto y tiza.

2 o 6 Formaciones densas de medianas a duras con alta a muy alta resistencia a la compresión, pero con capas no abrasivas o poco abrasivas, como esquistos, limolita, arenisca, piedra caliza, dolomita y anhidrita.

3 o 7 Formaciones duras y densas con muy alta resistencia a la compresión y algunas capas abrasivas, como limolita, arenisca y limolita.

8 Formaciones extremadamente duras y abrasivas como cuarcita y roca volcánica.


Códigos IADC- Dígitos Los tres primeros dígitos clasifican la broca según la formación que está diseñada para perforar y el diseño del rodamiento/sello utilizado.

Primer Dígito1, 2 y 3 designanBROCAS DE DIENTES DE ACEROcon 1 para formaciones blandas, 2 para medianas y 3 para duras.
4, 5, 6, 7 y 8 designanCARBURO DE TUNGSTENOBROCAS DE INSERCIÓN para diferentes durezas de formación, siendo 4 la más blanda y 8 la más dura.

Segundo Dígito1, 2, 3 y 4 son una subdivisión adicional deformaciónsiendo 1 la más blanda y 4 la más dura.

Tercer DígitoEste dígito clasificará la broca según eltipo de rodamiento/sellode la siguiente manera:
Broca de rodillos con rodamiento abierto estándar Broca de rodillos con rodamiento abierto estándar,
Broca de rodillos con rodamiento abierto estándar refrigerada por aire con protección de calibre, que se define como insertos de carburo en el talón del cono Broca de rodillos con rodamiento sellado Broca de rodillos con rodamiento sellado con protección de calibre Broca de rodamiento sellado de muñón Broca de rodamiento sellado de muñón con protección de calibre.

Cuarto DígitoLos siguientes códigos de letras se utilizan en la cuarta posición del dígito para indicarcaracterísticas adicionales: A. Aplicación de aire R. Soldaduras reforzadas C. Chorro central S. Diente de acero estándar D. Control de desviación X. Inserto de cincel E. Chorro extendido Y. Inserto cónico G. Protección de calibre adicional Z. Otra forma de inserto J. Deflexión de chorro
