Broca de perforación diamantada de gran tamaño PDC para yacimientos petrolíferos

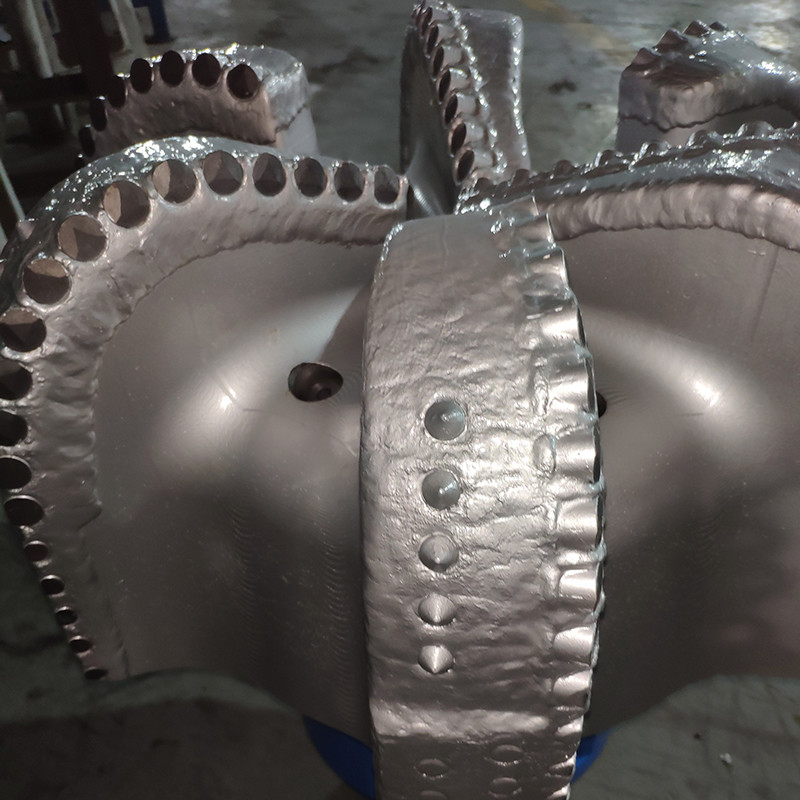

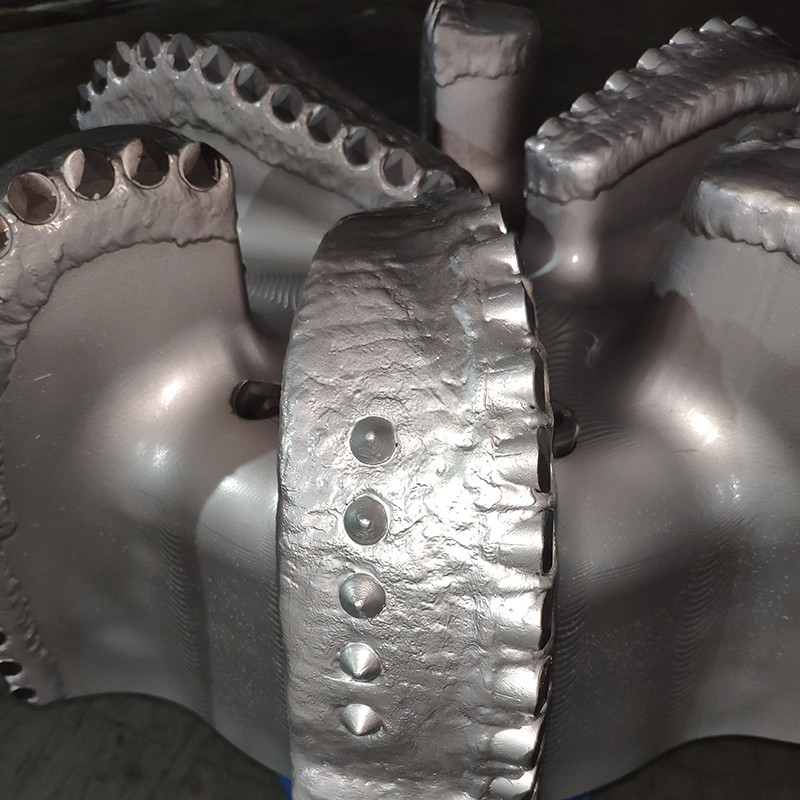

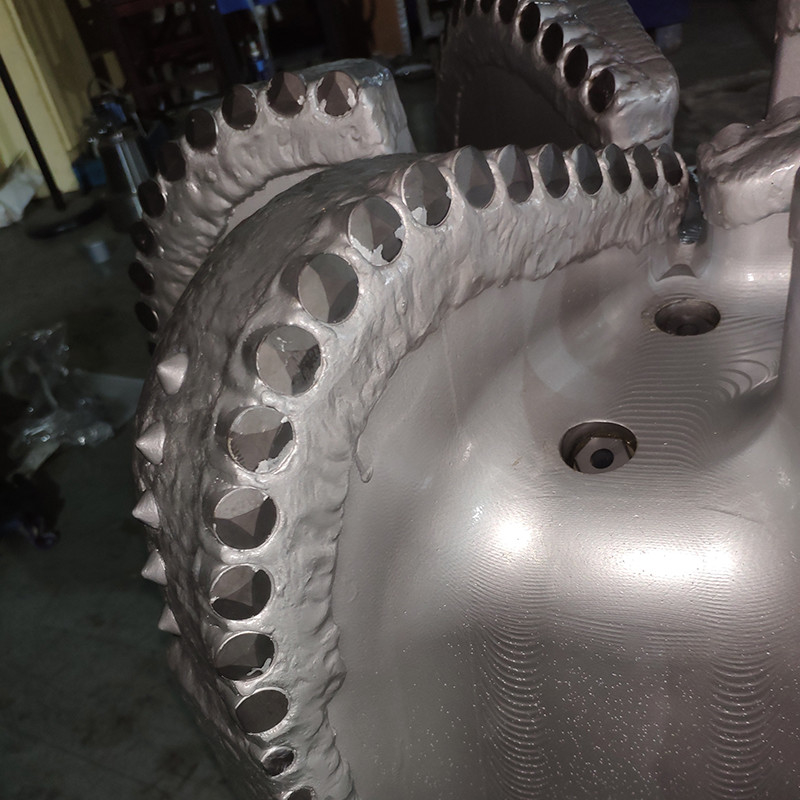

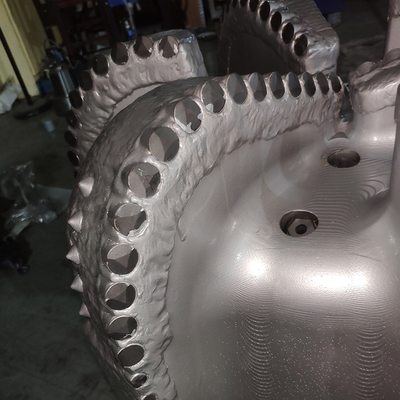

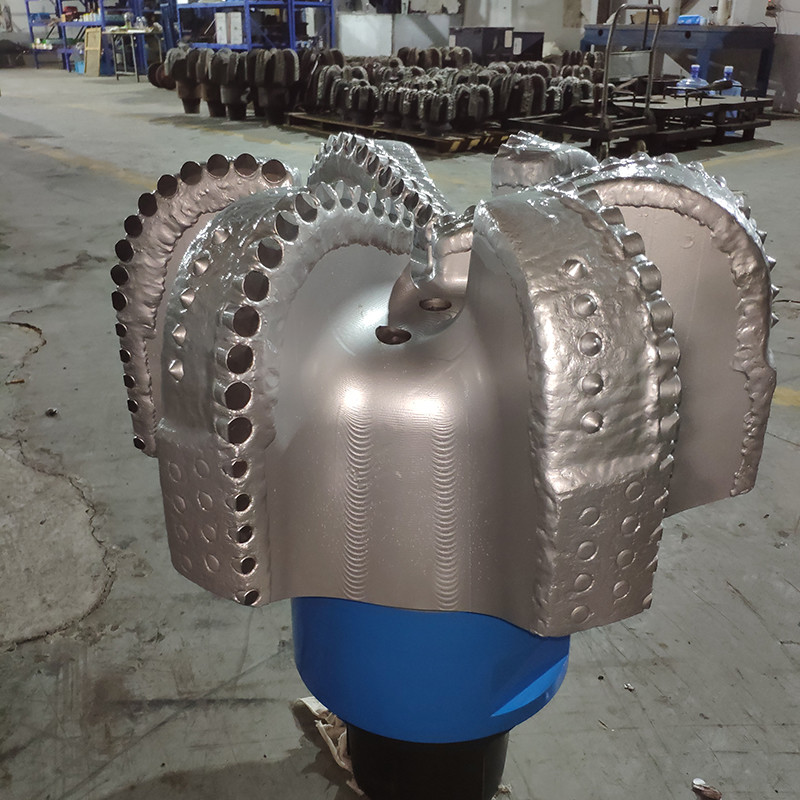

Broca PDC de 22 pulgadas, broca de perforación de diamante de gran tamaño para yacimientos petrolíferos

1. Descripciones:

Las brocas PDC (Polycrystalline Diamond Compact/Composite) son herramientas altamente eficientes utilizadas para perforar a través de formaciones rocosas sedimentarias uniformes como esquisto, arenisca, dolomita, piedra caliza y más. Estas brocas emplean una acción de cizallamiento, raspado o afeitado para penetrar eficazmente las formaciones rocosas.

Reconocidas por su excepcional rigidez, las brocas PDC destacan entre otros materiales de herramientas de diamante. Se fabrican combinando capas de diamante policristalino (diamante sintético) con un sustrato de carburo en condiciones de alta temperatura y presión. Este proceso asegura su durabilidad y fiabilidad en aplicaciones de perforación exigentes.

Según la Asociación Internacional de Contratistas de Perforación (IADC), la clasificación de brocas de corte fijo se compone de cuatro caracteres que designan:

• Material del cuerpo de la broca PDC
• Densidad del cortador de la broca PDC
• Tamaño o tipo del cortador de la broca PDC
• Perfil de la broca PDC

Todas nuestras brocas PDC son aptas para el estándar API y se utilizan en la industria de la perforación.

Las brocas PDC de tamaño 3~22 pulgadas con 3~9 cuchillas están disponibles. Y diferentes clasificaciones de cortadores son opcionales según su presupuesto.

2. Especificación:

3. Perfil de la broca PDC

4 . PDC Cortador de broca

Los cortadores de diamante policristalino (PDC) son el principal punto de contacto de una broca. Las brocas PDC eliminan la roca principalmente por cizallamiento.

Los cortadores PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.

Los cortadores PDC que tienen una menor degradación térmica y más estabilidad térmica generalmente logran una mayor ROP y una mayor resistencia al desgaste. Por lo tanto, optimizar el cortador es importante.

De acuerdo con la API, el tamaño del cortador es el siguiente:

1 indica cortadores PDC > 24 mm de diámetro.

2 representa cortadores de 14 a 24 mm de diámetro.

3 indica cortadores PDC 8 mm. 4 se utiliza para cortadores < 8 mm.

5. Boquilla de broca PDC

Las boquillas de la broca ayudan a limpiar el área de corte y a enfriar los cortadores de diamante policristalino (PDC).

La colocación efectiva de estas boquillas junto con el ángulo en el que se colocan juega un papel fundamental en la eficiencia con la que funciona la broca.

Los canales de fluido también complementan la colocación de la boquilla para mejorar la limpieza de los recortes.

6. Brocas PDC de cuerpo de acero

El cuerpo de acero de la broca PDC es lo opuesto al cuerpo de matriz. Puede soportar cargas de alto impacto, pero es más blando y carece de características de protección. La resistencia y ductilidad del acero dan a los cuerpos de las brocas de acero una alta resistencia al impacto. Los cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.

Una característica beneficiosa de las brocas de acero es que se pueden reconstruir fácilmente varias veces porque los cortadores desgastados o dañados se pueden reemplazar con bastante facilidad. Esta es una ventaja particular para los operadores en entornos de perforación de bajo costo.

Las brocas de diamante policristalino (PDC) son diferentes a los conos de rodillos en que son cuerpos de una sola pieza sin partes móviles. Los cortadores fijos trituran la roca, por lo que la broca puede operar con mayores velocidades de rotación de manera más eficiente en formaciones consolidadas.
