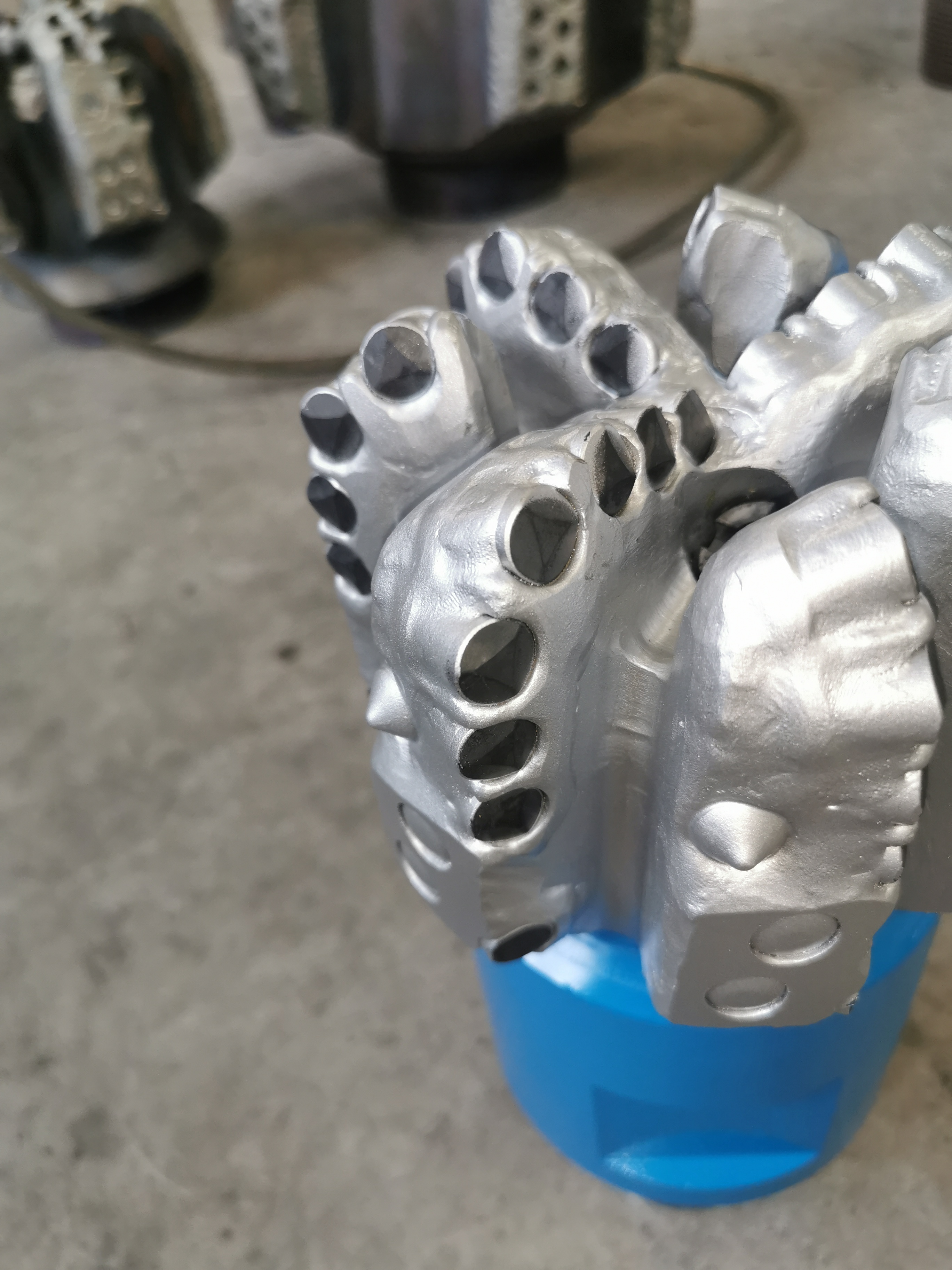

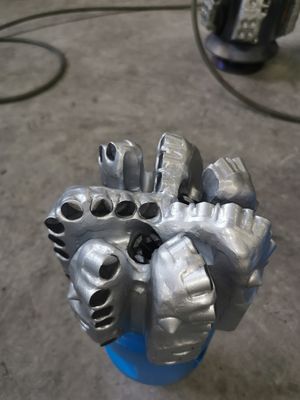

Broca de Diamante Broca PDC

Las brocas de cortador fijo fueron el primer tipo de broca empleado en la perforación rotatoria, y son mecánicamente mucho más simples que las brocas de cortador rodante.

Debido a que los elementos de corte no se mueven en relación con la broca, no hay necesidad de rodamientos ni lubricación.

El elemento de corte más común en uso hoy en día es el cortador de diamante policristalino (PDC), un cilindro de carburo de tungsteno sinterizado con una superficie plana recubierta de un material de diamante sintético.

Los cortadores se disponen en las palas de la broca en un patrón escalonado con la superficie del cortador recubierta de diamante orientada en la dirección de rotación de la broca para proporcionar una cobertura completa del fondo del pozo.

Otras brocas de cortador fijo pueden emplear diamantes naturales de grado industrial o elementos de corte de diamante policristalino térmicamente estable (TSP).

Clasificación de Brocas PDC por Aplicaciones:

Industria Minera

Hay algunas brocas PDC de 3 palas utilizadas principalmente para la industria minera en Australia y Rusia, la formación es muy blanda. Elegir una broca PDC de cuerpo de acero puede ahorrar algunos costos de perforación.

Perforación de pozos de agua

Teniendo una mayor ROP, las brocas PDC de diamante también se utilizan ampliamente como brocas para pozos de agua para perforación geotérmica.

Perforación de Petróleo y Gas

- Es la broca más utilizada en la perforación de Petróleo y Gas. Los factores hidráulicos son muy importantes durante la perforación.

- Las brocas PDC se han utilizado en áreas que antes no estaban disponibles, como formaciones más duras, más abrasivas y más variables.

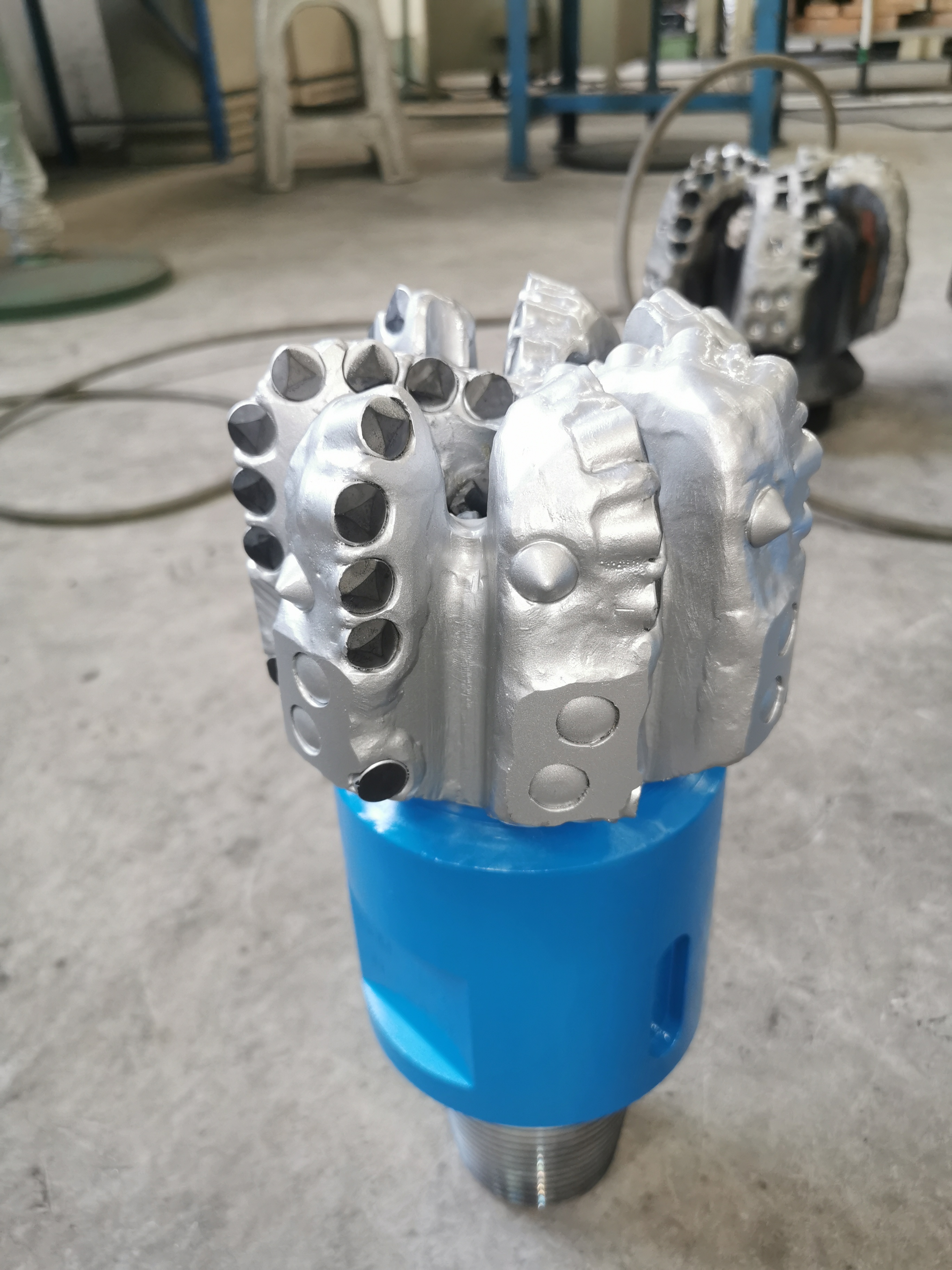

- La broca PDC de diamante se compone principalmente del cuerpo de la broca, dientes de corte, boquilla, protección de calibre y conexión de rosca API.

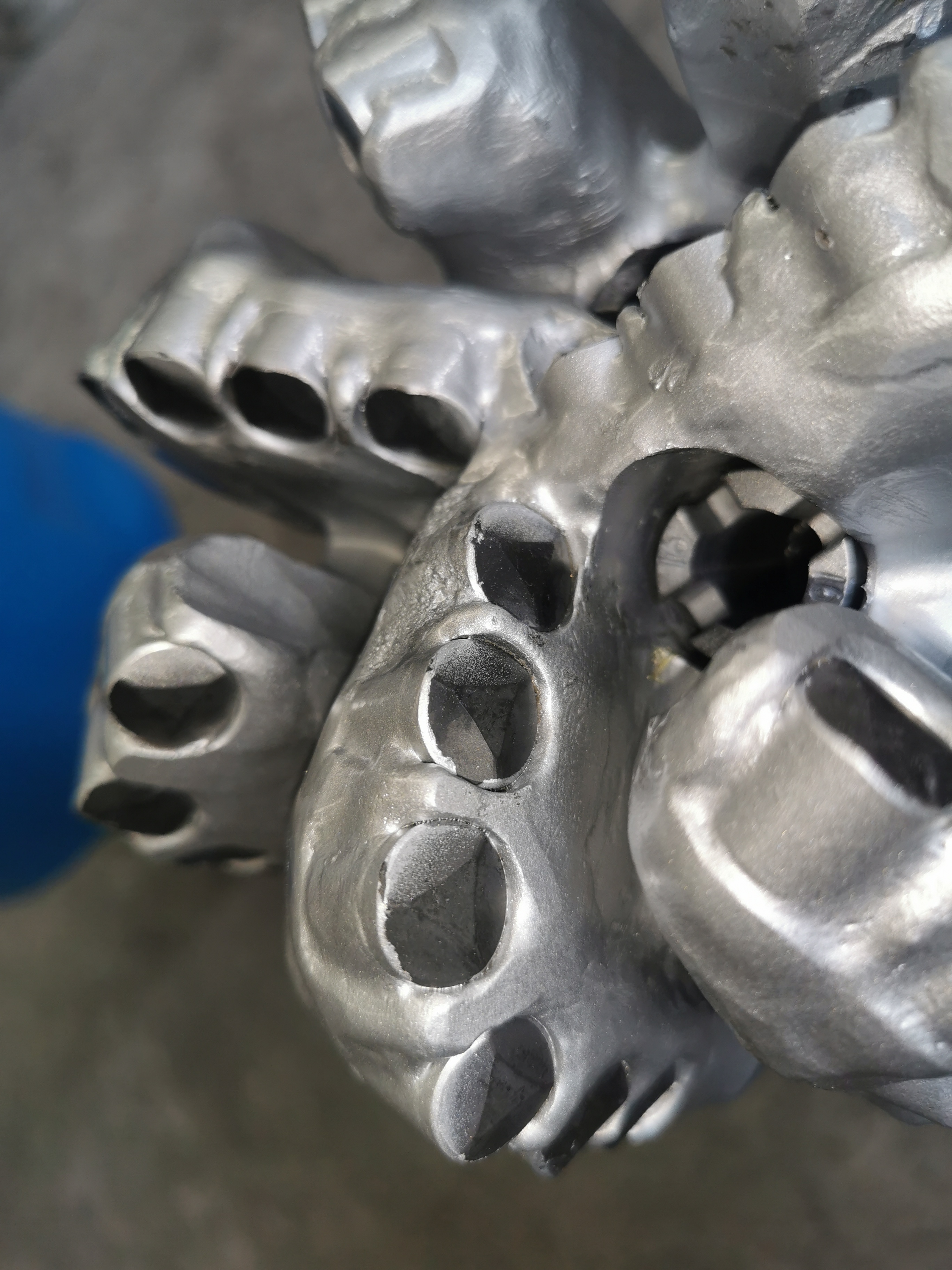

Cortadores

El punto de contacto principal de una broca es sus cortadores PDC, que están hechos de Compuesto de Diamante Policristalino (PDC).
Las brocas PDC sobresalen en la eliminación eficiente de roca al trocearla.
Operando en un entorno desafiante, los cortadores PDC experimentan calentamiento y enfriamiento frecuentes dentro del pozo.
Para maximizar el rendimiento, se prefieren los cortadores PDC con estabilidad térmica superior y mínima degradación térmica.
Estos cortadores optimizados demuestran una mayor Tasa de Penetración (ROP) y una mayor resistencia al desgaste.

Boquillas
Las boquillas de la broca desempeñan un papel crucial en el mantenimiento de la temperatura de los cortadores PDC y en la limpieza de la zona de corte.
Al mantener fríos los cortadores PDC, las boquillas contribuyen a su longevidad y rendimiento.
La posición y el ángulo de estas boquillas influyen significativamente en la efectividad de la broca. Las boquillas colocadas correctamente aseguran un enfriamiento eficiente y ayudan a prevenir problemas relacionados con el calor.
Además, la disposición estratégica de los canales de fluido, junto con la ubicación de la boquilla, facilita una mejor eliminación de los recortes durante las operaciones de perforación.

​​
