¿ Qué pasa?La calidad del trozo de tricona es buena.

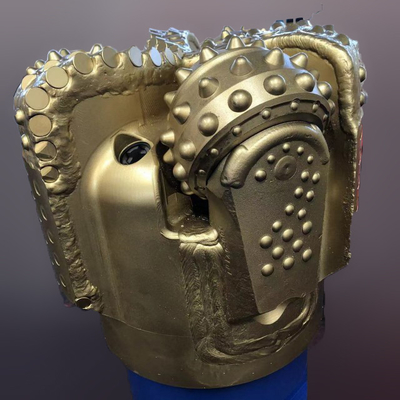

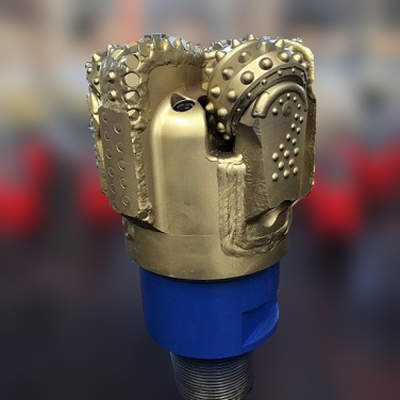

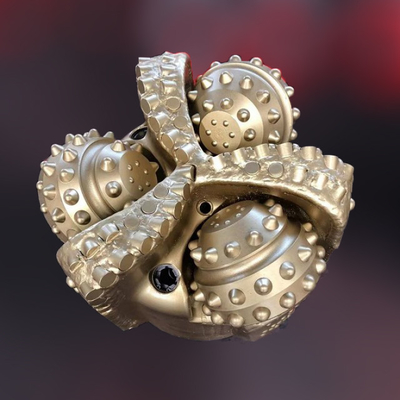

La plataforma de perforación de diamantes es un tipo de perforación híbrida de 10 pulgadas y media.
Póngase en contacto conmigo para muestras y cupones gratis.
WhatsApp:0086 18588475571
El Wechat: 0086 18588475571
¿ Qué pasa?: sales10@aixton.com
Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.
xDatos del producto
| Tipo de producto | Perforación de diamantes | Utilización | Petróleo, gas, minería, perforación |
|---|---|---|---|
| El material | Diamante, acero de aleación, carburo de tungsteno | Tipo de procesamiento | Forjando |
| Aplicación | Perforación de roca de petróleo, minería, gas | El color | Requisitos del cliente |
| Ventajas | Alta eficiencia, alta resistencia | Mercado | en todo el mundo |
| embalaje | Caja de madera o caja de acero | ||
| Resaltar | Excavadora híbrida de 12 pulgadas con 3 cuchillas,12 pulgadas de la plataforma de petróleo Diamante de perforación,Perforación híbrida de plataformas petrolíferas de diamantes |
||
Descripción de producto
La plataforma de perforación de diamantes es un tipo de perforación híbrida de 10 pulgadas y media, un tipo de API Rock.
1. Nombre de producción:
PDC Perforación, PDC, Diamante PDC, Diamante PDC, Perforación en roca, Perforación, Diamante, Perforación de pozo, Perforación con bastón
Excavadora de minería, excavadora de agua, excavadora de petróleo, excavadora subterránea
Herramienta de perforación de diamantes, Herramienta de perforación,
2. Descripciones:
La perforación PDC es una perforación de mayor rendimiento que se utiliza en el petróleo, la minería y la perforación de pozos de agua. Las perforaciones PDC tienen diferentes tipos y tamaños.Pero todos ellos están diseñados que deben ser considerados los efectos como a continuación.:
- PDC Material del cuerpo
- PDC Densidad del cortador
- PDC Tamaño o tipo del cortador
- Perfil del bit de PDC
Todas nuestras brocas PDC son aptas para el estándar API y se utilizan en la industria de perforación de rocas.
Las brocas de roca PDC de tamaño 3 ~ 22 pulgadas con 3 ~ 9 cuchillas están disponibles.
3Ventaja de la broca híbrida:
- ROP general más alta: mantiene la ROP equivalente a PDC en formaciones blandas mientras aumenta la ROP en formaciones más duras que generalmente se perforan con trozos de cono de rodillo.
- Baja vibración: El diseño único de los bits híbridos proporciona una plataforma de perforación extremadamente estable que mitiga las vibraciones presentes en los entornos de cono de rodillo y PDC.
- Mejor control de la cara de la herramienta: un bit direccional superior para aplicaciones de motor o rotativo con mejor control de la cara de la herramienta y capacidad de dirección que un PDC.
- Control mejorado del par: los bits híbridos ofrecen una gestión del par sin rival en las formaciones más duras; incluso en las zonas de transición, el par se controla con una perforación suave y rápida.
4Capacidad de material y cumplimiento de las normas
| API | El ISO | El ASM | La NACE |
| Especificación de la API 7-1 | Las normas ISO 9001 | Las condiciones de ensayo de las pruebas de ensayo de los productos de la categoría A se aplicarán a las pruebas de ensayo de la categoría B. | La NACE |
El material de acero de la broca PDC es acero estructural de aleación AISI 4145H.
Acero estructural de aleación AISI 4145H: Este es un acero utilizado específicamente para herramientas de perforación de petróleo, especialmente para la fabricación de tuberías de perforación de alto rendimiento.El acero AISI 4145H tiene buena resistencia al desgaste y dureza, puede soportar ambientes de alta presión y alta temperatura, y es adecuado para operaciones de perforación de pozos profundos y ultraprofundos 45.
Composición del material:
| Composición | C(%) | Si (%) | En % | P ((%) | S(%) | Cu ((%) | Cr ((%) | V ((%) | Mo (%) | Al ((%) | Ti (%) |
| Se aplicará la norma SAE4145HS. | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
5. PDC Rock Bit Especificación:
|
Especificación
|
|
| Tamaño: | 10 - 1/2 pulgadas (266,7 mm) |
| Tipo de cuerpo del taladro: | Cuerpo de acero |
| Cuantidad de hojas: | 3 |
| Las boquillas: | 3 |
| Conexión de API: | 6-5/8" REG |
| Duración del diámetro (in): | 3 |
|
Parámetros operativos
|
|
| Peso en el bit (KN): | 89 hasta 178 |
| Rango de RPM ((Rotario): | 100 DHM |
| Tasa de flujo (lps): | 48 a 57 LPM |
| Torque de maquillaje ((KN): | 38 a 43 KN.M. |
6Profile del PDC Rock Bit
- ¿ Qué?Las máquinas de corte de perforación de roca PDC
Los cortadores de diamante compuesto policristalino (PDC) son el principal punto de contacto para una broca.
Los cortadores PDC están expuestos a mucha calefacción y enfriamiento en el pozo, un entorno muy desafiante.
Los cortadores PDC que tienen una menor degradación térmica y una mayor estabilidad térmica generalmente logran un ROP más alto y una mayor resistencia al desgaste.
8. PDC Rock Drill Bit Nozzles Las boquillas de perforación de roca
Las boquillas de perforación ayudan a despejar el área de corte y enfriar los cortadores de compuesto de diamante policristalino (PDC).
La colocación efectiva de estas boquillas junto con el ángulo en que se colocan desempeña un papel crítico en la eficiencia del taladro.
Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los esquejes.
9. Cuerpo de acero PDC Piezas de piedra
El cuerpo de acero es el opuesto del cuerpo de matriz, puede soportar cargas de alto impacto, pero es más suave y carece de características de protección.La resistencia y la ductilidad del acero dan a los cuerpos de bit de acero una alta resistencia al impacto.
Los cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.
Una característica ventajosa de los trozos de acero es que pueden reconstruirse fácilmente varias veces porque los cortadores desgastados o dañados pueden reemplazarse con bastante facilidad.Esta es una ventaja especial para los operadores en entornos de perforación de bajo coste.
Las brocas compactas de diamante policristalino (PDC) son diferentes de los conos de rodillo en que son cuerpos de una sola pieza sin partes móviles.Así que el bit es capaz de operar con velocidades de rotación más altas más eficientemente en formaciones consolidadas.
10Proceso de fabricación:
Proceso de fabricación del cortador PDC
El proceso de producción de las hojas de corte de diamantes incluye principalmente tres métodos: sinterización de las hojas de corte de diamantes, soldadura de las hojas de corte de diamantes y galvanizado de las hojas de corte de diamantes.
Cortador de diamantes PDC Sinterización de cuchillas de corte de diamantes:
Hay dos métodos principales para el sinterizado del cortador de diamantes, a saber, el sinterizado por prensado en frío y el sinterizado por prensado en caliente.La sinterización por prensado en frío se realiza a una temperatura más baja, mientras que la prensado en caliente sinterizado se lleva a cabo a una temperatura y presión más altas para garantizar que las partículas de diamante están más firmemente fijados en la matriz.
Todo El taladro se probará como se indica a continuación:
--- Instrumentos de ensayo mecánicos
--- Prueba dura
--- Prueba UT
---Otro ensayo según las necesidades
