Broca de perforación de pozo petrolero de 13 pulgadas, cuerpo de matriz, broca PDC para perforación de orificio piloto ​

Lugar de origen China.
Nombre de la marca ENG
Certificación API, ISO
Número de modelo 13750
Cantidad de orden mínima nogotiation
Precio 1000-20000
Detalles de empaquetado Caja de madera o caja matal
Tiempo de entrega Entre 2 y 4 semanas
Condiciones de pago Las tarifas de los productos incluidos en el anexo I se aplicarán a los productos incluidos en el an
Capacidad de la fuente 5000 PCS/año

Póngase en contacto conmigo para muestras y cupones gratis.

WhatsApp:0086 18588475571

El Wechat: 0086 18588475571

¿ Qué pasa?: sales10@aixton.com

Si tiene alguna preocupación, ofrecemos ayuda en línea las 24 horas.

x
Datos del producto
Tipo de máquina Herramienta de perforación Tipo de procesamiento El casting
Tamaño 13 -1/2 “(342.9m m) El color Requisitos del cliente
Diámetro del cortador 19 mm Cuchillo 6
Mercado Global packing Caja de madera o caja de acero
Formación de rocas f<8
Resaltar

Perforación de pozos de petróleo de matriz PDC

,

8 Boquillas de Diamante Policristalino

,

El equipo de perforación PDC de la matriz tiene 8 boquillas

Deja un mensaje
Descripción de producto


Broca de perforación de pozo petrolero de 13 pulgadas con cuerpo de matrizBroca PDC



1. Descripción:


La matriz es deseable como material de broca, porque su dureza es resistente a la abrasión y la erosión. Es capaz de soportar cargas de compresión relativamente altas, pero, en comparación con el acero,tiene baja resistencia a la carga de impacto. La matriz es relativamente heterogénea, porque es un material compuesto.


Por lo tanto, el cuerpo de matriz de la broca PDC  tiene el mismo carácter.


Según la Asociación Internacional de Contratistas de Perforación (IADC), la clasificación de brocas de corte fijo se compone de cuatro caracteres que designan:

  • Material del cuerpo.
  • Densidad del cortador.
  • Tamaño o tipo de cortador.
  • Perfil de la broca

Todas nuestras brocas son aptas para el estándar API y se utilizan en la industria de la perforación.

Las brocas PDC de tamaño 3~22 pulgadas con 3~9 hojas están disponibles. Y diferentes cortadores de clasificación son opcionales según su presupuesto.


2. Especificación


ESPECIFICACIÓN
Tamaño: 13" (330.2mm)
Tipo de cuerpo de la broca: Cuerpo de matriz
Cantidad de hojas: 6
Cantidad de boquillas: 8
Conexión API (in): 6 -5/8" REG
Longitud de calibre (In): 2.5
PARÁMETROS OPERACIONALES
Peso sobre la broca (KN): 20-50
Rango de RPM (Rotativo): 60-DHM
Caudal (lps): 700-900
Par de apriete (KN): 38- 43


3. Perfil de la broca

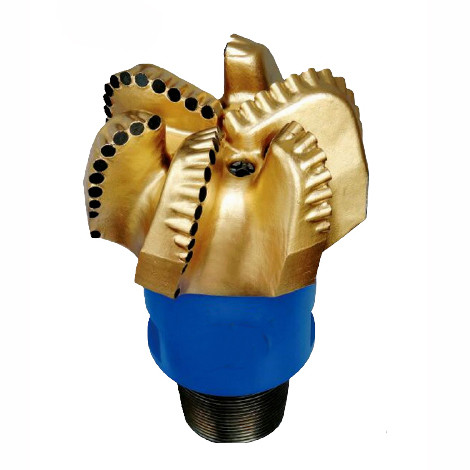

 Broca de perforación de pozo petrolero de 13 pulgadas, cuerpo de matriz, broca PDC para perforación de orificio piloto ​ 0



4. Cortador PDC de broca


Los cortadores de diamante policristalino compuesto (PDC) son el principal punto de contacto de una broca. Las brocas PDC eliminan la roca principalmente por cizallamiento.

Los cortadores PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.

Los cortadores PDC que tienen una menor degradación térmica y más estabilidad térmica generalmente logran una mayor ROP y una mayor resistencia al desgaste. Por lo tanto, optimizar el cortador es importante.

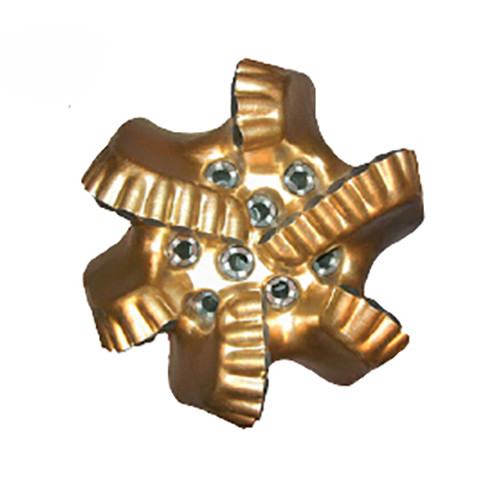

5. Boquilla de broca


Las boquillas de la broca ayudan a limpiar el área de corte y a enfriar los cortadores de diamante policristalino compuesto (PDC).

La colocación efectiva de estas boquillas junto con el ángulo en el que se colocan juega un papel fundamental en la eficiencia con la que funciona la broca.

Los canales de fluido también complementan la colocación de la boquilla para mejorar la limpieza de los recortes.

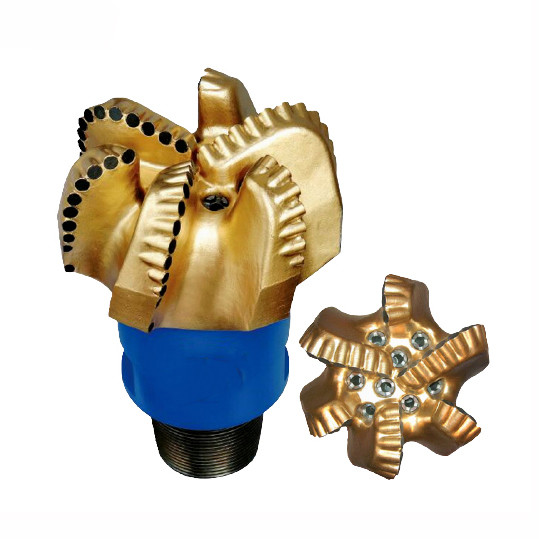

Broca de perforación de pozo petrolero de 13 pulgadas, cuerpo de matriz, broca PDC para perforación de orificio piloto ​ 1


6. Cuerpo de matriz


La matriz es un material complejo muy duro y bastante frágil que contiene granos de carburo de tungsteno unidos con un aglutinante metálico más blando y resistente.


La dureza de un PDC de cuerpo de matriz tiene el beneficio de no ser susceptible a la abrasión y la erosión. Es eficaz para tolerar altas cargas de compresión, pero, en comparación con el acero, tiene baja resistencia a la carga de impacto.


Las brocas PDC de cuerpo de matriz son relativamente diversas, porque la matriz es un material compuesto.

En entornos en los que es probable que la erosión del cuerpo provoque la falla de una broca, los PDC de cuerpo de matriz son la preferencia sobre las brocas de cuerpo de acero. Para las brocas impregnadas de diamante, solo se puede utilizar la construcción de cuerpo de matriz.



Broca de perforación de pozo petrolero de 13 pulgadas, cuerpo de matriz, broca PDC para perforación de orificio piloto ​ 2      Broca de perforación de pozo petrolero de 13 pulgadas, cuerpo de matriz, broca PDC para perforación de orificio piloto ​ 3
