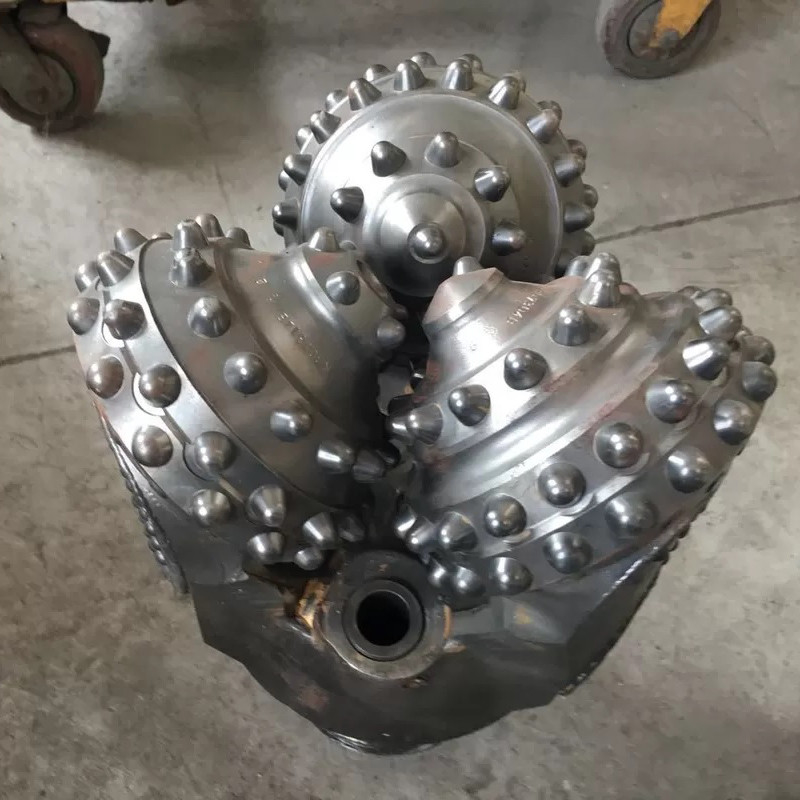

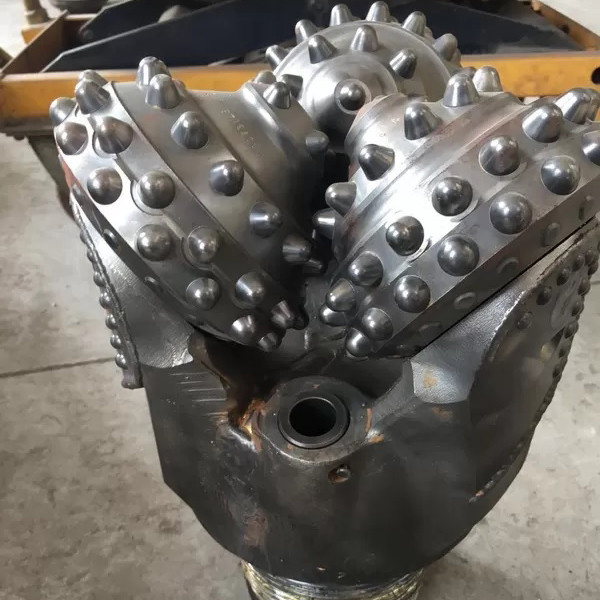

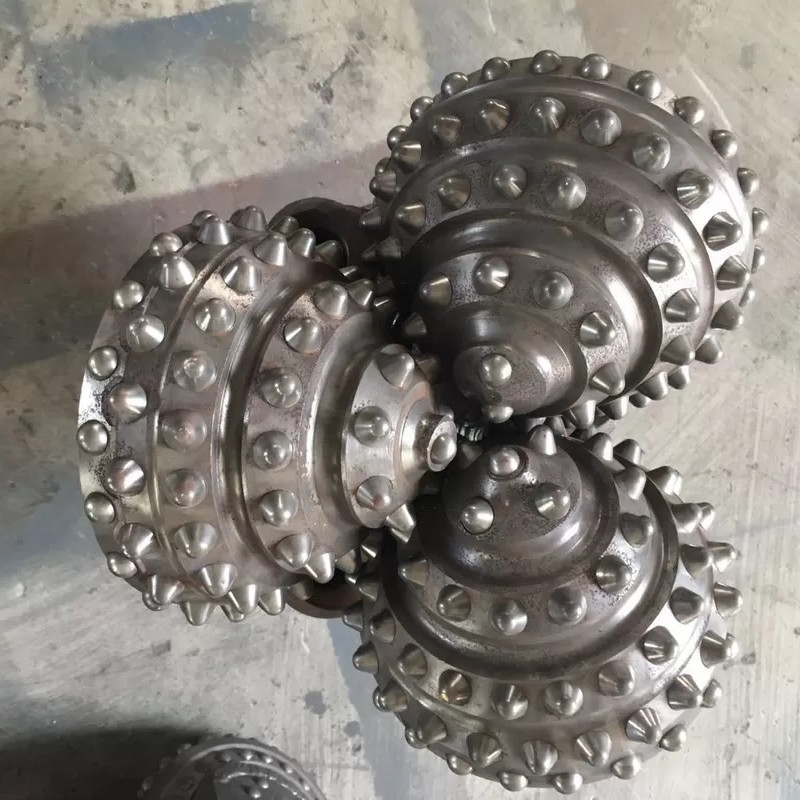

Broca de roca de 9-7/8 pulgadas IADC 735 para herramientas de perforación de minería de agua

Herramienta de perforación para minería de agua

Descripción

Un trozo de tricona es un componente esencial del conjunto de agujeros de fondo utilizado en las operaciones de perforación.Esta broca mecánica Tricone utiliza el movimiento de rotación y la fricción mecánica generada por sus dientes para eliminar la superficie de la roca durante la perforaciónSu propósito es aprovechar la energía de la cuerda de perforación giratoria y el suministro de barro, aplicando efectivamente esta fuerza para facilitar la profundización del pozo.

¿ Cómo saber la calidad de un trozo de tricona?

• Pasaporte con código IADC Tircone Bit
• Opciones de dientes Tircone Bit TCI y de acero
• Tircone Bit Inserciones adicionales de carburo de tungsteno en filas de talón
• Revestimiento con carburo de tungsteno en cuerpos cónicos
• Insertos de carburo de tungsteno revestidos con tircón Bit Diamante en el diámetro de los conos
• Insertos de carburo de tungsteno Tircone Bit en la cola de la camisa de las piernas
• Tircone Bit Boquilla central adicional para la limpieza de conos

La característica del trozo de tricone es que vienen con su propio pasaporte como a continuación:

• Las especificaciones de los conos
• El sello de calidad firmado por la persona que fabricó y comprobó la pieza
• Los parámetros de perforación recomendados para obtener el mejor rendimiento de la broca:
• Peso de las piezas
• velocidad de rotación
• Volumen de lavado

Aplicaciones

• Investigación geotécnica
• Exploración minera y sondeo
• Instrumentación geotécnica
• Geofísica


Tipos de rodamientos
Hay principalmente tres tipos de diseños de rodamientos utilizados en brocas de tricón:

• BIT de rodamiento de rodamiento abierto estándar:
En estos trozos los conos girarán libremente. Este tipo de trozo tiene una fila delantera de rodamientos de bolas y una fila trasera de rodamientos de rodillos.
• ROLLERES de rodamientos sellados
Estas piezas tienen un sello O-Ring con un depósito de grasa para el enfriamiento del rodamiento.
• Las piezas de rodamiento de los rodillos
Estas piezas están estrictamente enfriadas con aceite y grasa con rodamientos de nariz, sello de anillo O y una carrera para el máximo rendimiento.


Códigos IADC del bit Tricone

Los códigos IADC facilitan la descripción del tipo de pieza de roca requerida.
Los tres primeros dígitos clasifican el trozo de acuerdo con la formación que está diseñado para perforar y el diseño de rodamiento/sello utilizado.
1, 2 y 3 designarLas piezas de dientes de acerocon 1 para formaciones blandas, 2 para medianas y 3 para duras.
Los códigos 4, 5, 6, 7 y 8 designanLos elementos de inserción de carburo de tungstenopara una dureza de formación variable, siendo 4 la más suave y 8 la más dura


Tipos de formación
A continuación se muestra la formación típica y su referencia IADC
1 y 4 Formaciones blandas con capas pegajosas y baja resistencia a la compresión, como arcilla, mármores.

1 y 4 Formaciones blandas con baja resistencia a la compresión, como la mermelada, la sal, la anhidrita y el esquisto.

5 Formaciones blandas a medianas con baja resistencia a la compresión y intercaladas con capas duras, como arenas, esquisto y tiza.

2 o 6 Formaciones de densidad media a dura con una resistencia a la compresión alta a muy alta, pero con capas no abrasivas o pequeñas, como esquistas, barro, arenisca, piedra caliza,Dolomita y anhidrita.

3 o 7 Formaciones duras y densas con una resistencia a la compresión muy alta y algunas capas abrasivas, como el limo, la arenisca y el barro.

8 Formaciones extremadamente duras y abrasivas como la cuarcita y la roca volcánica.
