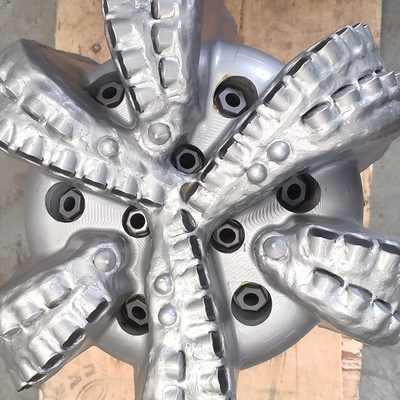

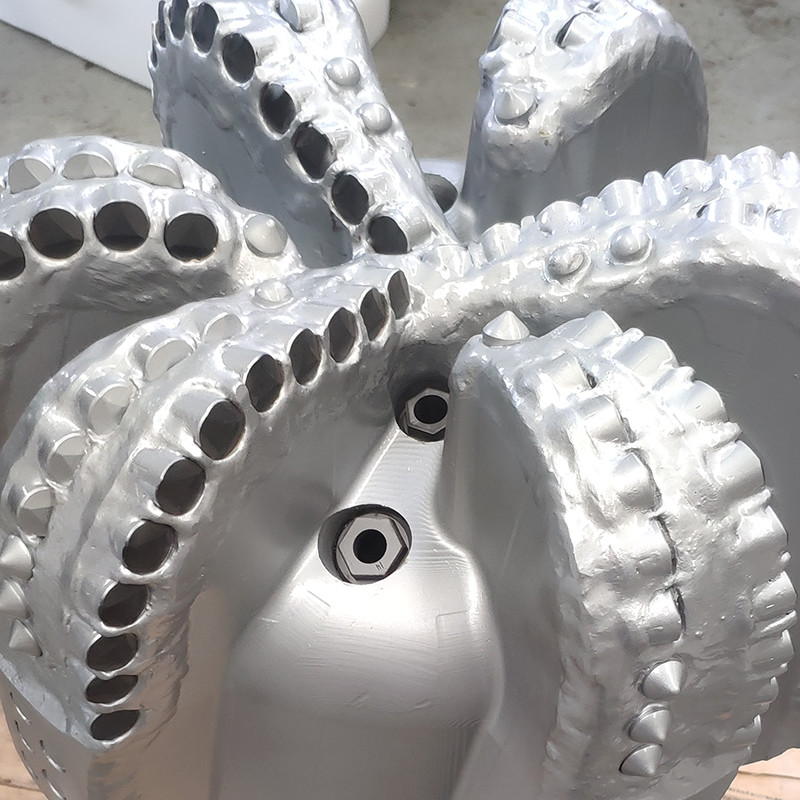

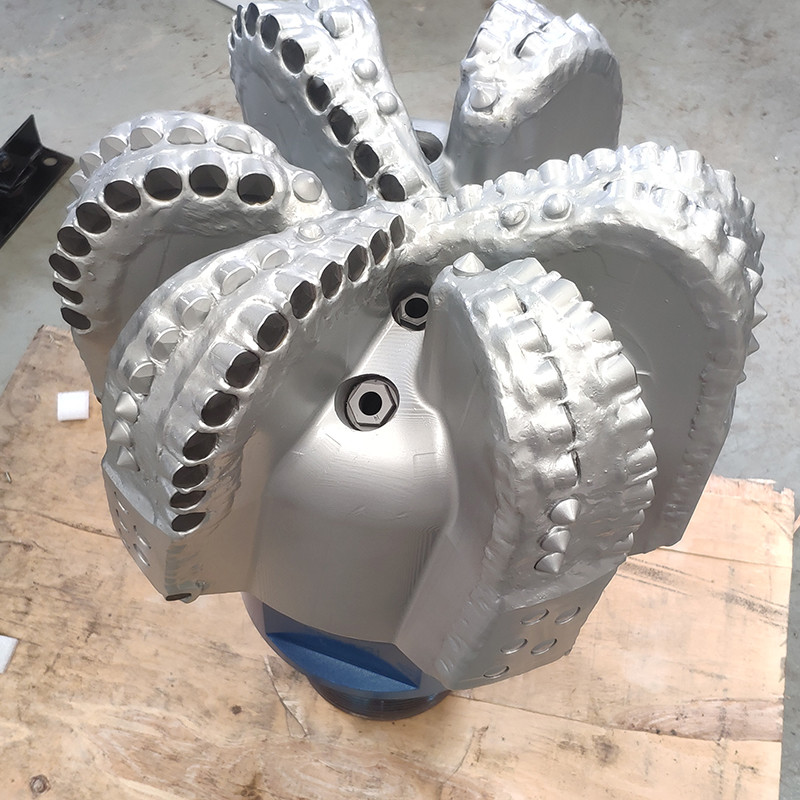

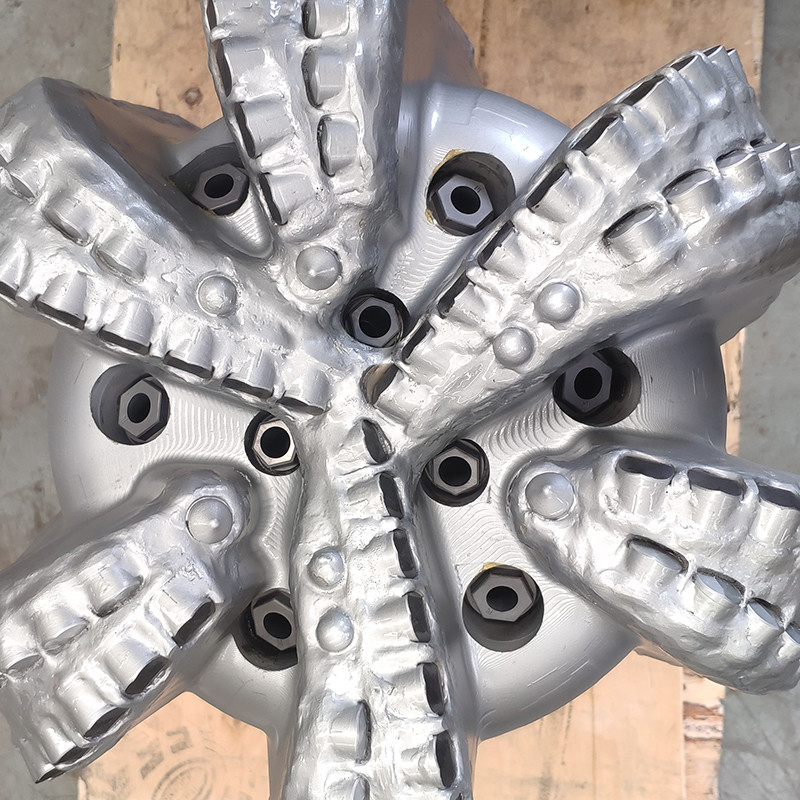

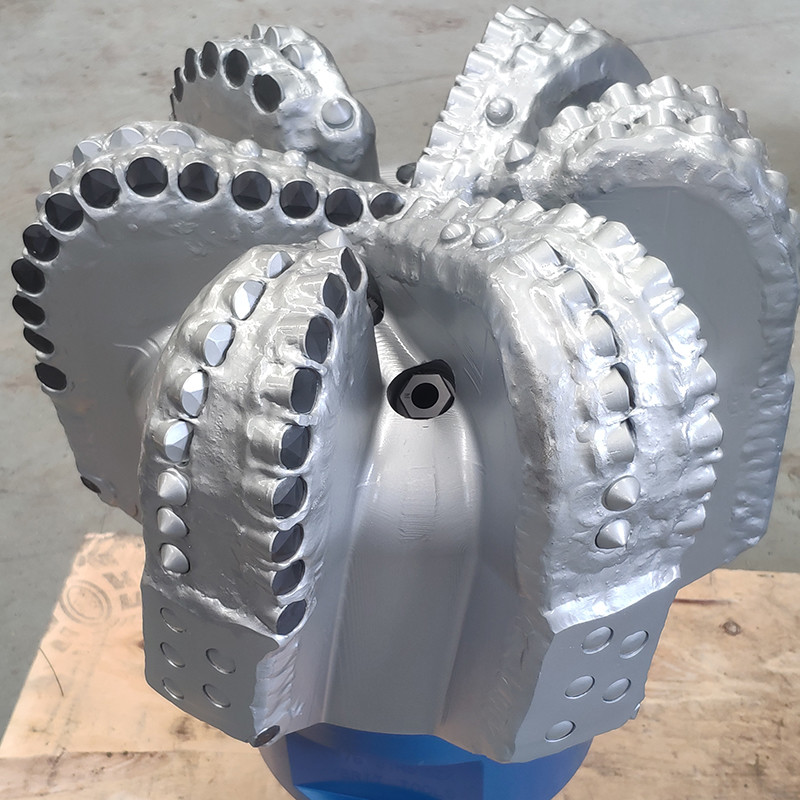

Diamante PDC Perforación Bit 17-1/2 pulgadas 6 cuchillas de corte fijo herramienta de perforación de especificación API

Diamante PDC Perforación Bit 17-1/2 pulgadas 6 cuchillas de corte fijo herramienta de perforación de especificación API

1. Descripciones:

Las brocas PDC son herramientas altamente eficientes utilizadas para perforar a través de formaciones rocosas sedimentarias como esquisto, arenisca, dolomita y piedra caliza.Utilizan una acción de corte o raspado para penetrar la roca con eficacia.

Las piezas PDC son conocidas por su rigidez excepcional y se fabrican combinando capas de diamante sintético con un sustrato de carburo bajo condiciones de alta temperatura y presión.Este proceso de fabricación garantiza su durabilidad y fiabilidad en aplicaciones de perforación exigentes.

La Asociación Internacional de Contratistas de Perforación (IADC, por sus siglas en inglés) utiliza un sistema de clasificación de cuatro caracteres para designar las propiedades del bit PDC, incluido el material del cuerpo, la densidad del cortador, el tamaño o el tipo del cortador,y perfilNuestras brocas PDC cumplen con los estándares API y se utilizan ampliamente en la industria de perforación.

Ofrecemos brocas PDC en tamaños que van desde 3 a 22 pulgadas con 3 a 9 hojas. También ofrecemos diferentes opciones de cortador para acomodar varios presupuestos.

.

2Especificación:

3. PDC Parte del perfil

4. PDCLas máquinas de corte de brocas

Los cortadores de diamante compuesto policristalino (PDC) son el principal punto de contacto para una broca.

Los cortadores PDC están expuestos a mucha calefacción y enfriamiento en el pozo, un entorno muy desafiante.

Los cortadores PDC que tienen una menor degradación térmica y una mayor estabilidad térmica generalmente logran un ROP más alto y una mayor resistencia al desgaste.

De acuerdo con el API, los tamaños de los cortadores son los siguientes:

1 indica los cortadores PDC de diámetro > 24 mm.

2 representa los cortadores de 14 a 24 mm de diámetro.

3 indica los cortadores PDC < 14 mm pero > 8 mm. 4 se utiliza para los cortadores < 8 mm.

5. Las boquillas de las brocas PDC

Las boquillas de perforación ayudan a despejar el área de corte y enfriar los cortadores de compuesto de diamante policristalino (PDC).

La colocación efectiva de estas boquillas junto con el ángulo en que se colocan desempeña un papel crítico en la eficiencia del taladro.

Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los esquejes.

6. Bits PDC de cuerpo de acero

El cuerpo de acero del PDC Bit es el opuesto al cuerpo de matriz. Puede soportar cargas de alto impacto, pero es más suave y carece de características de protección.La resistencia y la ductilidad del acero dan a los cuerpos de bit de acero una alta resistencia al impactoLos cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.

Una característica ventajosa de los trozos de acero es que pueden reconstruirse fácilmente varias veces porque los cortadores desgastados o dañados pueden reemplazarse con bastante facilidad.Esta es una ventaja especial para los operadores en entornos de perforación de bajo coste.

Las brocas de diamante policristalino compacto (PDC) son diferentes de los conos de rodillo en que son cuerpos de una sola pieza sin partes móviles.Así que el bit es capaz de operar con velocidades de rotación más altas más eficientemente en formaciones consolidadas.
