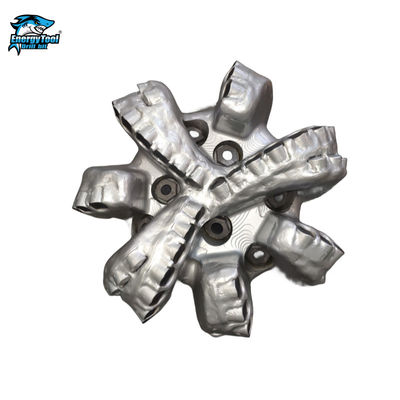

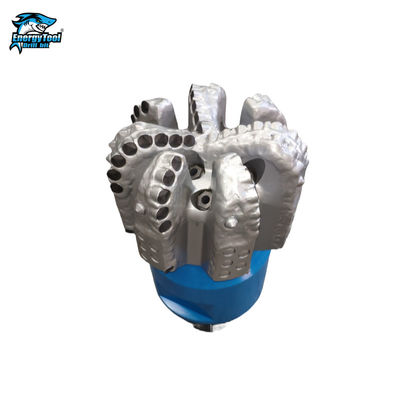

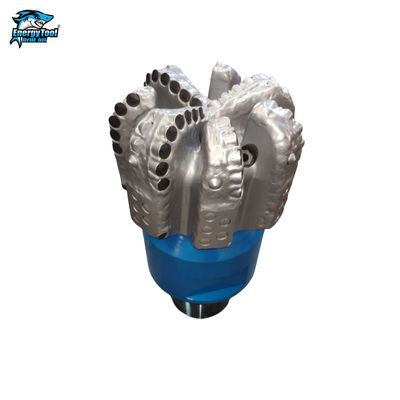

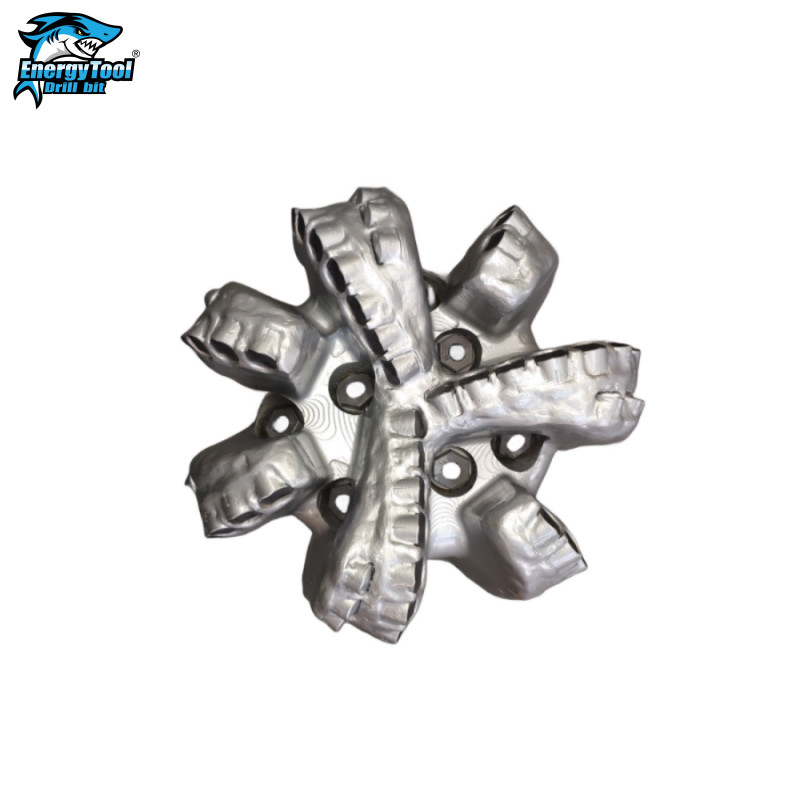

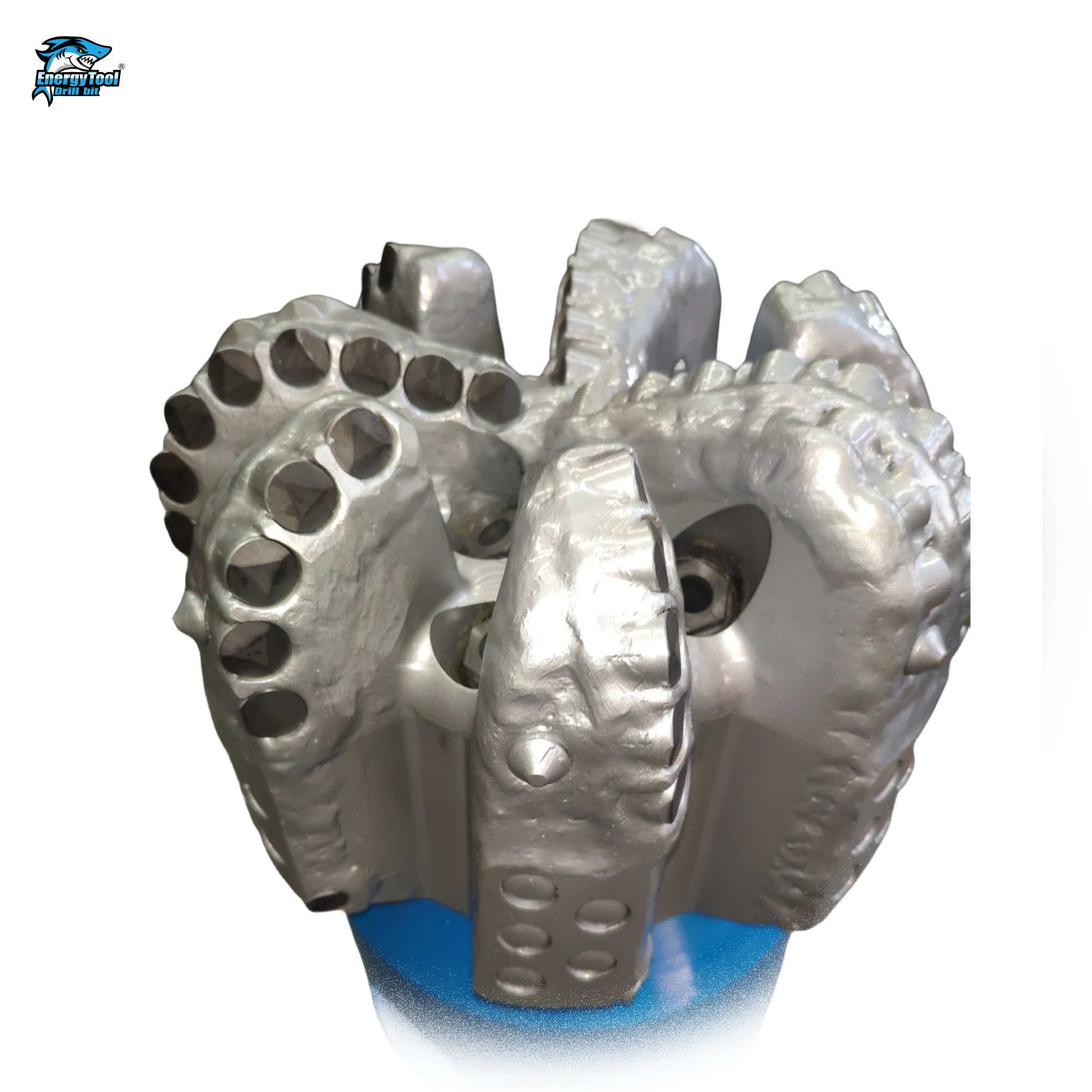

Broca de Diamante PDC de 9-1/2" para Pozo de Petróleo
Datos del producto
| Cortadores | Compacto de diamante policristalino (PDC) | Tipo | broca de diamante |
|---|---|---|---|
| Tratamiento superficial | Inserción PDC | ||
| Resaltar | Excavadora de agua para petróleo y aceite,Ing PDC Diamante de perforación |
||
Descripción de producto
Broca de Diamante PDC de 9-1/2" para Pozos de Petróleo
. Descripciones:
Según la Asociación Internacional de Contratistas de Perforación (IADC), la clasificación de brocas de cortador fijo se compone de cuatro caracteres que designan:
- Material del cuerpo
- Densidad del cortador
- Tamaño o tipo de cortador
- Perfil de la broca
Es lo más importante, la broca PDC debe usarse en formaciones rocosas homogéneas. El cuerpo de matriz PDC se usa en formaciones duras y abrasivas.
| Especificación de broca PDC de cuerpo de acero de 9 1/2" | ||
| Diámetro de la broca | 9 1/2" | 241.3mm |
| Modo de tipo | S516 | |
| Tamaños de cortador | 16/13 mm | |
| Cantidad de boquillas | 5NZ | |
| Longitud del calibre | 2" | |
| Conexión | REG 6-5/8" | |
| Peso bruto | 70Kgs | |
| Parámetros de operación | ||
| Peso sobre la broca | 28- 112 KN | |
| Velocidad de rotación | 100- DHM | |
| Caudal | 30-42 lps | |
| Par de apriete | 38-43 KN | |
| Formación | Formación de dureza media con alta resistencia a la compresión | |
. Perfil de la broca
| Broca PDC de cuerpo de matriz | Broca PDC de cuerpo de acero | |
| Material del cuerpo | Carburo de tungsteno | Acero aleado |
| Material del cortador | Diamante Compuesto Policristalino | Diamante Compuesto Policristalino |
| Soldadura de superficie | No | Sí |
| Protección de calibre | No | Sí |
| Cantidad de palas | 3 palas ~ 9 palas | 3 palas ~ 9 palas |
| Conexión | API REG | API REG |
| Procesos de fabricación | Fundición | Forja |
| Formación | Formación homogénea dura | Formación homogénea de dureza media |
| Costo | Muy, muy alto | Alto |
| Resistencia al desgaste | Muy, muy buena | Buena |
| Rendimiento | Alto | Alto |
| Vida útil | Más larga | Larga |
. Cortadores PDC de broca
Los cortadores de compuesto de diamante policristalino (PDC) son el principal punto de contacto de una broca. Las brocas PDC eliminan la roca principalmente por cizallamiento.
Los cortadores PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.
Los cortadores PDC que tienen menor degradación térmica y mayor estabilidad térmica generalmente logran una mayor ROP y una mayor resistencia al desgaste. Por lo tanto, optimizar el cortador es importante.
. Boquillas de broca
Las boquillas de la broca ayudan a limpiar el área de corte y a enfriar los cortadores de compuesto de diamante policristalino (PDC).
La colocación efectiva de estas boquillas junto con el ángulo en el que están configuradas juega un papel fundamental en la eficiencia del rendimiento de la broca.
Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los recortes.
. Brocas PDC de cuerpo de acero
El cuerpo de acero es lo opuesto al cuerpo de matriz. Puede soportar altas cargas de impacto, pero es más blando y carece de características protectoras. La resistencia y ductilidad del acero confieren a los cuerpos de brocas de acero una alta resistencia al impacto.
Los cuerpos de acero son considerablemente más resistentes que los cuerpos de matriz.
Una característica beneficiosa de las brocas de acero es que se pueden reconstruir fácilmente varias veces porque los cortadores desgastados o dañados se pueden reemplazar con relativa facilidad. Esta es una ventaja particular para los operadores en entornos de perforación de bajo costo.
Las brocas de diamante compactas policristalinas (PDC) son diferentes de las brocas de conos rodantes en que son cuerpos de una sola pieza sin partes móviles. Los cortadores fijos trituran la roca, por lo que la broca puede operar a velocidades de rotación más altas de manera más eficiente en formaciones consolidadas.
