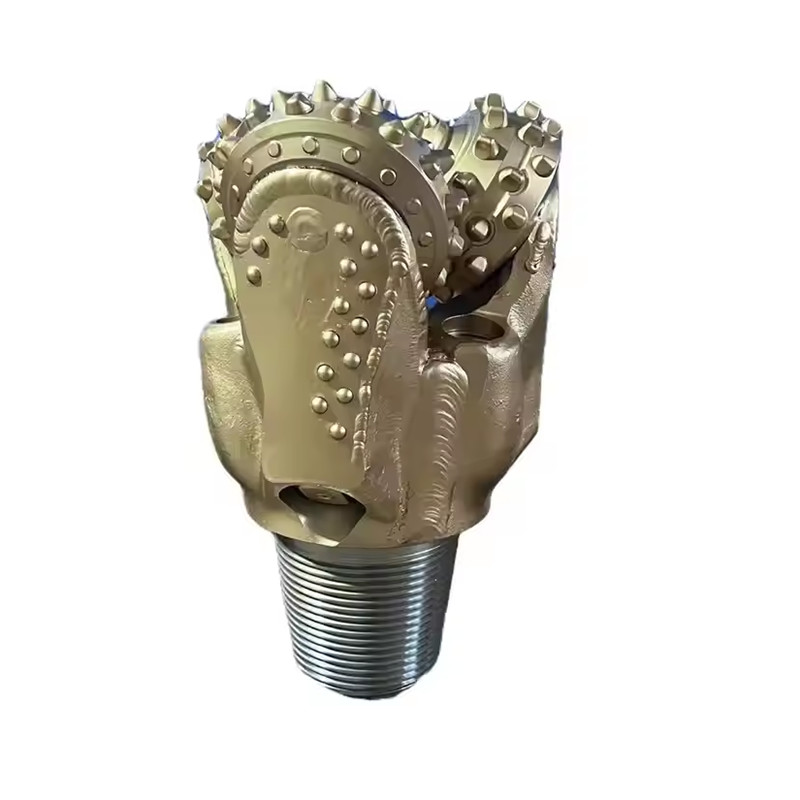

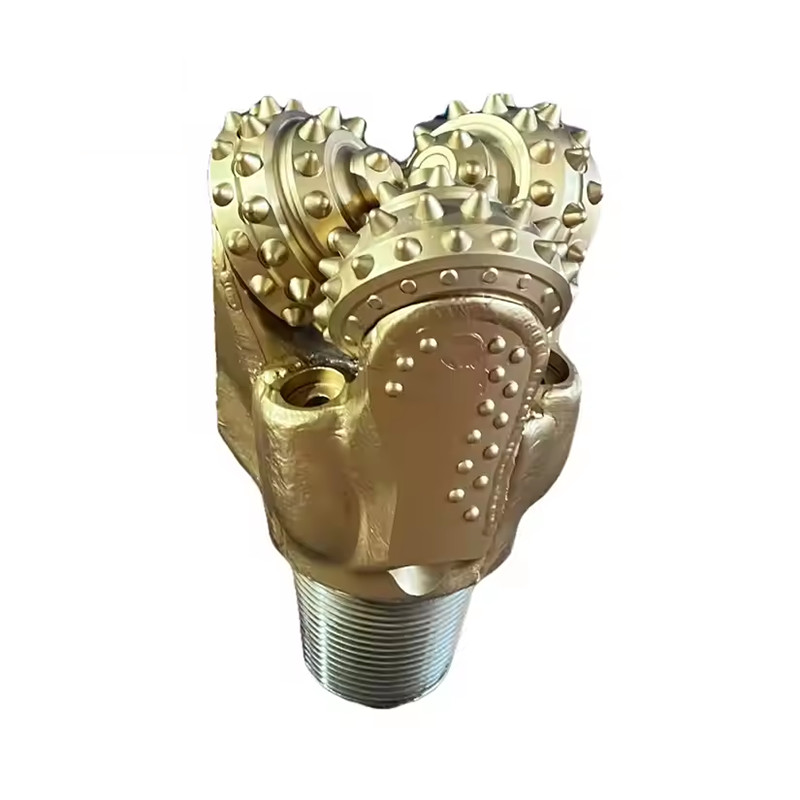

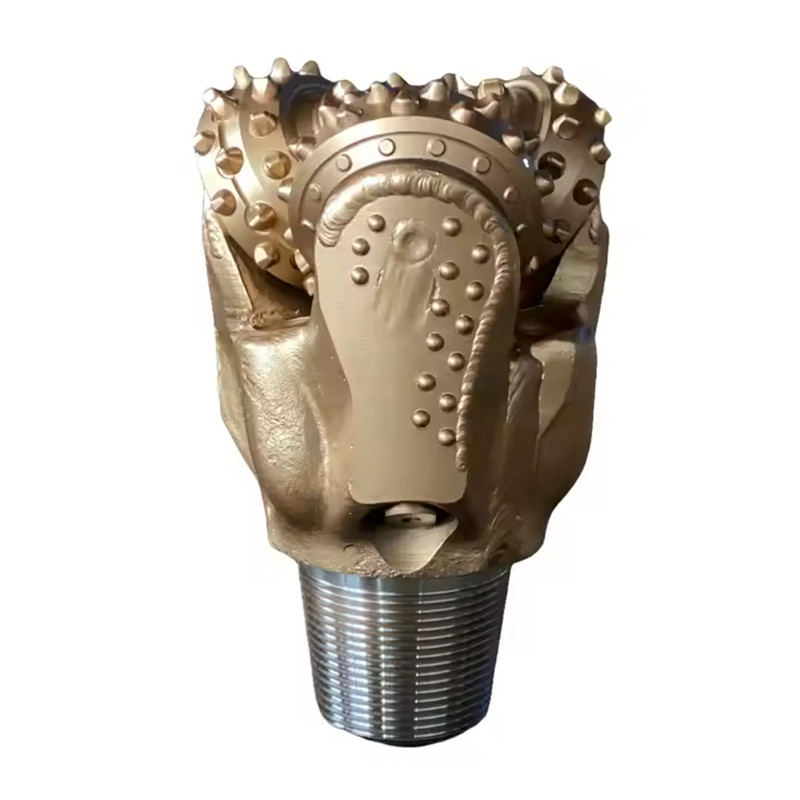

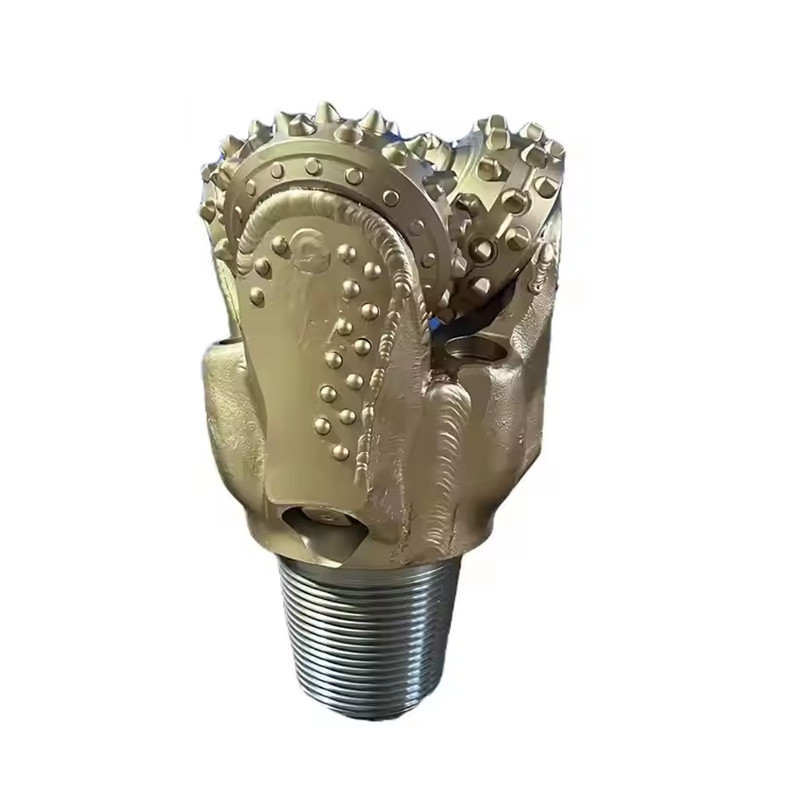

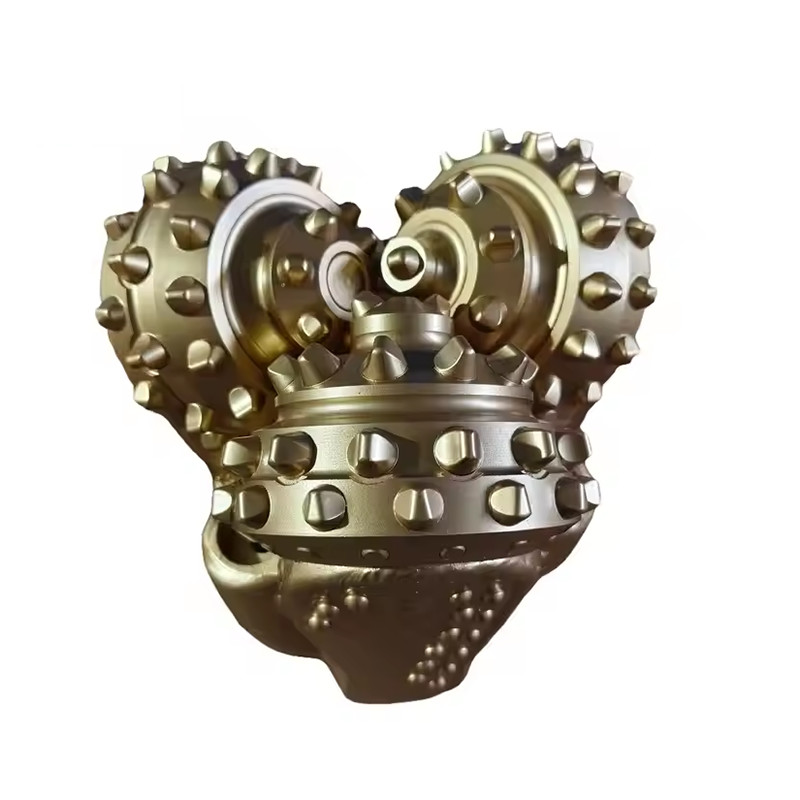

Broca Tricónica para Petróleo, Gas y Agua Brocas de Cono de Rodillo

Descripción

Una broca tricónica es un componente esencial del conjunto de fondo de pozo utilizado en las operaciones de perforación. Esta broca mecánica utiliza el movimiento rotatorio y la fricción mecánica generada por sus dientes para eliminar la superficie de la roca durante la perforación. Su propósito es aprovechar la energía de la sarta de perforación giratoria y el suministro de lodo, aplicando eficazmente esta fuerza para facilitar la profundización del pozo.

Especificación :

Aplicaciones

• Investigación geotécnica
• Exploración y sondeo minero
• Instrumentación geotécnica
• Geofísica

El tipo de tricónica que elija depende de la geología en la que esté perforando y de los diámetros del pozo que esté perforando. La Asociación Internacional de Contratistas de Perforación (IADC) ha desarrollado un sistema de pasos fácil de usar para elegir la tricónica adecuada para su geología con características adicionales como protección de la broca para una mayor vida útil de producción.

Tipos de cojinetes
Hay principalmente tres tipos de diseños de cojinetes utilizados en las brocas de perforación tricónicas:

• BROCA DE RODILLOS CON COJINETE ABIERTO ESTÁNDAR:
En estas brocas, los conos giran libremente. Este tipo de broca tiene una fila delantera de cojinetes de bolas y una fila trasera de cojinetes de rodillos.
• BROCAS DE RODILLOS CON COJINETE SELLADO
Estas brocas tienen un sello de junta tórica con un depósito de grasa para la refrigeración de los cojinetes. Los sellos actúan como una barrera contra el lodo y los recortes para proteger los cojinetes.
• BROCAS DE RODILLOS CON COJINETE DE EMPUJE
Estas brocas se enfrían estrictamente con aceite/grasa con cojinetes de nariz, sello de junta tórica y una pista para un rendimiento máximo.


Códigos IADC

Los códigos IADC facilitan la descripción del tipo de broca de roca requerido.
Los tres primeros dígitos clasifican la broca según la formación para la que está diseñada y el diseño del cojinete/sello utilizado.
1, 2 y 3 designan BROCAS DE DIENTES DE ACERO con 1 para formaciones blandas, 2 para medias y 3 para duras.
Los códigos 4, 5, 6, 7 y 8 designan BROCAS DE INSERTO DE CARBURO DE TUNGSTENO para durezas de formación variables, siendo 4 la más blanda y 8 la más dura.


Tipos de formación
A continuación se muestra la formación típica y su referencia IADC
1 y 4 Formaciones blandas con capas pegajosas y baja resistencia a la compresión, como arcilla, margas.

1 y 4 Formaciones blandas con baja resistencia a la compresión como marga, sal, anhidrita y esquisto.

5 Formaciones blandas a medias con baja resistencia a la compresión e intercaladas con capas duras, como arenas, esquisto y tiza.

2 o 6 Formaciones densas de medio a duras con alta a muy alta resistencia a la compresión, pero con capas no abrasivas o poco abrasivas, como esquistos, lutitas, areniscas, calizas, dolomitas y anhidritas.

3 o 7 Formaciones duras y densas con muy alta resistencia a la compresión y algunas capas abrasivas, como limolitas, areniscas y lutitas.

8 Formaciones extremadamente duras y abrasivas como cuarcita y roca volcánica.


Códigos IADC - Dígitos Los tres primeros dígitos clasifican la broca según la formación para la que está diseñada y el diseño del cojinete/sello utilizado.

Primer dígito 1, 2 y 3 designan BROCAS DE DIENTES DE ACERO con 1 para formaciones blandas, 2 para medias y 3 para duras.
4, 5, 6, 7 y 8 designan CARBURO DE TUNGSTENO BROCAS DE INSERTO para durezas de formación variables, siendo 4 la más blanda y 8 la más dura.

Segundo dígito 1, 2, 3 y 4 son un desglose adicional de formación siendo 1 la más blanda y 4 la más dura.

Tercer dígito Este dígito clasificará la broca según tipo de cojinete/sello de la siguiente manera:
Broca de rodillos con cojinete abierto estándar Broca de rodillos con cojinete abierto estándar,
refrigerada por aire Broca de rodillos con cojinete abierto y protección de calibre, que se define como insertos de carburo en el talón del cono Broca de rodillos con cojinete sellado Broca de rodillos con cojinete sellado y protección de calibre Broca con cojinete de empuje sellado Broca con cojinete de empuje sellado y protección de calibre.

Cuarto dígito Los siguientes códigos de letras se utilizan en la posición del cuarto dígito para indicar características adicionales: A. Aplicación de aire R. Soldaduras reforzadas C. Chorro central S. Diente de acero estándar D. Control de desviación X. Inserto de cincel E. Chorro extendido Y. Inserto cónico G. Protección adicional del calibre Z. Otra forma de inserto J. Deflexión del chorro
