11-1/4 pulgadas de diámetro TCI inserción de rodillo taladro para la minería de petróleo, gas y agua Pozo de perforación

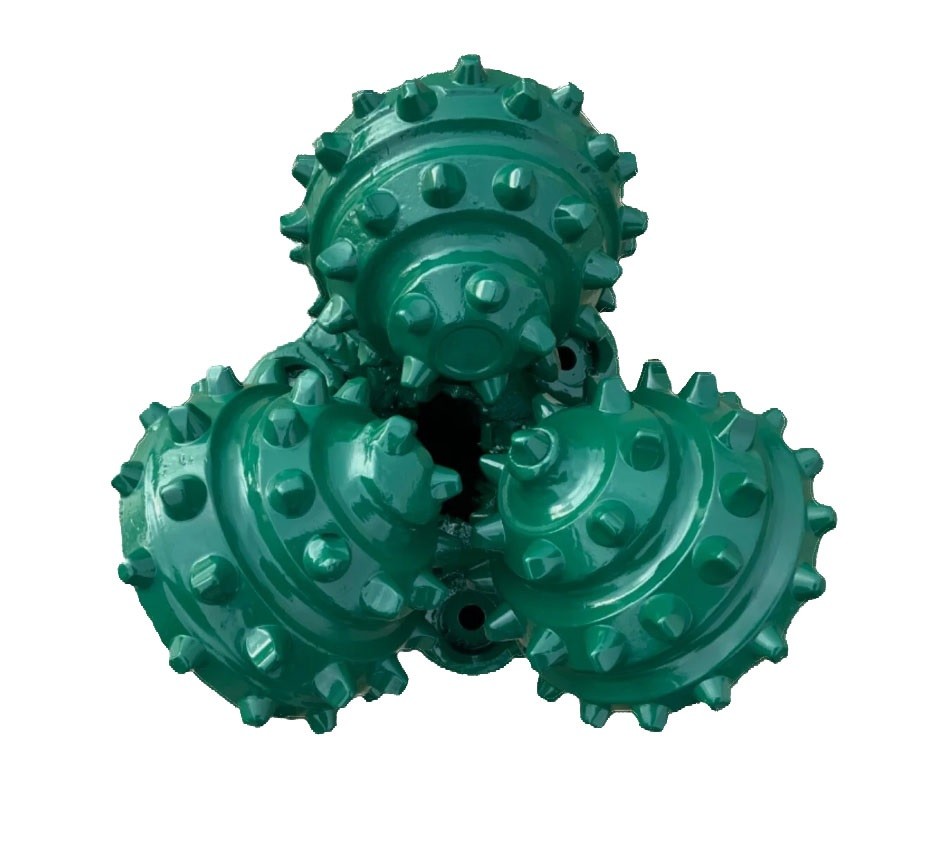

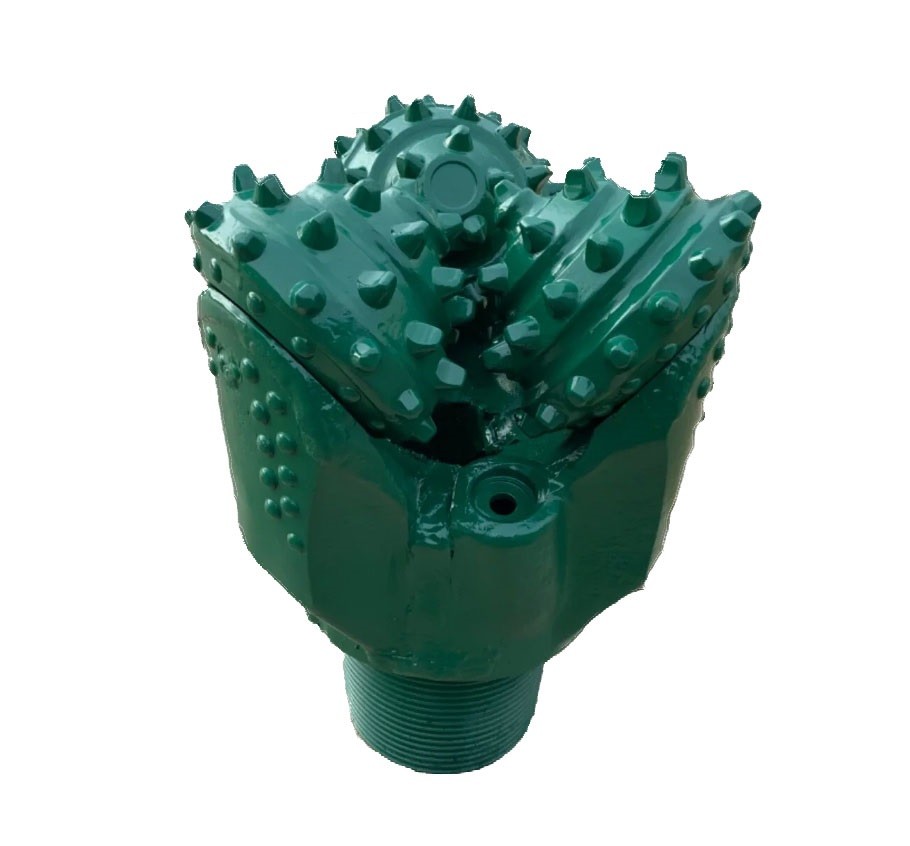

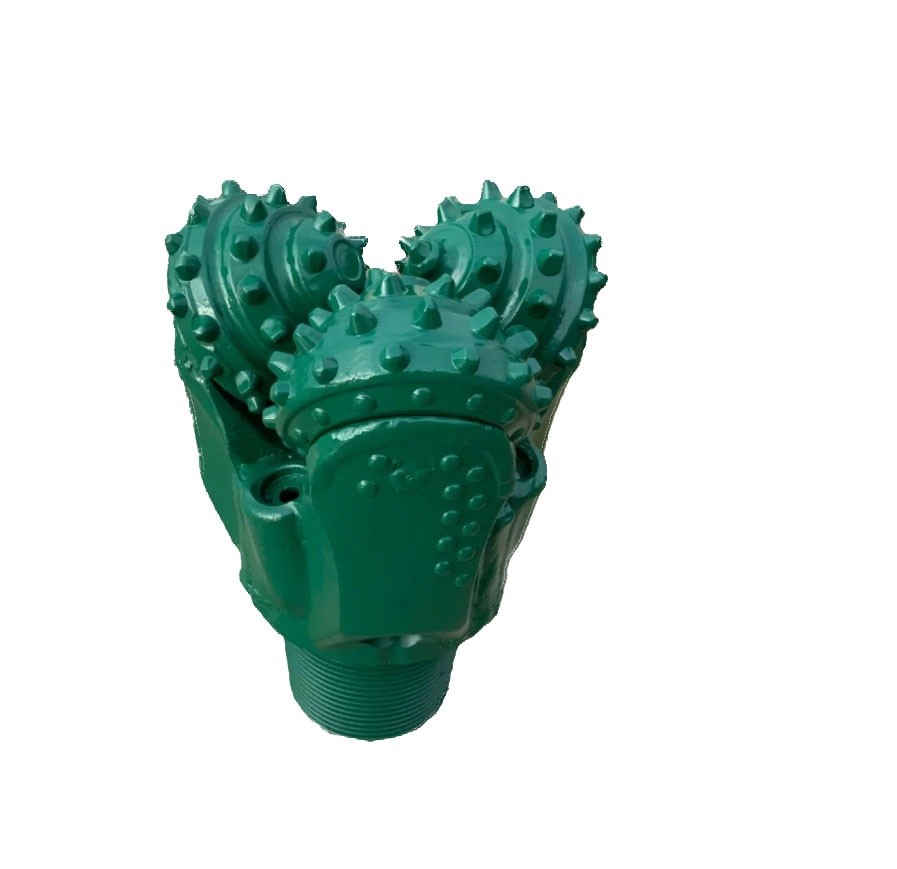

Broca de botón TCI de 11-1/4′′ para perforación de pozos de agua, gas y petróleo

Clasificación IADC

El sistema de clasificación IADC es un código de cuatro caracteres relacionado con el diseño y la aplicación. Los tres primeros caracteres son siempre numéricos; el último carácter es siempre alfabético. El primer dígito se refiere a la serie de brocas, el segundo al tipo de broca, el tercero a los cojinetes y la disposición del calibre, y el cuarto carácter (alfabético) a las características de la broca.

Serie

La serie, el primer carácter del sistema IADC, define las características generales de la formación y divide las brocas de dientes fresados y de tipo inserto. Se utilizan ocho series o categorías para describir las brocas de cono rotatorio. Las series 1 a 3 se aplican a las brocas de dientes fresados; las series 4 a 8 se aplican a las brocas de tipo inserto. Cuanto mayor sea el número de serie, más dura o abrasiva será la roca. La serie 1 representa la más blanda (aplicaciones de perforación más fáciles) para las brocas de dientes fresados; la serie 3 representa las aplicaciones más duras y abrasivas para las brocas de dientes fresados. La serie 4 representa la más blanda (aplicaciones de perforación más fáciles) para las brocas de tipo inserto, y la serie 8 representa aplicaciones muy duras y abrasivas para las brocas de tipo inserto.

Desafortunadamente, la dureza de la roca no está claramente definida por el sistema IADC. Los significados de “arenisca dura” o “esquisto semiblando”, por ejemplo, son subjetivos y están abiertos a un grado de interpretación. Por lo tanto, la información debe utilizarse solo en un sentido descriptivo; la dureza real de la roca variará considerablemente, dependiendo de factores como la profundidad, la presión de sobrebalance, la porosidad y otros que son difíciles de cuantificar.

Diseño de cojinetes y protección del calibre

El tercer carácter IADC define tanto el diseño de los cojinetes como la protección del calibre. IADC definió siete categorías de diseño de cojinetes y protección del calibre:

1. Cojinete de rodillos no sellado (también conocido como brocas de cojinete abierto)
2. Cojinete de rodillos refrigerado por aire (diseñado para aplicaciones de perforación con aire, espuma o niebla)
3. Cojinete de rodillos no sellado, protección del calibre
4. Cojinete de rodillos sellado
5. Cojinete de rodillos sellado, protección del calibre
6. Cojinete de fricción sellado
7. Cojinete de fricción sellado, protección del calibre. Tenga en cuenta que “protección del calibre” indica solo que una broca tiene alguna característica que protege o mejora el calibre de la broca. No especifica la naturaleza de la característica. Como ejemplos, podría indicar insertos especiales colocados en la ubicación de la fila del talón (lado del cono) o insertos mejorados con diamantes en la fila del calibre.
