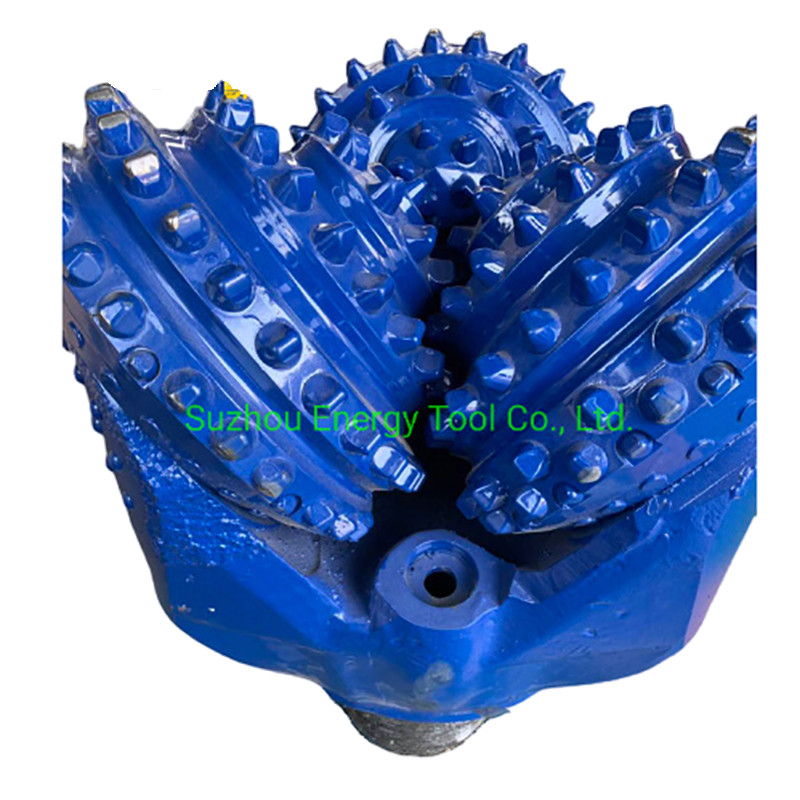

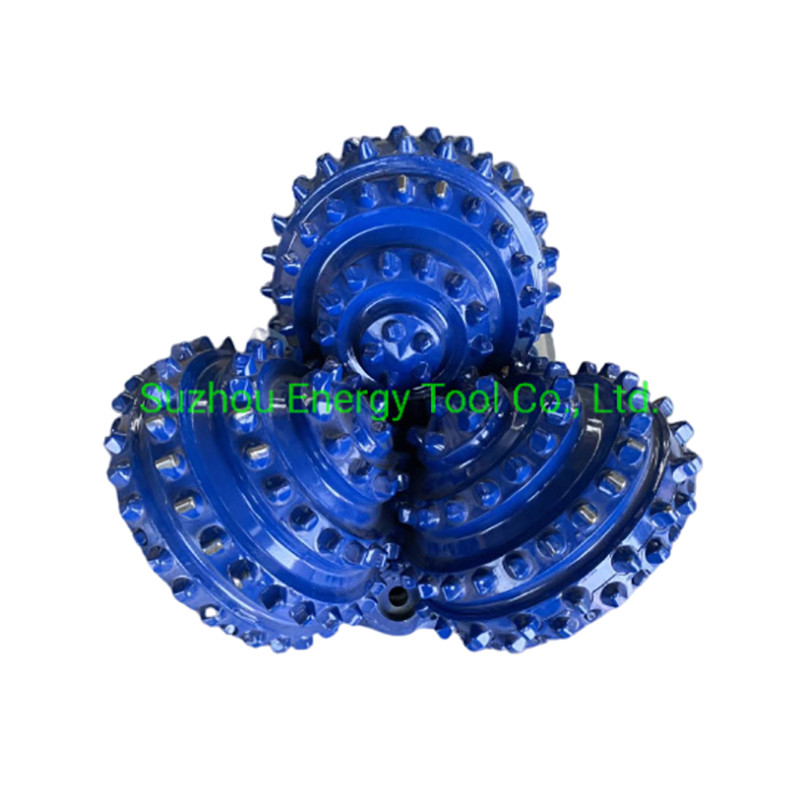

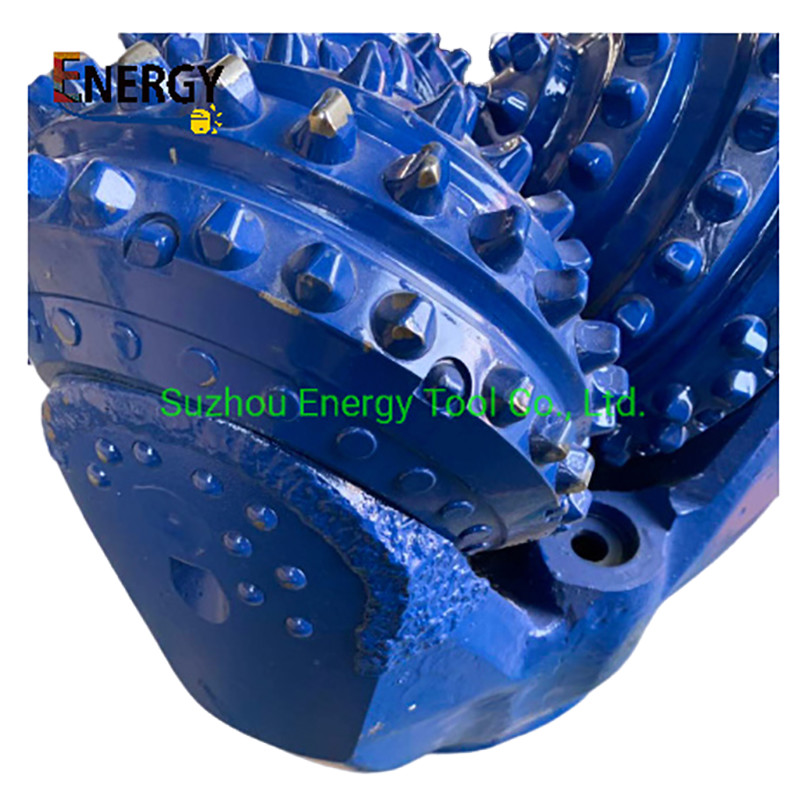

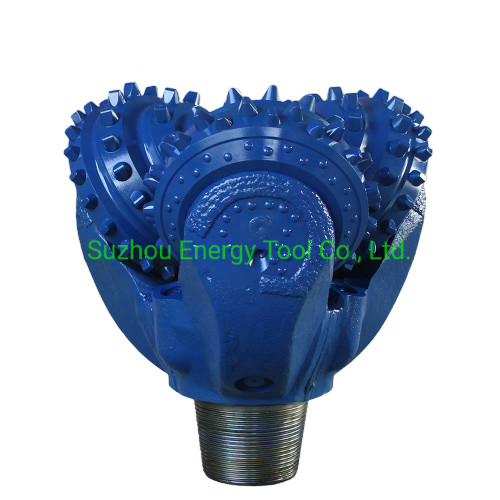

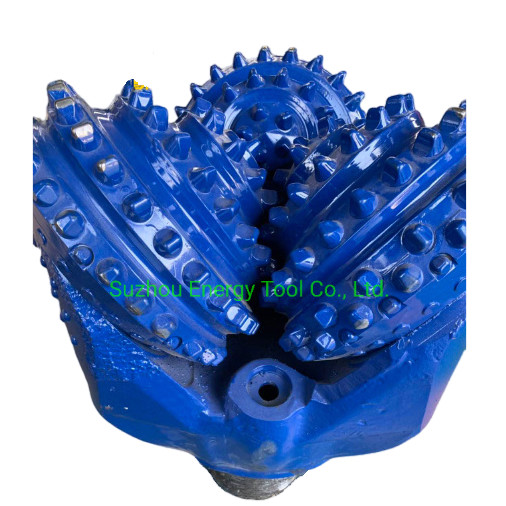

17-1/2 pulgadas de diámetro exterior Tri Cono Pozo de agua Profundo núcleo de perforación Bit Roller Cone Minería Herramienta de perforación

Clasificación IADC

El sistema de clasificación IADC es un código de cuatro caracteres relacionado con el diseño y la aplicación.

Los tres primeros caracteres son siempre numéricos; el último carácter es siempre alfabético.

El primer dígito se refiere a la serie de brocas, el segundo al tipo de broca, el tercero a los cojinetes y la disposición de la galga, y el cuarto carácter (alfabético) a las características de la broca.

Serie

La serie, el primer carácter del sistema IADC, define las características generales de la formación y divide las brocas de dientes fresados y de tipo inserto. Se utilizan ocho series o categorías para describir las brocas de cono rotatorio.

Las series 1 a 3 se aplican a las brocas de dientes fresados;

las series 4 a 8 se aplican a las brocas de tipo inserto. Cuanto mayor sea el número de serie, más dura o abrasiva será la roca.

La serie 1 representa las aplicaciones más blandas (más fáciles de perforar) para las brocas de dientes fresados;

la serie 3 representa las aplicaciones más duras y abrasivas para las brocas de dientes fresados.

La serie 4 representa las aplicaciones más blandas (más fáciles de perforar) para las brocas de tipo inserto,

la serie 8 representa aplicaciones muy duras y abrasivas para las brocas de tipo inserto.

Desafortunadamente, la dureza de la roca no está claramente definida por el sistema IADC. Los significados de “arenisca dura” o “esquisto semiblando”, por ejemplo, son subjetivos y están abiertos a un grado de interpretación.

Por lo tanto, la información debe utilizarse solo en un sentido descriptivo; la dureza real de la roca variará considerablemente, dependiendo de factores como la profundidad, la presión de sobrebalance, la porosidad y otros que son difíciles de cuantificar.

Tipo

El segundo carácter del sistema de categorización IADC representa el tipo de broca, inserto o diente fresado, y describe el grado de dureza de la formación.

El tipo varía de 1 a 4.

Diseño de cojinetes y protección de la galga

El tercer carácter IADC define tanto el diseño de los cojinetes como la protección de la galga.

IADC definió siete categorías de diseño de cojinetes y protección de la galga:

1. cojinete de rodillos no sellado (también conocido como brocas de cojinete abierto)
2. cojinete de rodillos refrigerado por aire (diseñado para aplicaciones de perforación con aire, espuma o niebla)
3. cojinete de rodillos no sellado, protegido por galga
4. cojinete de rodillos sellado
5. cojinete de rodillos sellado, protegido por galga
6. cojinete de fricción sellado
7. cojinete de fricción sellado, protegido por galga. Tenga en cuenta que “protegido por galga” indica solo que una broca tiene alguna característica que protege o mejora la galga de la broca. No especifica la naturaleza de la característica. Como ejemplos, podría indicar insertos especiales colocados en la ubicación de la hilera del talón (lado del cono) o insertos mejorados con diamantes en la hilera de la galga.

Acerca de nosotros

Suzhou Energy Tool Co., Ltd.

una empresa de alta tecnología formada por un grupo de expertos en brocas con más de 20 años de experiencia laboral en las principales empresas de servicios petroleros del mundo.

ENG ha cooperado con muchos institutos de investigación en el país y ha formado un sistema tecnológico avanzado basado en el mercado y promoviendo continuamente la innovación tecnológica y la mejora de los productos.

Las líneas de producción de brocas de ENG están equipadas con centros de mecanizado de 5 ejes, tornos modernos y FMS (sistema de fabricación flexible).

ENG ha estado persiguiendo la producción de productos de alta calidad con las inspecciones y pruebas relevantes.
El QMS de la empresa ha sido certificado por API, ISO 9001 durante muchos años.

ENG tiene 23 patentes concedidas en China.
