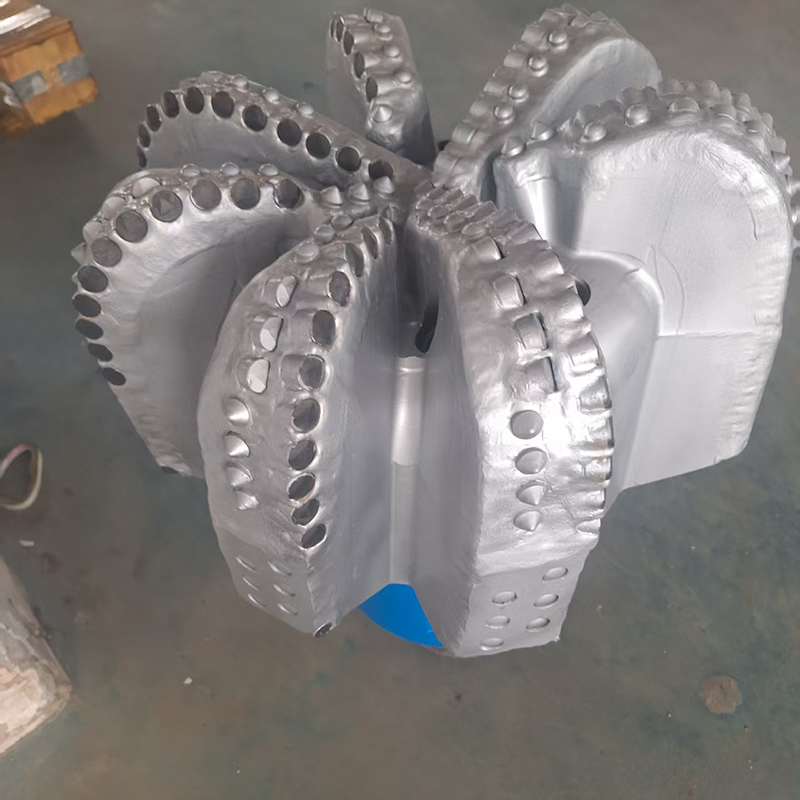

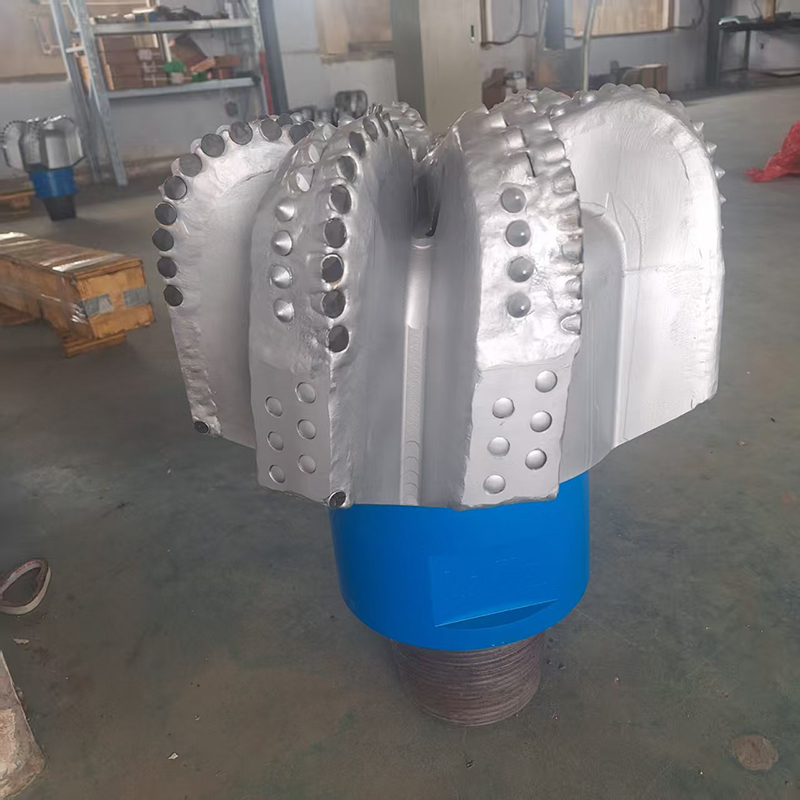

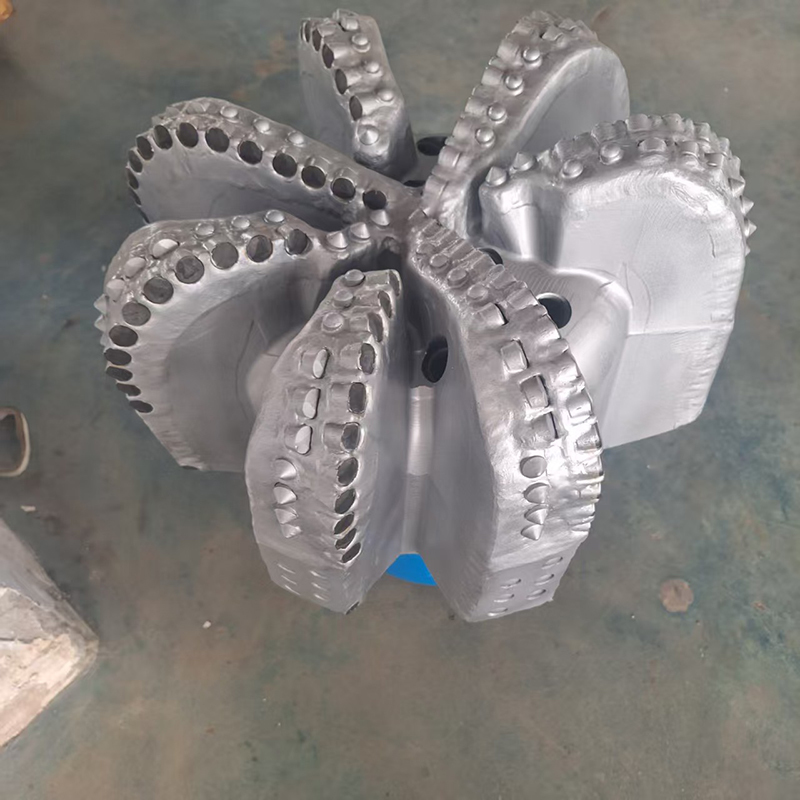

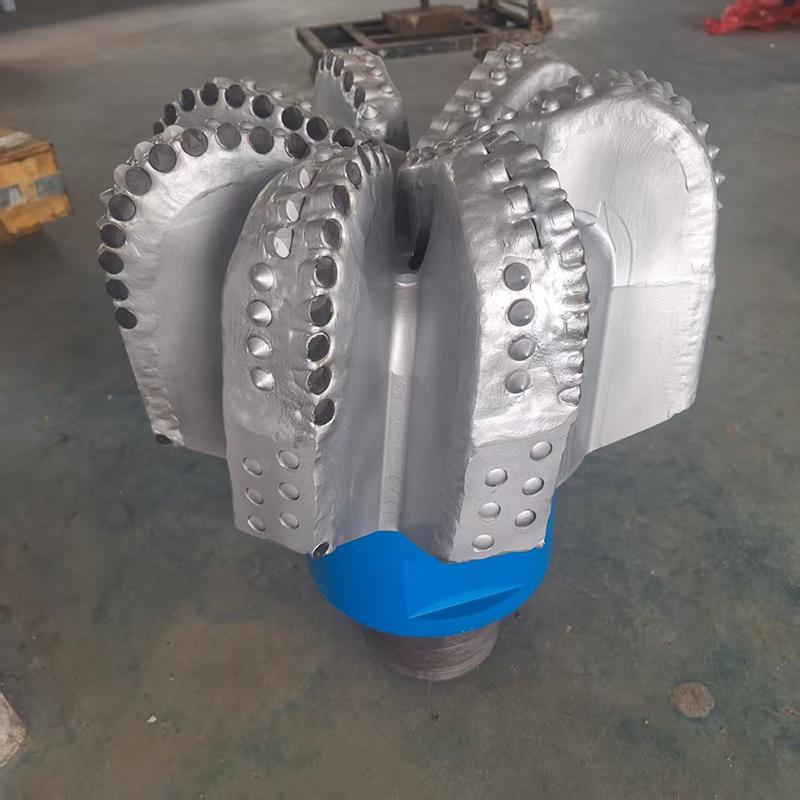

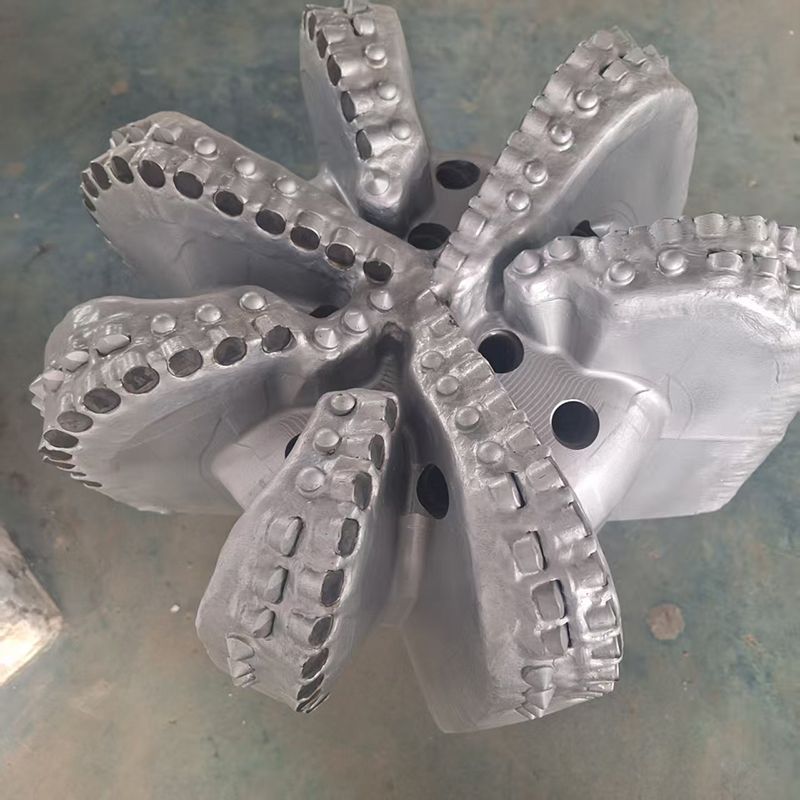

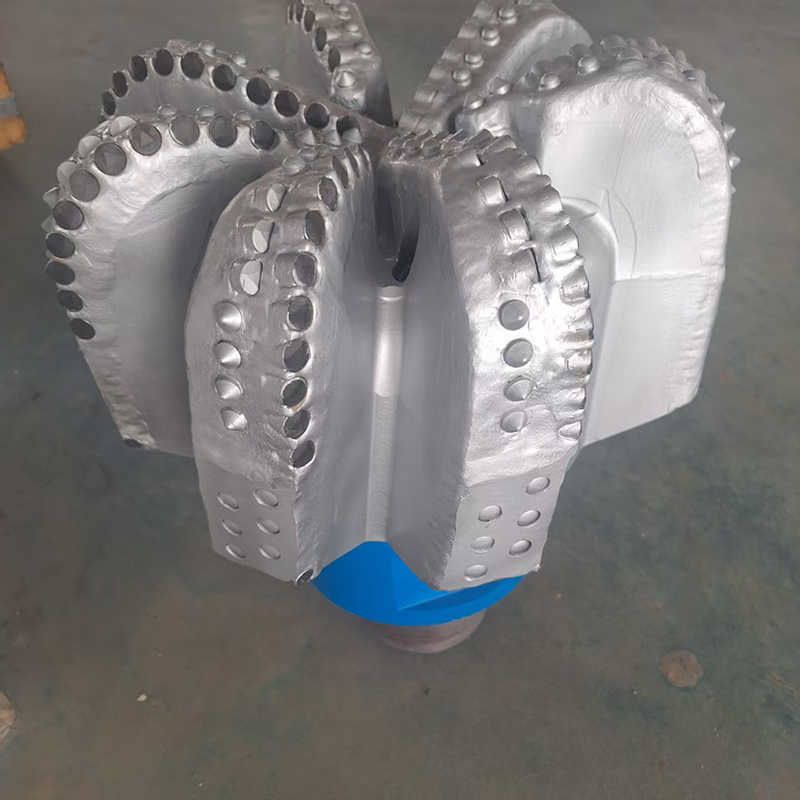

Broca PDC de 17-1/2" para pozo petrolero, herramienta de perforación con diamante para roca

Broca de perforación PDC de 17-1/2" para perforación con diamante de roca ​

1. Descripciones:

La broca PDC es una herramienta de perforación de corte fijo con cortadores de diamante policristalino compactos utilizada para la perforación de rocas en pozos de petróleo, minería, agua o gas.

Esta herramienta de perforación se fabrica de acuerdo con las especificaciones API y está certificada por API. Los cortadores PDC están hechos de material de diamante sintético,

que es el material más duro conocido, lo que lo hace extremadamente resistente al desgaste. En comparación con las brocas tricónicas, las brocas PDC generalmente ofrecen una mayor perforación

eficiencia pero a un costo mayor.

Las brocas PDC utilizan múltiples cortadores de diamante dispuestos en patrones específicos para cortar la formación rocosa. Estas brocas se clasifican principalmente

en dos tipos: brocas PDC de cuerpo de matriz y brocas PDC de cuerpo de acero, diseñadas para diferentes condiciones de perforación. Las brocas PDC de cuerpo de matriz son

típicamente utilizadas en formaciones más abrasivas, mientras que las brocas PDC de cuerpo de acero se emplean a menudo en formaciones más blandas.

Según la Asociación Internacional de Contratistas de Perforación (IADC),  hay muchas razones que afectan la eficiencia de la función de perforación de la broca.

Hemos dado la razón principal como se indica a continuación:

• Material del cuerpo
• Densidad del cortador
• Tamaño o tipo de cortador
• Perfil de la broca

 Todas las brocas se fabrican de acuerdo con el estándar API utilizado en la industria de la perforación.

Las brocas PDC de tamaño 3~22 pulgadas con 3~9 cuchillas están disponibles. Y diferentes clasificaciones de cortadores son opcionales según su presupuesto.

2. Especificación:

.5

3. Perfil de la broca

4 .Cortadores PDC de broca

Los cortadores de diamante policristalino compuesto (PDC) son el principal punto de contacto de una broca. Las brocas PDC eliminan la roca principalmente por cizallamiento.

Los cortadores PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.

Los cortadores PDC que tienen una menor degradación térmica y más estabilidad térmica generalmente logran una mayor ROP y una mayor resistencia al desgaste. Por lo tanto, optimizar el cortador es importante.

5. Boquillas de broca

Las boquillas de la broca ayudan a limpiar el área de corte y a enfriar los cortadores de diamante policristalino compuesto (PDC).

La colocación efectiva de estas boquillas junto con el ángulo en el que están configuradas juega un papel fundamental en la eficiencia con la que funciona la broca.

Los canales de fluido también complementan la colocación de la boquilla para mejorar la limpieza de los recortes.

6. Brocas PDC de cuerpo de acero

El cuerpo de acero es lo opuesto al cuerpo de matriz. Puede soportar cargas de alto impacto, pero es más blando y carece de características de protección. La resistencia y ductilidad del acero le dan a los cuerpos de brocas de acero una alta resistencia al impacto.

Los cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.

Una característica beneficiosa de las brocas de acero es que se pueden reconstruir fácilmente varias veces porque los cortadores desgastados o dañados se pueden reemplazar con bastante facilidad. Esta es una ventaja particular para los operadores en entornos de perforación de bajo costo.

Las brocas de perforación de diamante policristalino compacto (PDC) son diferentes a los conos de rodillos en que son cuerpos de una sola pieza sin partes móviles. Los cortadores fijos trituran la roca, por lo que la broca puede operar con velocidades de rotación más altas de manera más eficiente en formaciones consolidadas.
