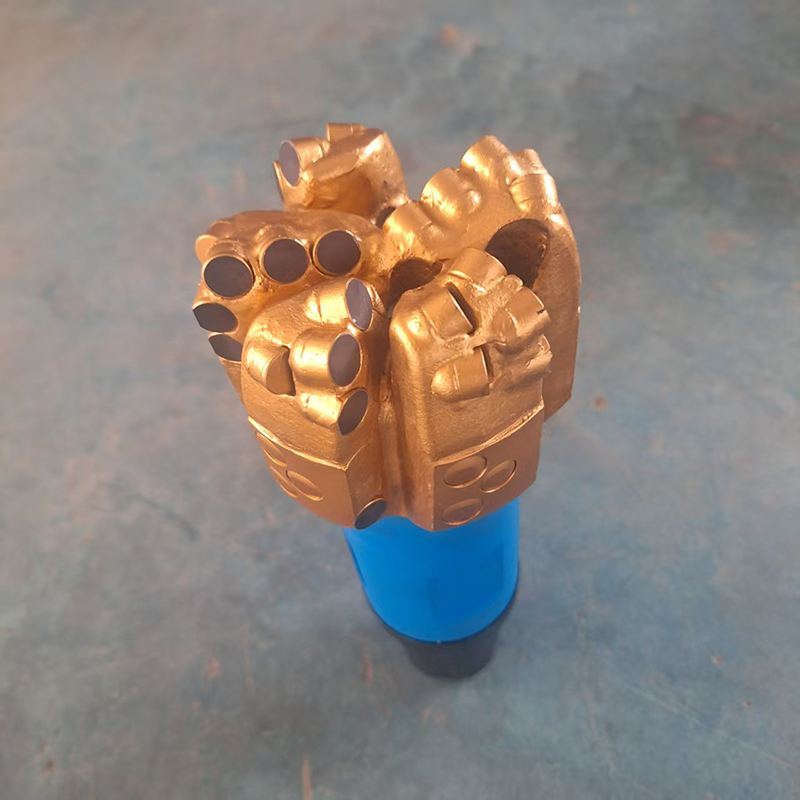

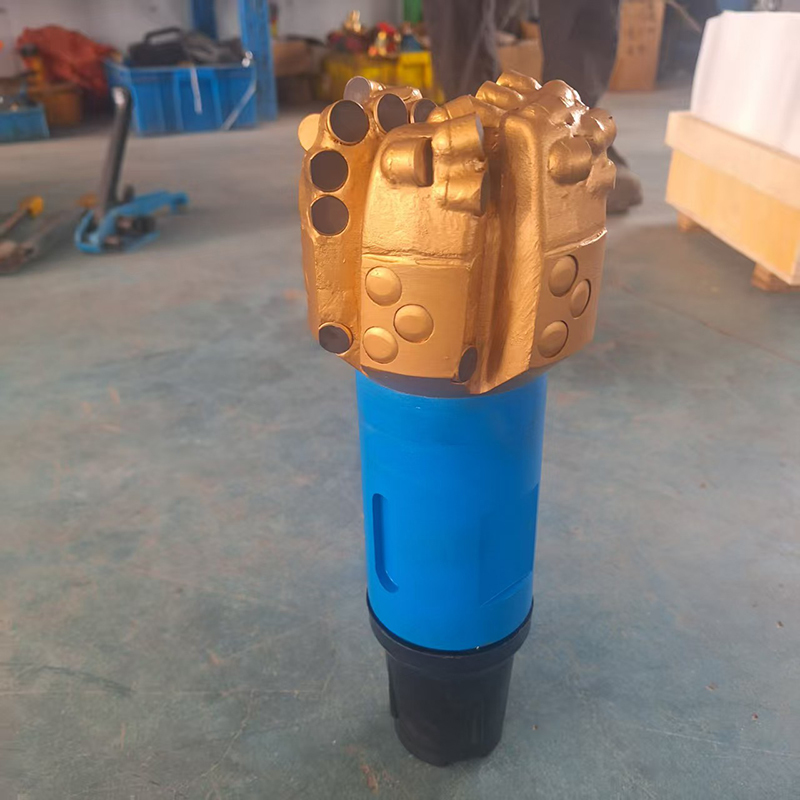

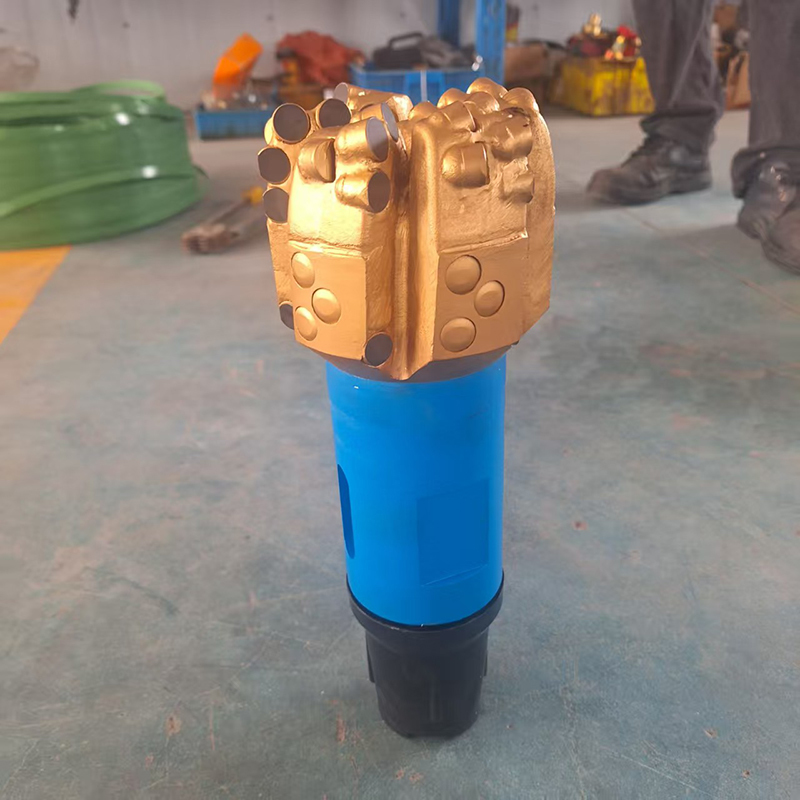

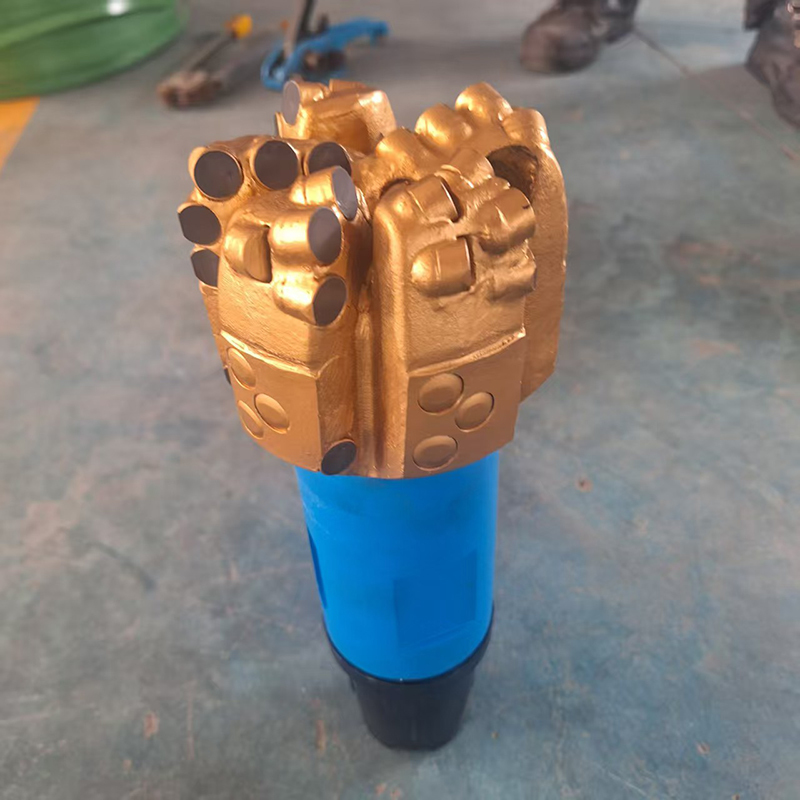

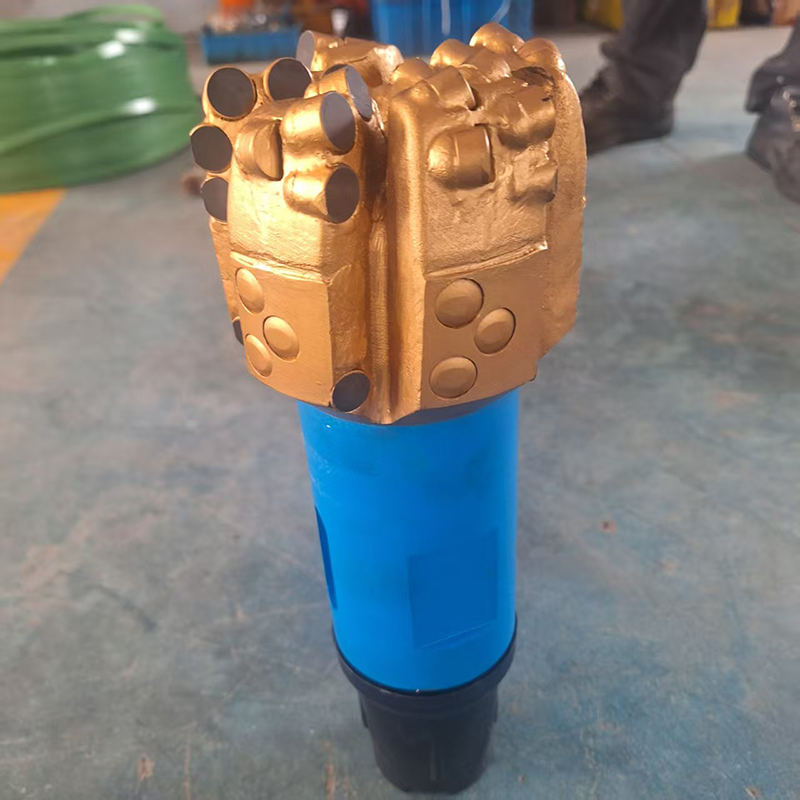

Broca PDC de 4-1/2" Diamond para perforación petrolera

Broca PDC de diamante de 4-1/2" para herramienta de perforación petrolera

1. Descripciones de la broca PDC

La broca PDC es una herramienta de perforación de corte fijo con cortadores de diamante policristalino compactos utilizada para la perforación de rocas en pozos de petróleo, minería, agua o gas. Esta herramienta de perforación se fabrica de acuerdo con las especificaciones API y está certificada por API. Los cortadores PDC están hechos de material de diamante sintético, que es el material más duro conocido, lo que lo hace extremadamente resistente al desgaste. En comparación con las brocas tricónicas, las brocas PDC generalmente ofrecen una mayor eficiencia de perforación, pero a un costo más alto.

Las brocas PDC utilizan múltiples cortadores de diamante dispuestos en patrones específicos para cortar la formación rocosa. Estas brocas se clasifican principalmente en dos tipos: brocas PDC de cuerpo de matriz y brocas PDC de cuerpo de acero, diseñadas para diferentes condiciones de perforación. Las brocas PDC de cuerpo de matriz se utilizan típicamente en formaciones más abrasivas, mientras que las brocas PDC de cuerpo de acero se emplean a menudo en formaciones más blandas.

2. Especificación:

Las brocas PDC como la S616 o M616 se especifican con un cuerpo de acero o matriz de 6 cuchillas y un cortador principal de 16 mm. El código IADC indica si la broca es adecuada para formaciones duras, blandas o de perfil específico, proporcionando información adicional.
Entonces, el IADC 323 tiene un significado diferente para la broca PDC.

3. Perfil de la broca PDC



4.Cortadores de broca PDC

En el corazón de una broca se encuentran los cortadores de diamante policristalino compuesto (PDC), que se acoplan directamente con la roca, utilizando principalmente la acción de corte para la extracción. En el exigente entorno de un pozo, los cortadores PDC se someten a frecuentes ciclos de calentamiento y enfriamiento, lo que plantea desafíos importantes.
Los cortadores PDC con estabilidad térmica mejorada y degradación térmica reducida tienden a funcionar mejor, lo que resulta en mayores tasas de penetración (ROP) y una mejor resistencia al desgaste. Por lo tanto, la optimización de estos cortadores es fundamental para maximizar la eficiencia.

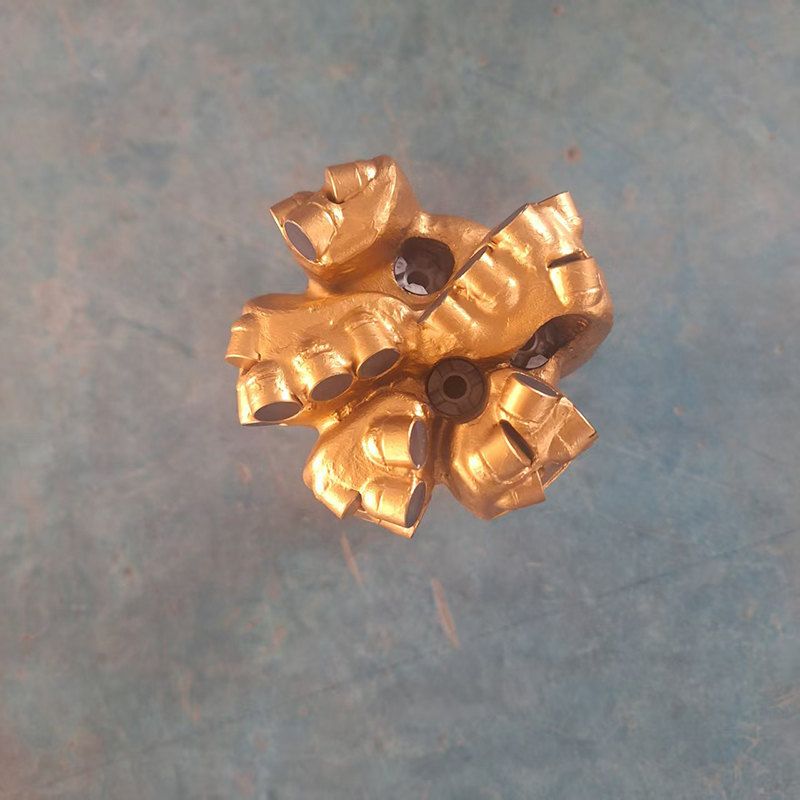

5. Boquillas de broca PDC

Las boquillas de la broca PDC ayudan a limpiar el área de corte y a enfriar los cortadores de diamante policristalino compuesto (PDC).
La colocación efectiva de estas boquillas junto con el ángulo en el que se colocan juega un papel fundamental en la eficiencia con la que funciona la broca.
Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los recortes.



6. Característica opcional de la broca PDC:

Hay muchas más características de la broca PDC para elegir, lo que aumenta la estabilidad, la resistencia al desgaste y el rendimiento del cortador de la broca PDC.

7. Brocas PDC de cuerpo de acero

El cuerpo de acero de la broca PDC es lo opuesto al cuerpo de matriz. Puede soportar cargas de alto impacto, pero es más blando y carece de características de protección. La resistencia y ductilidad del acero le dan a los cuerpos de las brocas de acero una alta resistencia al impacto. Los cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.

Capacidad del material y estándar siguiente


API

Todas las brocas se probarán de la siguiente manera: ---Instrumentos de prueba mecánica

---Prueba de dureza
---Prueba UT
---Otras pruebas según los requisitos
