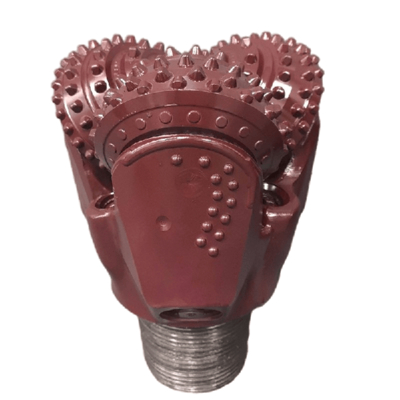

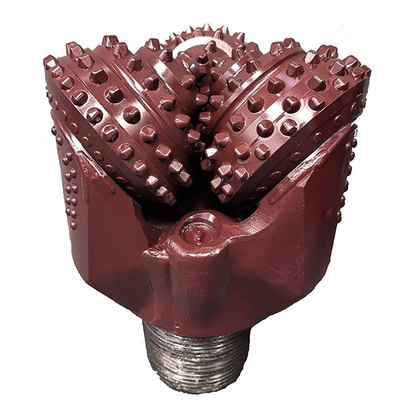

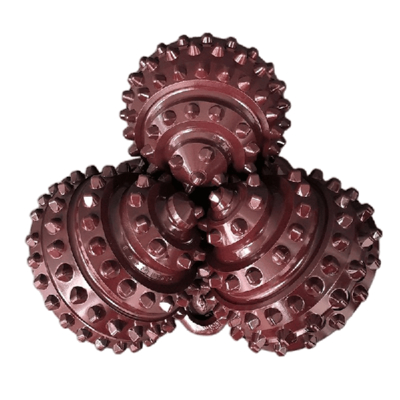

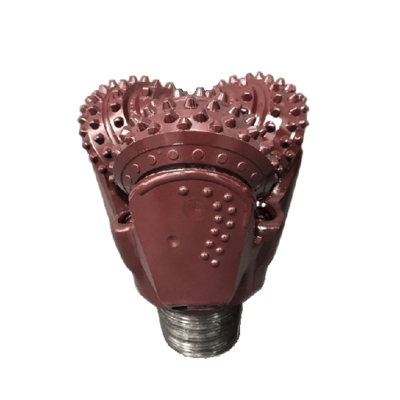

Broca Tricónica 17-1/2" TCI de especificación API, herramienta para perforación de pozos en roca

Broca Tricónica 17-1/2" TCI de especificación API, herramienta de perforación de rocas para pozos

1. Descripciones de la broca tricónica:

Las brocas Tricónicas de Insertos de Carburo de Tungsteno (TCI) se utilizan en formaciones rocosas de medias a duras, que ofrecen una variedad de insertos de carburo como insertos de forma esférica para rocas muy duras o insertos de forma cónica para rocas más blandas. El número de filas de insertos está directamente relacionado con el tipo de aplicación y el tamaño del agujero a perforar. También hay rodamientos abiertos y sellados disponibles, así como tres tipos de protección de cola para elegir. TCI significa Inserto de Carburo de Tungsteno.

2. Especificación de la broca tricónica:

La broca tricónica es una herramienta de perforación de rocas con inserto de carburo de tungsteno utilizada en la minería de petróleo, agua o pozos petroleros. Esta herramienta de perforación de rocas se fabrica de acuerdo con las especificaciones API, que son productos con certificación API. El material de carburo de tungsteno es un material muy duro, cuya dureza solo es inferior al diamante en todo el material. Comparativamente, el precio de la broca de diamante es más bajo que el de la broca de carburo de tungsteno. La broca tricónica se llama broca de cono rotatorio según el estándar API.

La broca tricónica utiliza material de carburo de tungsteno para cortar la roca, que se divide en dos tipos: broca de cono rotatorio con dientes fresados TC soldados y con insertos TCI.

3. Perfil de la broca tricónica

4 . Tricónico  Tipos de rodamientos

Hay principalmente tres tipos de diseños de rodamientos utilizados en las brocas de perforación tricónicas:

• BROCA DE RODILLOS CON RODAMIENTO ABIERTO ESTÁNDAR:

En estas brocas, los conos girarán libremente. Este tipo de broca tiene una fila delantera de rodamientos de bolas y una fila trasera de rodamientos de rodillos.

• BROCAS DE RODILLOS CON RODAMIENTOS SELLADOS

Estas brocas tienen un sello de junta tórica con un depósito de grasa para la refrigeración del rodamiento. Los sellos actúan como una barrera contra el lodo y los recortes para proteger los rodamientos

• BROCAS DE RODILLOS CON RODAMIENTOS DE MUÑÓN

Estas brocas se enfrían estrictamente con aceite/grasa con rodamientos de nariz, sello de junta tórica y una pista para un rendimiento máximo.

5. Pregunta:

¿A qué debemos prestar atención al elegir la broca tricónica?

• Pasaporte de código IADC de la broca tricónica
• Opciones de dientes de acero y TCI de la broca tricónica
• Insertos adicionales de carburo de tungsteno en las filas del talón
• Recubrimiento de carburo de tungsteno en los cuerpos de los conos
• Insertos de carburo de tungsteno recubiertos de diamante en el calibre de los conos
• Insertos de carburo de tungsteno en la cola de las patas
• Boquilla central adicional para limpiar los conos

La característica de la broca tricónica es que vienen con su propio pasaporte como se muestra a continuación:

• La especificación de los conos
• El sello de calidad firmado por la persona que fabricó y revisó la broca
• Los parámetros de perforación recomendados para obtener el mejor rendimiento de la broca:
• Peso de la broca
• Velocidad de rotación
• Volumen de enjuague

¿Qué tipo de broca tricónica  debe elegir?

Depende de la geología en la que esté perforando y de los diámetros del pozo que esté perforando. La Asociación Internacional de Contratistas de Perforación (IADC) ha desarrollado un sistema de pasos fácil de usar para elegir la broca tricónica adecuada para su geología con características adicionales como la protección de la broca para una vida útil de producción más larga.
