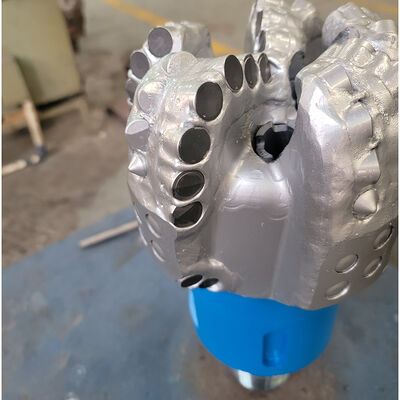

Roca API broca PDC de diamante de 6-1/2 pulgadas de pozo de perforación petrolera
Datos del producto
| Material | Acero de diamante y aleación | Certificación de las API | 7-1548-1 |
|---|---|---|---|
| Peso | alrededor de 18kg | Solicitud | Perforación de pozos de roca |
| Color | cualquier color | Cortadores | Compacto de diamante policristalino (PDC) |
| Tipo | broca de diamante | Tratamiento superficial | Inserción PDC |
| Resaltar | 6-1/2 pulgadas de perforación PDC,Perforación de pozos de petróleo Pdc Bit,Broca del diamante del cuerpo de acero |
||
Descripción de producto
API Roca 6-1/2 pulgadas Diamante PDC Perforación un poco de petróleo Perforación bien
1. Descripciones:
La selección de la broca de diamante policristalino compacto (PDC) adecuada es crucial para una operación eficiente de perforación de petróleo.forma del perfil de bits, y tipo de cuchilla.
La densidad de los dientes de corte equilibra directamente la eficiencia de perforación y la durabilidad del trozo.ideal para formaciones duras o abrasivasSin embargo, aumenta el par de perforación, lo que puede ralentizar la penetración en formaciones blandas y aumentar los costes de fabricación.Permiten que la roca se rompa más rápido en formaciones blandas pero se desgastan rápidamente en estratos duros, aumentando la frecuencia de sustitución.
2Especificación:
Los bits PDC como el S616 o el M616 se especifican con un cuerpo de acero o matriz de 6 hojas y un cortador principal de 16 mm. El código IADC indica si el bit es adecuado para el duro,formaciones de perfil suave o específicoAsí que el IADC 323 tiene una media diferente de la broca PDC.
| Especificación | |
| Tamaño: | 165,1 mm. |
| Tipo de cuerpo del taladro: | Cuerpo de acero |
| Cuantidad de hojas: | 5 |
| Las boquillas: | 3 |
| Conexión de API: | Reg 3-1/2" |
| Duración del diámetro (in): | 1.5 |
| Parámetros operativos | |
| Peso en el bit (KN): | 9 a 67 |
| Rango de RPM ((Rotario): | 100 DHM |
| Tasa de flujo (lps): | 11- 15 LPM |
| Torque de maquillaje ((KN): | 9.5 - 12.2 KN.M. |
3. Perfil de la broca PDC
4. Cortadores de brocas PDC
En el corazón de una broca hay cortadores de compuesto de diamantes policristalinos (PDC), que interactúan directamente con la roca, utilizando principalmente la acción de cizallamiento para la eliminación.En el ambiente exigente de un pozo, los cortadores PDC experimentan ciclos de calentamiento y enfriamiento frecuentes, lo que plantea importantes desafíos.
Los cortadores PDC con una mayor estabilidad térmica y una menor degradación térmica tienden a tener un mejor rendimiento, lo que resulta en mayores tasas de penetración (ROP) y una mejor resistencia al desgaste.La optimización de estos cortadores es, por lo tanto, fundamental para maximizar la eficiencia.
5. Las boquillas de las brocas PDC
Las boquillas de broca PDC ayudan a despejar el área de corte y enfriar los cortadores de diamante policristalino compuesto (PDC).
La colocación efectiva de estas boquillas junto con el ángulo en que se colocan desempeña un papel crítico en la eficiencia del taladro.
Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los esquejes.
6. Bits PDC de cuerpo de acero
El cuerpo de acero del PDC Bit es el opuesto del cuerpo de matriz.La resistencia y la ductilidad del acero dan a los cuerpos de bit de acero una alta resistencia al impacto.
Los cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.
Una característica ventajosa de los trozos de acero es que pueden reconstruirse fácilmente varias veces porque los cortadores desgastados o dañados pueden reemplazarse con bastante facilidad.Esta es una ventaja especial para los operadores en entornos de perforación de bajo coste.
Capacidad del material y cumplimiento de la norma
| API | El ISO | El ASM | La NACE |
| Especificación de la API 7-1 | Las normas ISO 9001 | Las condiciones de ensayo de las pruebas de ensayo de los productos de la categoría A se aplicarán a las pruebas de ensayo de los productos de la categoría B. | La NACE |
El material de acero de la broca PDC es acero estructural de aleación AISI 4145H.
Acero estructural de aleación AISI 4145H: se trata de un acero utilizado específicamente para herramientas de perforación de petróleo, especialmente para la fabricación de tuberías de perforación de alto rendimiento.El acero AISI 4145H tiene buena resistencia al desgaste y dureza, puede soportar ambientes de alta presión y alta temperatura, y es adecuado para operaciones de perforación de pozos profundos y ultraprofundos 45.
Composición del material:
| Composición | C(%) | Si (%) | En % | P ((%) | S(%) | Cu ((%) | Cr ((%) | V ((%) | Mo (%) | Al ((%) | Ti (%) |
| Se aplicará la norma SAE4145HS. | 45 | 26 | 110 | 20 | 2 | 1 | 115 | 0.9 | 32 | 20 | 4.2 |
