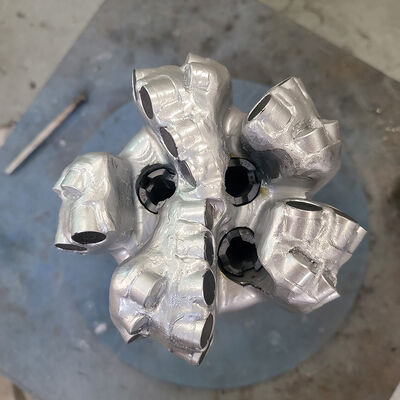

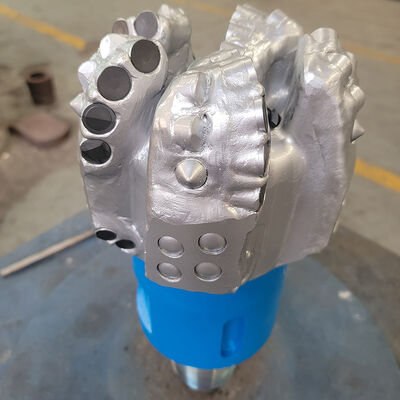

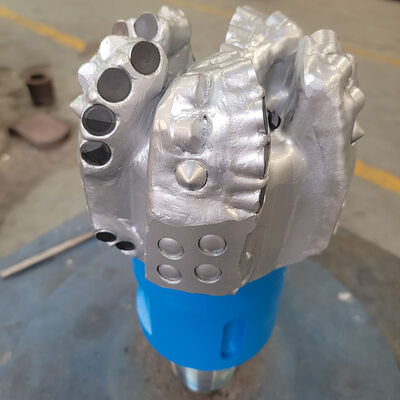

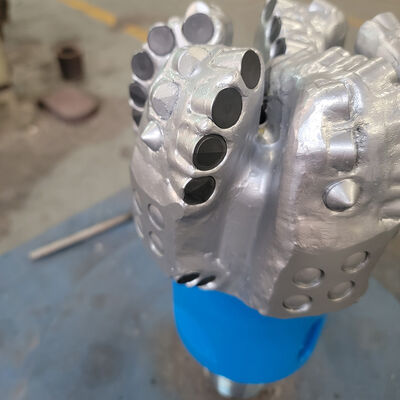

Pozo de petróleo broca fija PDC de diamante de 6-1/2 pulgadas de herramienta de perforación

Broca de Diamante Fijo PDC de 6-1/2 Pulgadas para Pozos Petroleros, Herramienta de Perforación

1. Descripciones:

La broca PDC es la herramienta de perforación de mayor rendimiento en el fondo del pozo. La broca PDC debe usarse en formaciones rocosas homogéneas para obtener el mejor rendimiento.

Existen varios modelos de brocas, pero al elegir una broca PDC, debe prestar atención a los factores clave para la selección de brocas PDC:

1. Densidad y tamaño de los dientes de corte: Coincidir con la dureza de la formación. Alta densidad para durabilidad, baja para velocidad; dientes grandes para estratos blandos, pequeños para duros.

2. Perfil de la broca: Plano para perforación vertical, cónico para direccional, escalonado para formaciones intercaladas.

3. Tipo de pala: Recta para estratos duros, espiral para blandos-medios, mixta para condiciones complejas.

2. Especificación:

Las brocas PDC, como la S516 o M516, se especifican con un cuerpo de acero o matriz de 6 palas y un cortador principal de 16 mm. El código IADC indica si la broca es adecuada para formaciones duras, blandas o de perfil específico, proporcionando información adicional. Así, el IADC S323 tiene diferentes significados para la broca PDC para formaciones blandas o duras, tamaño y perfil del cortador.





3. Perfil de la Broca PDC




4.Cortadores de Broca PDC

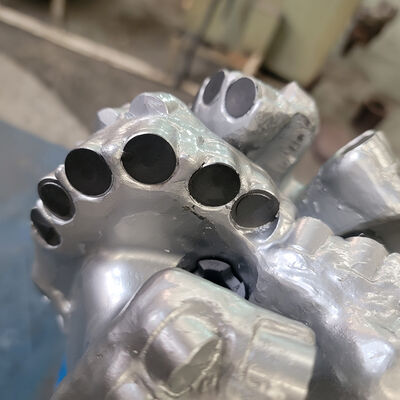

En el corazón de una broca se encuentran los cortadores de compuesto de diamante policristalino (PDC), que entran en contacto directo con la roca, utilizando principalmente acción de cizallamiento para la remoción. En el exigente entorno de un pozo, los cortadores PDC experimentan ciclos frecuentes de calentamiento y enfriamiento, lo que presenta desafíos significativos.
Los cortadores PDC con estabilidad térmica mejorada y degradación térmica reducida tienden a tener un mejor rendimiento, lo que resulta en mayores tasas de penetración (ROP) y una mejor resistencia al desgaste. Por lo tanto, optimizar estos cortadores es fundamental para maximizar la eficiencia.

5. Boquillas de la Broca PDC


Las boquillas de la broca PDC ayudan a limpiar el área de corte y a enfriar los cortadores de compuesto de diamante policristalino (PDC).
La colocación efectiva de estas boquillas, junto con el ángulo en el que están configuradas, juega un papel crítico en la eficiencia de la broca.
Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los recortes.




6. Brocas PDC de Cuerpo de Acero


El cuerpo de acero de la broca PDC es lo opuesto al cuerpo de matriz. Puede soportar altas cargas de impacto, pero es más blando y carece de características protectoras. La resistencia y ductilidad del acero otorgan a los cuerpos de broca de acero una alta resistencia al impacto.
Los cuerpos de acero son considerablemente más resistentes que los cuerpos de matriz.
Una característica beneficiosa de las brocas de acero es que se pueden reconstruir fácilmente varias veces, ya que los cortadores desgastados o dañados se pueden reemplazar con relativa facilidad. Esta es una ventaja particular para los operadores en entornos de perforación de bajo costo.

Capacidad de Material y Estándar Siguiente




El material de acero de la broca PDC es acero estructural aleado AISI 4145H.

Acero estructural aleado AISI 4145H: Este es un acero utilizado específicamente para herramientas de perforación de petróleo, especialmente para la fabricación de tuberías de perforación de alta resistencia. El acero AISI 4145H tiene buena resistencia al desgaste y tenacidad, puede soportar entornos de alta presión y alta temperatura, y es adecuado para operaciones de perforación en pozos profundos y ultraprofundos.

Composición del Material:
