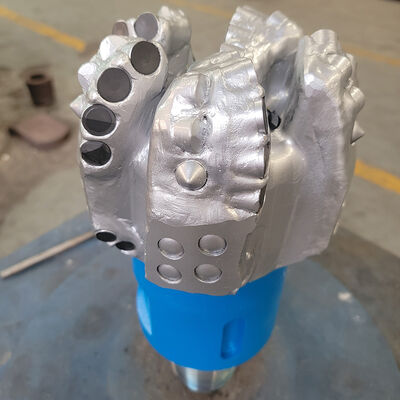

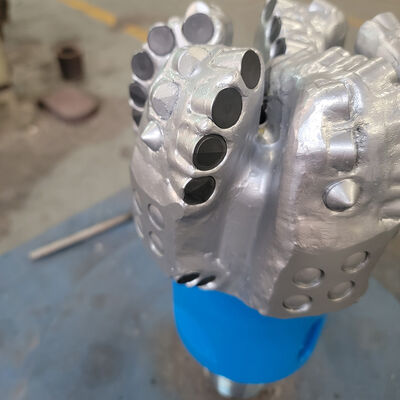

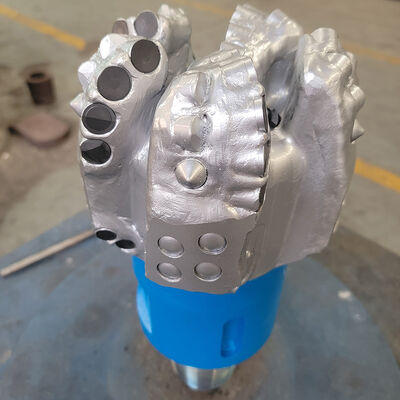

Broca de Diamante Fijo PDC de 6-1/2 Pulgadas para Perforación de Pozos de Petróleo

La broca PDC es la herramienta de perforación de mayor rendimiento de la herramienta de perforación de hoyos. La broca PDC debe usarse la formación de roca homogénea que pueda obtener el mejor rendimiento.

Hay broca tienen modelo de verial, pero cuando su elegir el PDC broca, usted debe prestar atención a los factores clave para la selección de broca PDC:

1. Densidad y tamaño de los dientes de corte: coinciden con la dureza de la formación.

2. Perfil del bit: plano para la perforación vertical, cónico para la dirección, escalonado para las formaciones intercaladas.

3. Tipo de hoja: recta para los estratos duros, espiral para los blandos y medios, mixta para condiciones complejas.

Los bits PDC como el S516 o el M516 se especifican con un cuerpo de acero o matriz de 6 hojas y un cortador principal de 16 mm. El código IADC indica si el bit es adecuado para el duro,formaciones de perfil suave o específicoPor lo tanto, el IADC S323 tiene diferentes medias de la broca PDC para la formación suave o dura, el tamaño del cortador y el perfil.

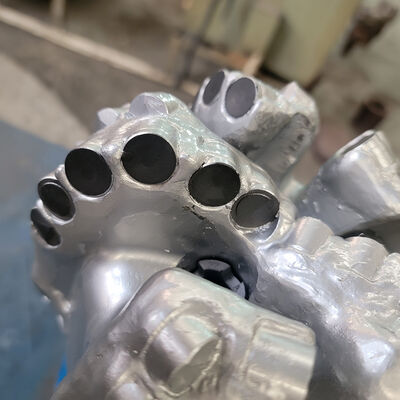

En el corazón de una broca hay cortadores de compuesto de diamantes policristalinos (PDC), que interactúan directamente con la roca, utilizando principalmente la acción de cizallamiento para la eliminación.En el ambiente exigente de un pozo, los cortadores PDC experimentan ciclos de calentamiento y enfriamiento frecuentes, lo que plantea importantes desafíos.

Los cortadores PDC con una mayor estabilidad térmica y una menor degradación térmica tienden a tener un mejor rendimiento, lo que resulta en mayores tasas de penetración (ROP) y una mejor resistencia al desgaste.La optimización de estos cortadores es, por lo tanto, fundamental para maximizar la eficiencia.

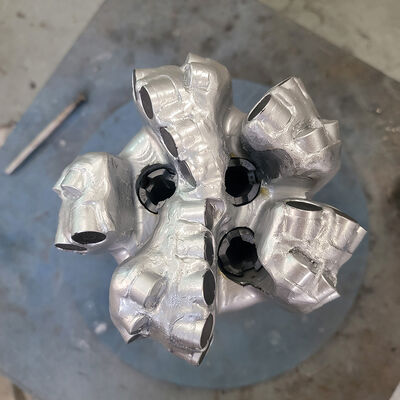

Las boquillas de broca PDC ayudan a despejar el área de corte y enfriar los cortadores de diamante policristalino compuesto (PDC).

La colocación efectiva de estas boquillas junto con el ángulo en que se colocan desempeña un papel crítico en la eficiencia del taladro.

Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los esquejes.

El cuerpo de acero del PDC Bit es el opuesto del cuerpo de matriz.La resistencia y la ductilidad del acero dan a los cuerpos de bit de acero una alta resistencia al impacto.

Los cuerpos de acero son considerablemente más fuertes que los cuerpos de matriz.

Una característica ventajosa de los trozos de acero es que pueden reconstruirse fácilmente varias veces porque los cortadores desgastados o dañados pueden reemplazarse con bastante facilidad.Esta es una ventaja especial para los operadores en entornos de perforación de bajo coste.

Capacidad del material y cumplimiento de la norma

El material de acero de la broca PDC es acero estructural de aleación AISI 4145H.

Acero estructural de aleación AISI 4145H: se trata de un acero utilizado específicamente para herramientas de perforación de petróleo, especialmente para la fabricación de tuberías de perforación de alto rendimiento.El acero AISI 4145H tiene buena resistencia al desgaste y dureza, puede soportar ambientes de alta presión y alta temperatura, y es adecuado para operaciones de perforación de pozos profundos y ultraprofundos 45.

Composición del material:
