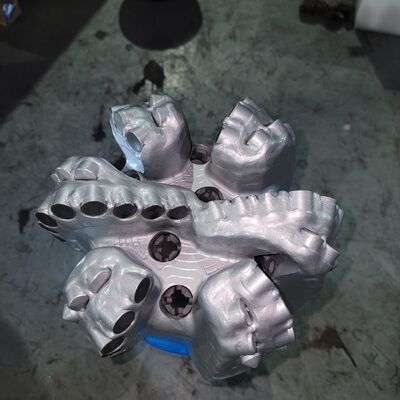

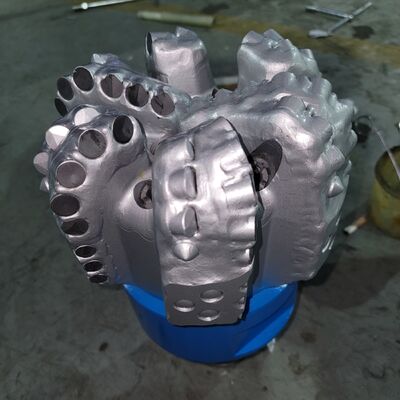

8-1/2 pulgadas PDC de perforación de bit cuerpo de acero IADC S323 para la perforación de petróleo y gas

Broca PDC herramienta de perforación de diamante S323 de 8-1/2 pulgadas

1 . Descripciones:

ElBroca PDC de 8-1/2 pulgadas (cuerpo de acero, IADC S323)está diseñado para perforación de alta eficiencia en formaciones de dureza media a dura con características abrasivas moderadas. Su construcción de cuerpo de acero ofrece una resistencia superior al impacto y la fatiga, lo que lo hace ideal paraperforación de petróleo y gasoperaciones, incluidos pozos verticales, direccionales y horizontales. Esta broca está diseñada específicamente para ofrecer tasas de penetración más rápidas y una vida útil prolongada en el fondo del pozo, lo que reduce los costos generales de perforación.Clientes objetivoincluyen contratistas de perforación, empresas de servicios petroleros y operadores de exploración y producción que buscan tecnología PDC confiable y rentable para entornos desafiantes en el fondo de pozo.

2. Especificación:

3. Aplicaraciones

• Perforación de pozos de petróleo y gas (en tierra y en alta mar)

• Formaciones de dureza media a dura (p. ej., arenisca, piedra caliza, lutita)

• Perforación direccional y horizontal

• Secciones de pozos desviados con capas abrasivas moderadas.

• Perforación de pozos profundos con cargas de alto impacto.

4. Introducción del producto

Perfil de broca PDC

La forma del perfil es una de las características más importantes de las brocas de corte fijo,teniendo influencia directa en las posibilidades de colocación de cortadores y densidades y en los diseños hidráulicos.. El perfil también afecta: La estabilidad de los bits.

Cortadores de broca PDC

Los cortadores de compuesto de diamante policristalino (PDC) son el principal punto de contacto de una broca. Las brocas PDC eliminan la roca principalmente mediante corte.

Los cortadores de PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.

Las cortadoras de PDC que tienen una menor degradación térmica y una mayor estabilidad térmica generalmente logran una mayor ROP y una mayor resistencia al desgaste. Por eso, optimizar la cortadora es importante.

Boquillas para brocas

Las boquillas de broca PDC ayudan a despejar el área de corte y a enfriar las cortadoras de compuesto de diamante policristalino (PDC).

La ubicación efectiva de estas boquillas junto con el ángulo en el que están configuradas juega un papel fundamental en la eficiencia del rendimiento de la broca.

Los canales de fluido también complementan la ubicación de las boquillas para mejorar la limpieza de los recortes.

Brocas PDC con cuerpo de acero

El cuerpo de acero de la broca PDC es lo opuesto al cuerpo de matriz. Puede soportar cargas de alto impacto, pero es más suave y carece de funciones protectoras. La resistencia y ductilidad del acero confieren a los cuerpos de las brocas de acero una alta resistencia al impacto.

Los cuerpos de acero son considerablemente más resistentes que los cuerpos de matriz.

Una característica beneficiosa de las brocas de acero es que se pueden reconstruir fácilmente varias veces porque las cuchillas desgastadas o dañadas se pueden reemplazar con bastante facilidad. Esta es una ventaja particular para los operadores en entornos de perforación de bajo costo.

Las brocas compactas de diamante policristalino (PDC) son diferentes a las brocas de cono giratorio; Porque son cuerpos de una sola pieza sin partes móviles. Los cortadores fijos trituran la roca, por lo que la barrena puede operar con velocidades de rotación más altas de manera más eficiente en formaciones consolidadas.

5. ¿Por qué elegirnos?

• Fondo de fábrica: Más de 20 años de experiencia en diseño y fabricación de brocas PDC, con una producción anual de más de 2000 brocas.

• Capacidades OEM/ODM: Personalización completa disponible para perfil de broca, diseño de cortador, configuración de boquilla y tipos de conexión.

• Estándares Internacionales: Los productos están diseñados y probados de acuerdo conEspecificación API 7-1yNorma ISO 9001:2015sistemas de gestión de calidad.

• Control de calidad: Inspección 100 % del accesorio del cortador, integridad del cuerpo y pruebas de presión antes del envío.

• Apoyo técnico: Equipo de ingeniería disponible para selección de brocas, optimización hidráulica y análisis posterior a la ejecución.

6. Preguntas frecuentes

P1: ¿Para qué formaciones es adecuada esta broca PDC con cuerpo de acero IADC S323?
A:Está optimizado para formaciones de dureza media a dura con abrasividad moderada, como pizarra densa, piedra caliza y arenisca. El código S323 IADC indica una broca con cuerpo de acero diseñada para una alta resistencia al impacto en rocas más duras.

P2: ¿Puedo usar esta broca con un sistema giratorio direccional (RSS)?
A:Sí, el diseño del cuerpo de acero de 8-1/2" es compatible con la mayoría de los conjuntos de motor de lodo y RSS. Proporcione los detalles del conjunto de fondo de pozo (BHA) para su confirmación.

P3: ¿Cuál es el plazo de entrega para los pedidos OEM/ODM?
A:Broca estándar: 10 a 15 días. OEM (diseño de cortador personalizado, protección de calibre o marca): 30 a 40 días, según las especificaciones.

P4: ¿Cómo se garantiza la calidad del accesorio de corte?
A:Todos los cortadores se sueldan a temperatura controlada y se inspeccionan mediante pruebas ultrasónicas. También realizamos pruebas de extracción por lote para verificar que la resistencia de la unión cumpla con los estándares API.

P5: ¿Cuál es el par de apriete recomendado para una conexión REG de 4-1/2"?
A:El par de apriete recomendado es de 16 a 22 KN·m. Siga las pautas de torque específicas de BHA y use el compuesto para roscas adecuado.

P6: ¿Ofrecen análisis de fallas posventa?
A:Sí. Ofrecemos informes gratuitos de análisis de fallas y calificación de aburridos posteriores a la ejecución. Esto ayuda a optimizar la selección de brocas y los parámetros de perforación para su próxima ejecución.
