17-1/2" S719 PDC Perforación Trozo de pozo de petróleo Herramienta de perforación de roca

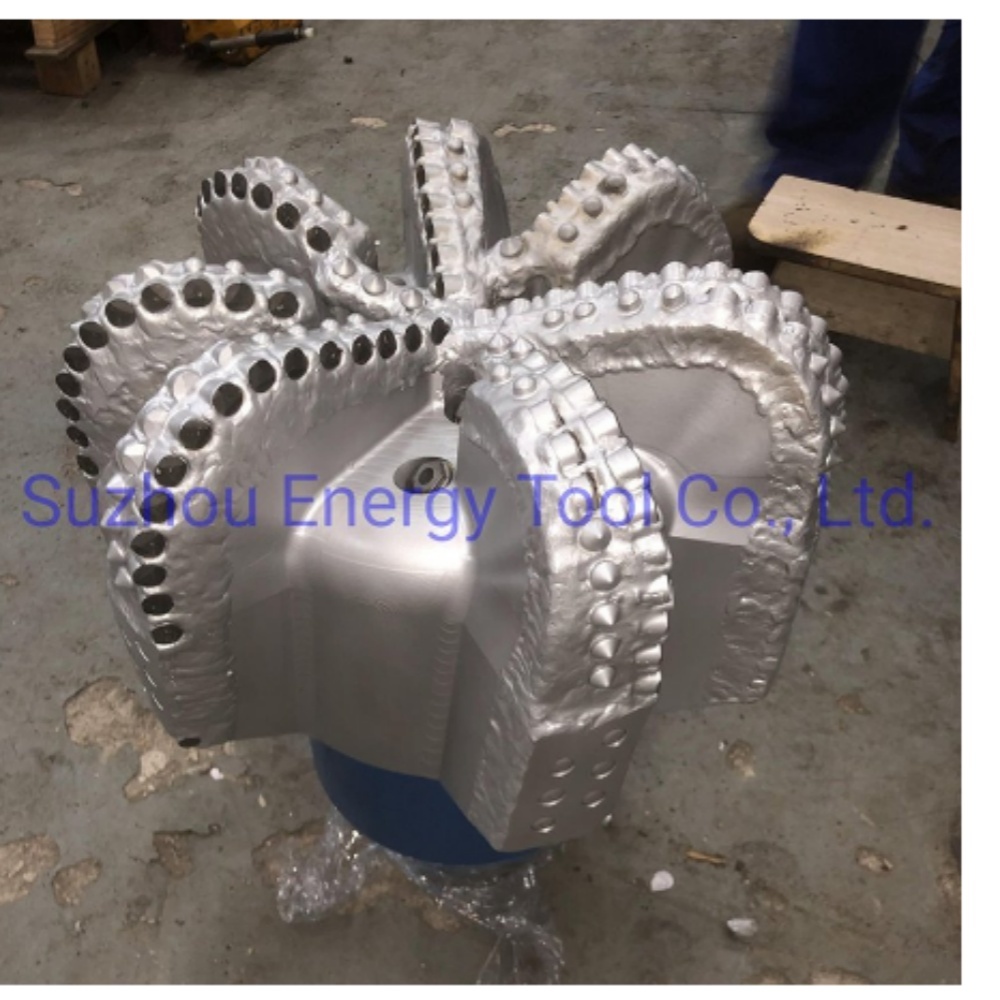

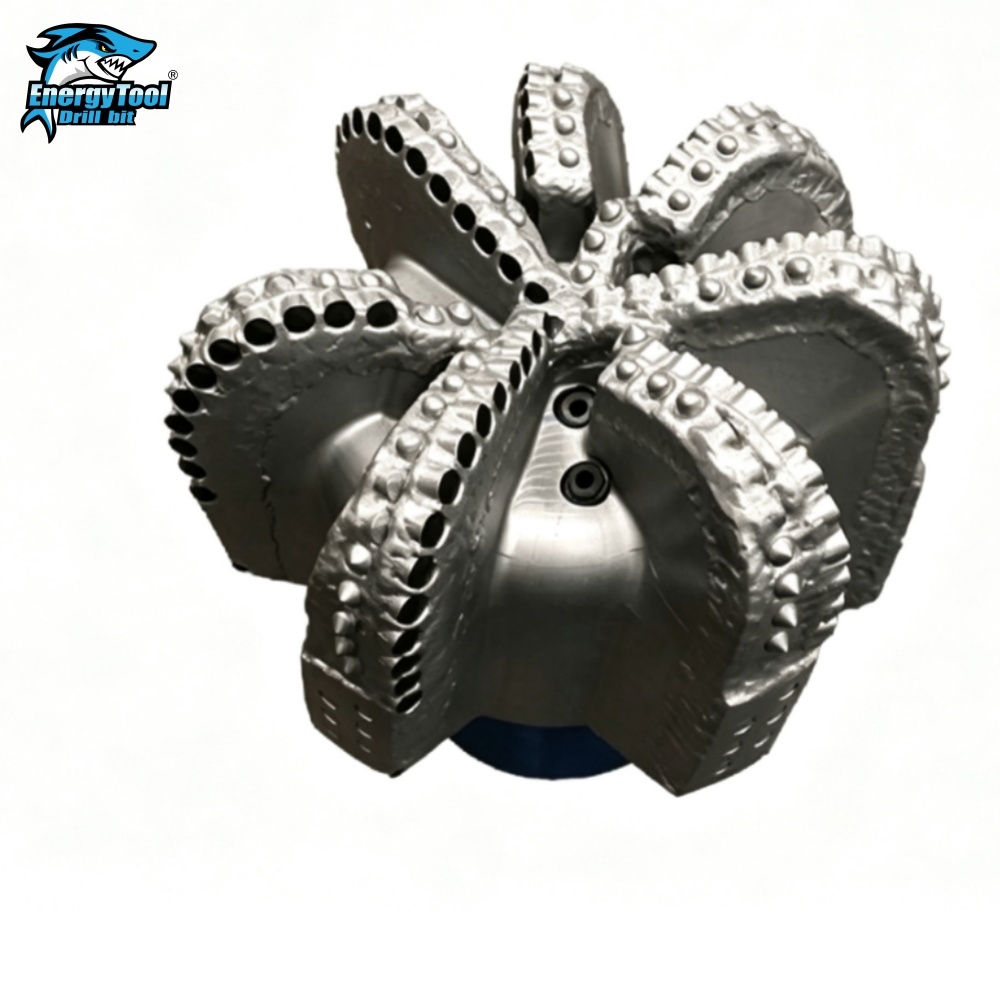

Broca de Diamante PDC de 17-1/2 Pulgadas con 7 Cuchillas, Herramienta de Perforación de Roca API

1. Descripciones:

Las brocas de perforación PDC (Compacto/Compuesto de Diamante Policristalino) son herramientas de alta eficiencia utilizadas para perforar formaciones rocosas sedimentarias uniformes como lutita, arenisca, dolomita, caliza y más. Estas brocas emplean una acción de corte, raspado o afeitado para penetrar eficazmente las formaciones rocosas.

Reconocidas por su excepcional rigidez, las brocas PDC se destacan entre otros materiales de herramientas de diamante. Se fabrican combinando capas de diamante policristalino (diamante sintético) con un sustrato de carburo bajo condiciones de alta temperatura y presión. Este proceso garantiza su durabilidad y fiabilidad en aplicaciones de perforación exigentes.

Según la Asociación Internacional de Contratistas de Perforación (IADC), la clasificación de brocas de cortador fijo se compone de cuatro caracteres que designan:

• Material del cuerpo de la broca PDC
• Densidad de los cortadores de la broca PDC
• Tamaño o tipo de los cortadores de la broca PDC
• Perfil de la broca PDC

Todas nuestras brocas de perforación PDC cumplen con el estándar API y se utilizan en la industria de la perforación.

Las brocas de perforación PDC de tamaño 3~22 pulgadas con 3~9 cuchillas están disponibles. Y diferentes cortadores de clasificación son opcionales según su presupuesto.

2. Especificación:

3. Perfil de la broca PDC

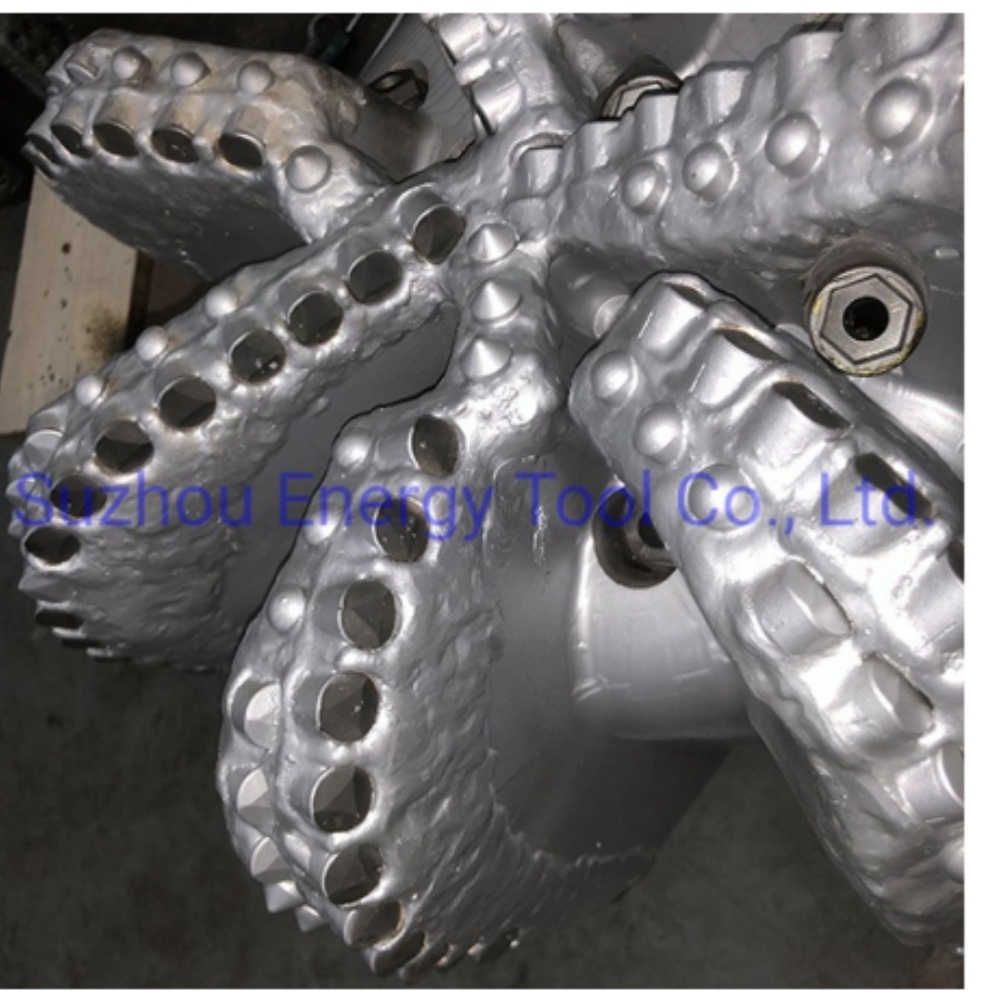

4. Cortadores de broca de perforación PDC

Los cortadores de compuesto de diamante policristalino (PDC) son el punto principal de contacto de una broca. Las brocas de perforación PDC eliminan la roca principalmente por corte.

Los cortadores PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.

Los cortadores PDC que tienen menor degradación térmica y mayor estabilidad térmica generalmente logran una mayor ROP (tasa de penetración) y una mayor resistencia al desgaste. Por lo tanto, optimizar el cortador es importante.

Según la API, el tamaño de los cortadores es el siguiente:

• 1 indica cortadores PDC > 24 mm de diámetro.
• 2 representa cortadores de 14 a 24 mm de diámetro.
• 3 indica cortadores PDC8 mm. 4 se utiliza para cortadores< 8 mm.

5. Boquillas de broca PDC

Las boquillas de la broca ayudan a limpiar el área de corte y a enfriar los cortadores de compuesto de diamante policristalino (PDC).

La colocación efectiva de estas boquillas junto con el ángulo en el que están configuradas juega un papel crítico en la eficiencia del rendimiento de la broca.

Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los recortes.

6. Brocas PDC de cuerpo de acero

El cuerpo de acero de la broca PDC es lo opuesto al cuerpo de matriz. Puede soportar altas cargas de impacto, pero es más blando y carece de características protectoras. La resistencia y ductilidad del acero otorgan a los cuerpos de broca de acero una alta resistencia al impacto. Los cuerpos de acero son considerablemente más resistentes que los cuerpos de matriz.

Una característica beneficiosa de las brocas de acero es que se pueden reconstruir fácilmente varias veces porque los cortadores desgastados o dañados se pueden reemplazar con relativa facilidad. Esta es una ventaja particular para los operadores en entornos de perforación de bajo costo.

Las brocas de perforación de compacto de diamante policristalino (PDC) son diferentes de los conos de rodillo en que son cuerpos de una sola pieza sin partes móviles. Los cortadores fijos trituran la roca, por lo que la broca puede operar con velocidades de rotación más altas de manera más eficiente en formaciones consolidadas.

7. ¿Por qué elegir nuestras brocas de perforación PDC?

1. Estricto cumplimiento de API e IADC

   Todos los productos se fabrican siguiendo los estándares API y los criterios de clasificación IADC, con calidad estable y compatibilidad total para equipos de perforación convencionales en todo el mundo.

2. Excelente rendimiento de perforación

   Al adoptar cortadores PDC de alta calidad y térmicamente estables, nuestras brocas ofrecen alta ROP, fuerte resistencia al desgaste y rendimiento confiable en diversas formaciones rocosas sedimentarias. El diseño optimizado de las boquillas y los canales de fluido garantizan una eliminación eficiente de los recortes y el enfriamiento de los cortadores.

3. Diseño duradero de cuerpo de acero

   Nuestras brocas PDC de cuerpo de acero poseen una resistencia al impacto superior y una gran resistencia estructural. El fácil reemplazo de los cortadores permite reparaciones y reutilizaciones repetidas, lo que reduce efectivamente su inversión a largo plazo en perforación.

4. Amplia gama de productos y selección flexible

   Suministramos brocas PDC de 3" a 22" con 3 a 9 cuchillas. Múltiples grados y configuraciones de cortadores son opcionales para adaptarse a diferentes proyectos y planes de presupuesto.

5. Servicio de personalización profesional

   Admitimos personalización personalizada en conexiones de rosca, dimensiones y parámetros técnicos. Podemos proporcionar dibujos de referencia y documentos técnicos, y adaptar los productos a sus demandas de trabajo en sitio.

6. Soporte técnico confiable

   Preguntas frecuentes

   P1: ¿Para qué formaciones rocosas son adecuadas sus brocas PDC de 17-1/2" y 7 cuchillas?

   R: Nuestras brocas PDC funcionan excelentemente para rocas sedimentarias uniformes de blandas a medias, incluyendo lutita, arenisca, dolomita y caliza. Rompen la roca mediante corte y raspado para una alta eficiencia de perforación.

   P2: ¿Con qué estándar cumplen sus brocas PDC?

   R: Todas nuestras brocas de perforación PDC se fabrican estrictamente de acuerdo con los estándares API y siguen las reglas de clasificación de brocas de cortador fijo de IADC.

   P3: ¿Qué tamaños y opciones de cuchillas ofrecen?

   R: Ofrecemos brocas PDC que van desde 3 pulgadas hasta 22 pulgadas, con 3 a 9 cuchillas para elegir. También hay disponibles diferentes grados de cortadores para satisfacer diferentes demandas de presupuesto.

   P4: ¿Cuáles son las ventajas de las brocas PDC de cuerpo de acero?

   R: El cuerpo de acero presenta una resistencia al impacto excepcional y una alta resistencia estructural. Puede soportar cargas de impacto pesadas, y los cortadores desgastados se pueden reemplazar fácilmente, por lo que la broca se puede reparar y reutilizar varias veces para reducir los costos operativos.

   P5: ¿Cómo afectan los cortadores PDC al rendimiento de perforación?

   R: Los cortadores PDC son la parte de trabajo central de la broca. Los cortadores con buena estabilidad térmica y baja degradación térmica garantizan una mayor ROP (tasa de penetración) y una mejor resistencia al desgaste en entornos hostiles del fondo del pozo. Ofrecemos varios tamaños de cortadores según las regulaciones de la API para satisfacer diferentes condiciones de trabajo.

   P6: ¿Cuál es la función de las boquillas de la broca?

   R: Las boquillas cooperan con los canales de fluido internos para eliminar los recortes a tiempo y enfriar los cortadores PDC, lo que garantiza en gran medida la operación estable y la vida útil de la broca.

   P7: ¿Pueden personalizar las conexiones de rosca API para brocas PDC?

   R: Sí. Admitimos especificaciones de rosca personalizadas como 4-1/2" FH. Podemos ajustar la rosca de conexión y los parámetros relevantes según sus requisitos de perforación reales.

   P8: ¿Cuáles son los parámetros operativos de la broca PDC de 17-1/2" y 7 cuchillas?

   R: Su rango de trabajo: Peso sobre la broca 67-200 KN, RPM rotatorio 100+, Caudal 57-76 LPM, Par de apriete 46-54 KN.M.
