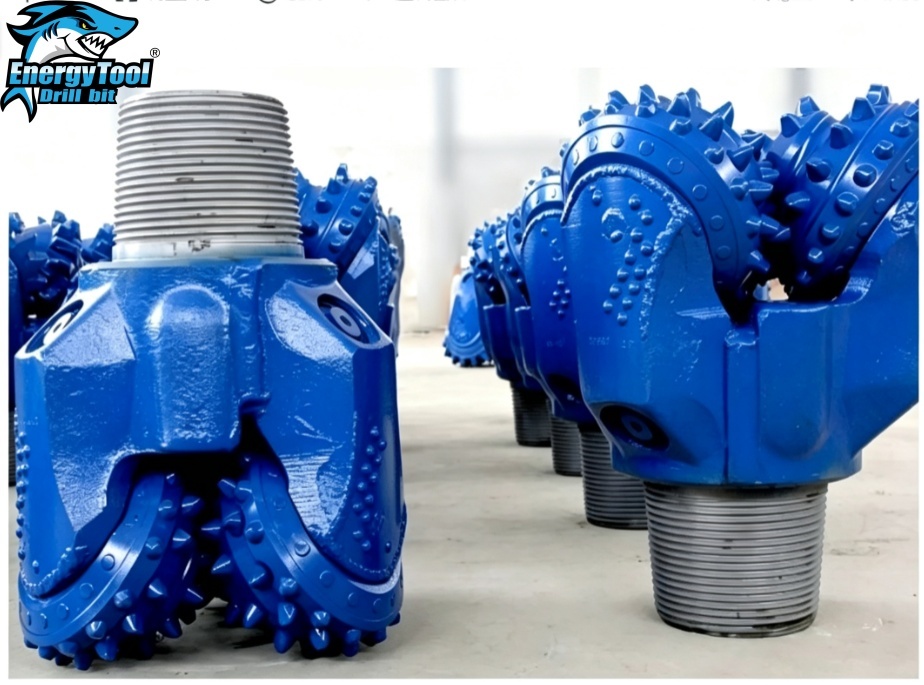

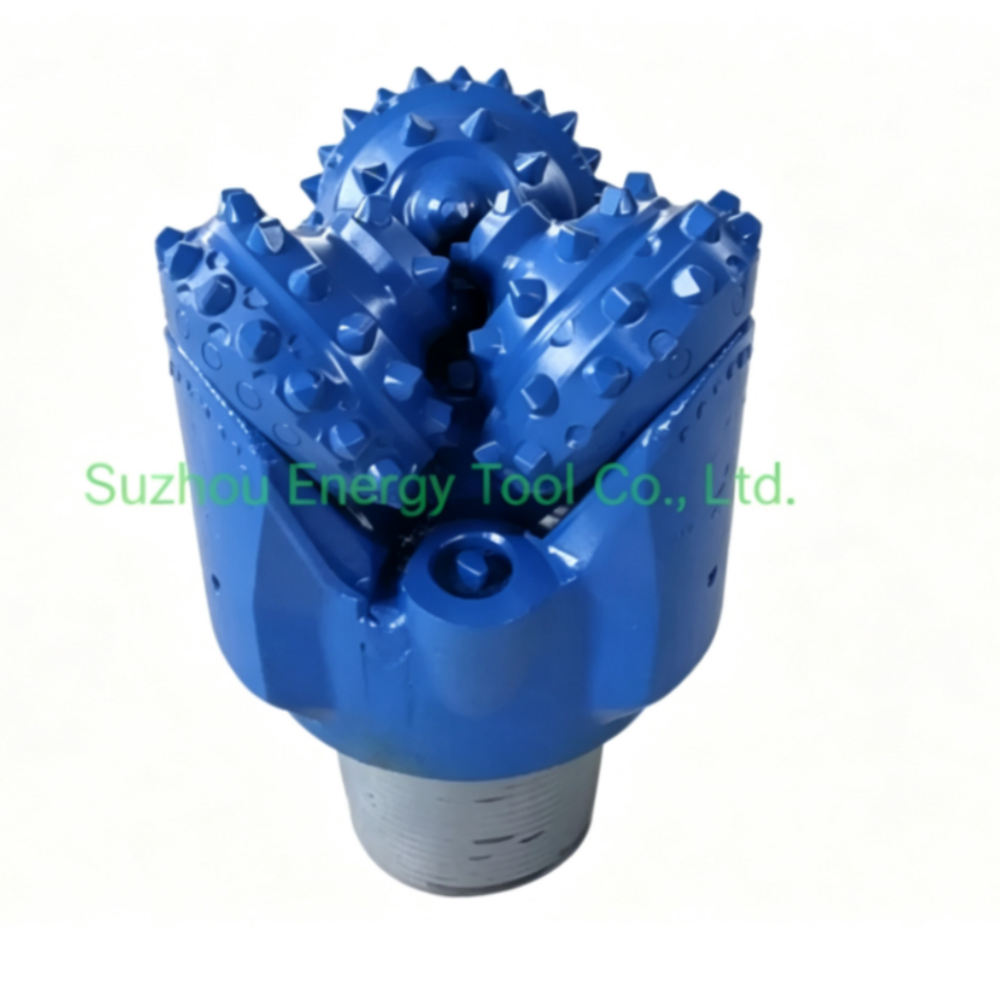

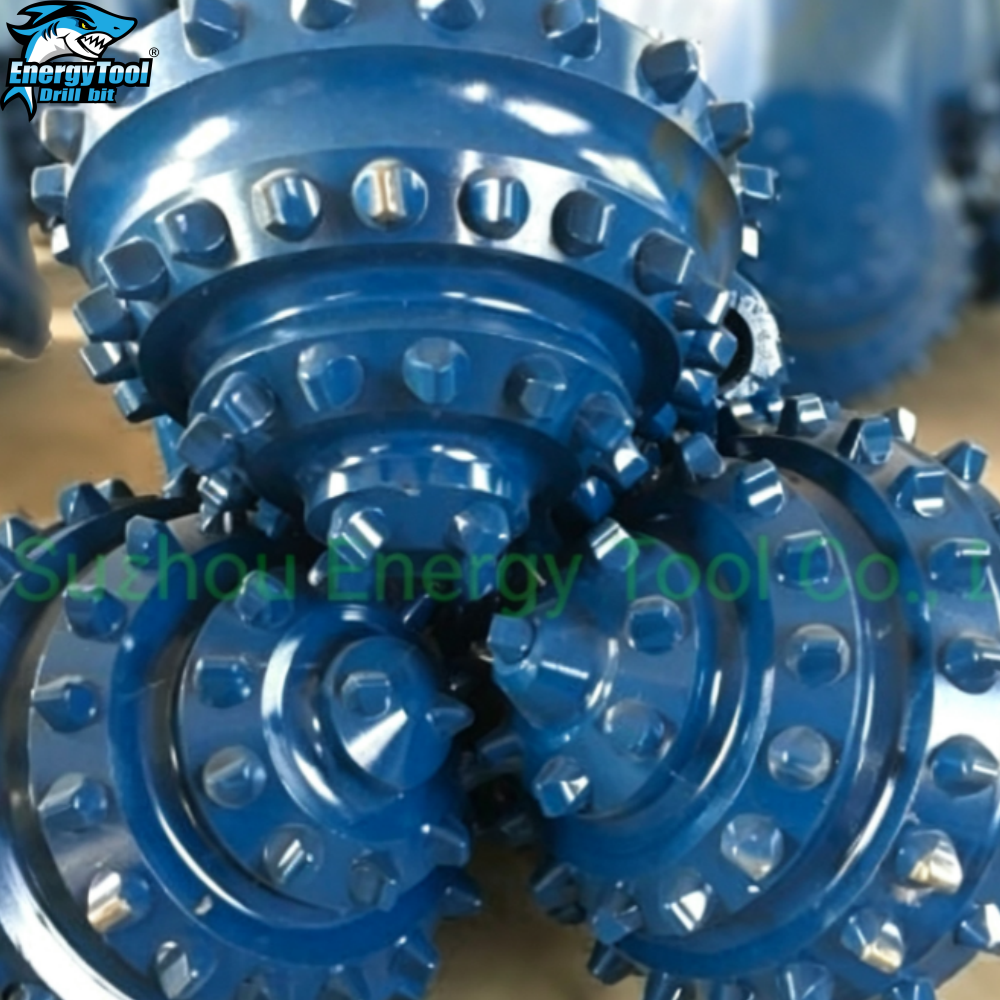

Broca Tricono IADC 537 TCI de 10 5/8" para Herramienta de Perforación de Roca

Broca de Cono de Rodillo 10-5/8 pulgadas Broca Tricono TCI de IADC 537 con Pin API 6-5/8"

Descripción

Una broca tricónica juega un papel vital en las operaciones de perforación como parte del ensamblaje del fondo del pozo. Esta broca de perforación mecánica se basa en la rotación y la fricción mecánica producida por sus dientes para erradicar la superficie de la roca durante la perforación. Su objetivo principal es aprovechar la potencia generada por la sarta de perforación giratoria y el suministro de lodo, utilizando eficazmente esta fuerza para facilitar el proceso de profundización del pozo.

Especificación:

¿Cómo saber la calidad de una broca tricónica?

• Pasaporte del código IADC de la broca tricónica
• Opciones de broca tricónica TCI y diente de acero
• Inserciones adicionales de carburo de tungsteno en las filas del talón de la broca tricónica
• Recubrimiento de carburo de tungsteno en los cuerpos de los conos de la broca tricónica
• Inserciones de carburo de tungsteno recubiertas de diamante en el calibre de los conos de la broca tricónica
• Inserciones de carburo de tungsteno en el talón de las patas de la broca tricónica
• Boquilla central adicional para limpiar los conos de la broca tricónica

La característica de la tricónica es que vienen con su propio pasaporte como se muestra a continuación:

• La especificación de los conos
• El sello de calidad firmado por la persona que fabricó y revisó la broca
• Los parámetros de perforación recomendados para obtener el mejor rendimiento de la broca:
• Peso de la broca
• Velocidad de rotación
• Volumen de lavado

Aplicaciones

• Investigación geotécnica
• Exploración y sondeo minero
• Instrumentación geotécnica
• Geofísica

El tipo de tricónica que elija depende de la geología en la que esté perforando y de los diámetros del pozo que esté perforando. La Asociación Internacional de Contratistas de Perforación (IADC) ha desarrollado un sistema de pasos fácil de usar para elegir la tricónica adecuada para su geología con características adicionales como protección de la broca para una mayor vida útil de producción.

Tipos de cojinetes
Hay principalmente tres tipos de diseños de cojinetes utilizados en las brocas de perforación tricónicas:

• BROCA DE CONO DE RODILLOS ESTÁNDAR ABIERTA:
En estas brocas, los conos giran libremente. Este tipo de broca tiene una fila delantera de cojinetes de bolas y una fila trasera de cojinetes de rodillos.
• BROCAS DE RODILLOS CON COJINETES SELLADOS
Estas brocas tienen un sello de junta tórica con un depósito de grasa para la refrigeración de los cojinetes. Los sellos actúan como una barrera contra el lodo y los recortes para proteger los cojinetes.
• BROCAS DE RODILLOS CON COJINETES DE EMPUJE
Estas brocas se enfrían estrictamente con aceite/grasa con cojinetes de nariz, sello de junta tórica y una pista para un rendimiento máximo.


Códigos IADC

Los códigos IADC facilitan la descripción del tipo de broca de roca requerido.
Los tres primeros dígitos clasifican la broca según la formación para la que está diseñada y el diseño del cojinete/sello utilizado.
1, 2 y 3 designanBROCAS DE DIENTE DE ACEROcon 1 para formaciones blandas, 2 para medias y 3 para duras.
Los códigos 4, 5, 6, 7 y 8 designanBROCAS DE INSERTO DE CARBURO DE TUNGSTENOpara diferentes durezas de formación, siendo 4 la más blanda y 8 la más dura.


Tipos de formación

A continuación se muestra la formación típica y su referencia IADC
1 y 4 Formaciones blandas con capas pegajosas y baja resistencia a la compresión, como arcilla, margas.

1 y 4 Formaciones blandas con baja resistencia a la compresión como marga, sal, anhidrita y esquisto.

5 Formaciones blandas a medias con baja resistencia a la compresión e intercaladas con capas duras, como arenas, esquisto y tiza.

2 o 6 Formaciones densas de medio a duras con alta a muy alta resistencia a la compresión, pero con capas no abrasivas o poco abrasivas, como esquistos, lutitas, areniscas, calizas, dolomitas y anhidritas.

3 o 7 Formaciones duras y densas con muy alta resistencia a la compresión y algunas capas abrasivas, como limolitas, areniscas y lutitas.

8 Formaciones extremadamente duras y abrasivas como cuarcita y roca volcánica.


Códigos IADC- Dígitos Los tres primeros dígitos clasifican la broca según la formación para la que está diseñada y el diseño del cojinete/sello utilizado.

Primer dígito1, 2 y 3 designanBROCAS DE DIENTE DE ACEROcon 1 para formaciones blandas, 2 para medias y 3 para duras.
4, 5, 6, 7 y 8 designanBROCAS DE INSERTO DE CARBURO DE TUNGSTENOpara diferentes durezas de formación, siendo 4 la más blanda y 8 la más dura.

Segundo dígito1, 2, 3 y 4 son un desglose adicional deformaciónsiendo 1 la más blanda y 4 la más dura.

Tercer dígitoEste dígito clasificará la broca segúntipo de cojinete/sellode la siguiente manera:
Broca de cono de rodillos estándar abierta Broca de cono de rodillos estándar abierta,
refrigerada por aire Broca de cono de rodillos estándar abierta con protección de calibre, que se define como inserciones de carburo en el talón del cono Broca de rodillos sellada Broca de rodillos sellada con protección de calibre Broca de rodillos sellada con empuje Broca de rodillos sellada con empuje y protección de calibre.

Cuarto dígitoLos siguientes códigos de letras se utilizan en la posición del cuarto dígito para indicarcaracterísticas adicionales: A. Aplicación de aire R. Soldaduras reforzadas C. Chorro central S. Diente de acero estándar D. Control de desviación X. Inserto de cincel E. Chorro extendido Y. Inserto cónico G. Protección de calibre extra Z. Otra forma de inserto J. Desviación del chorro
