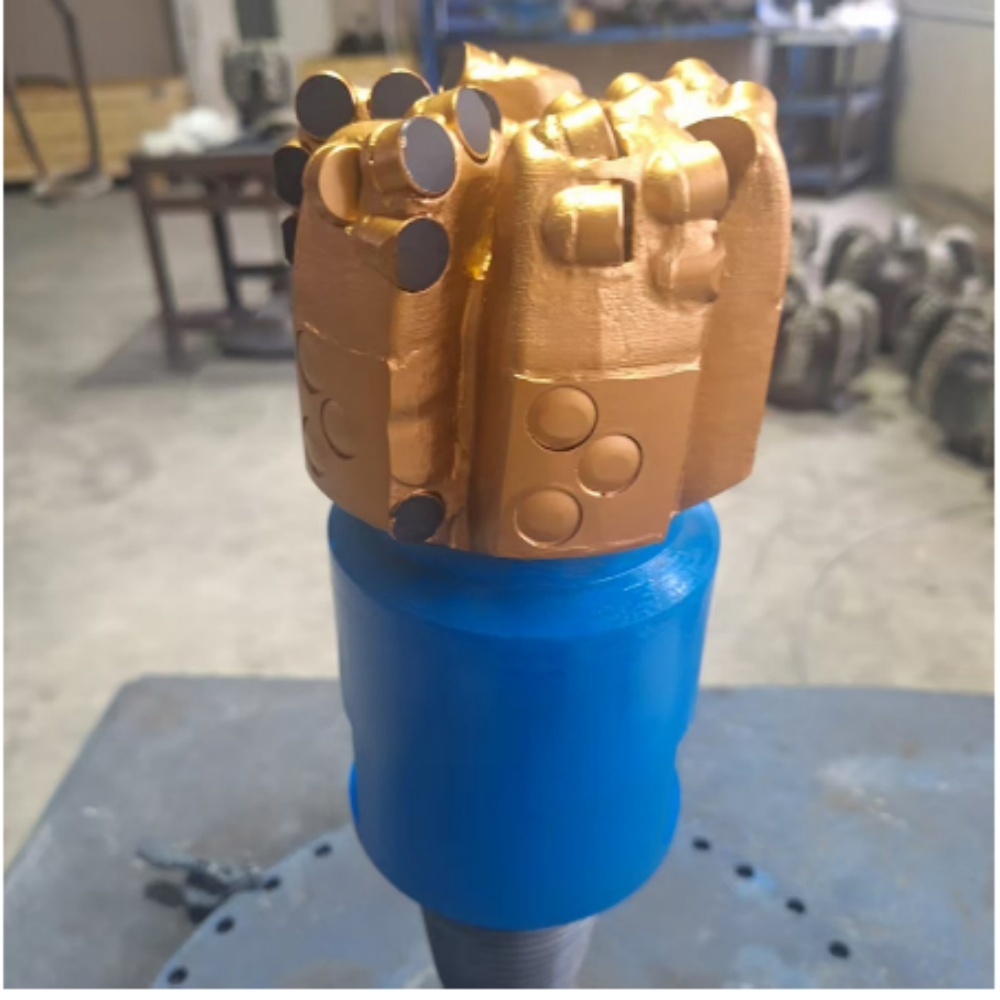

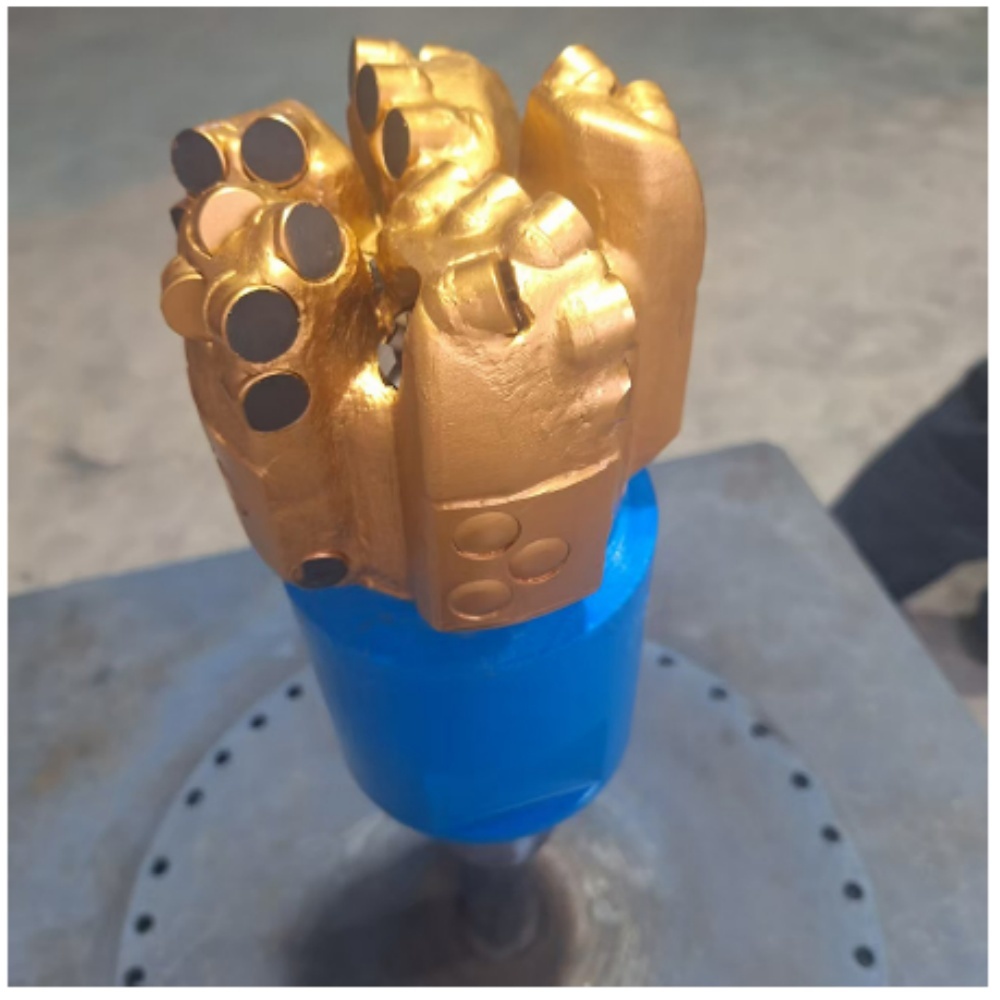

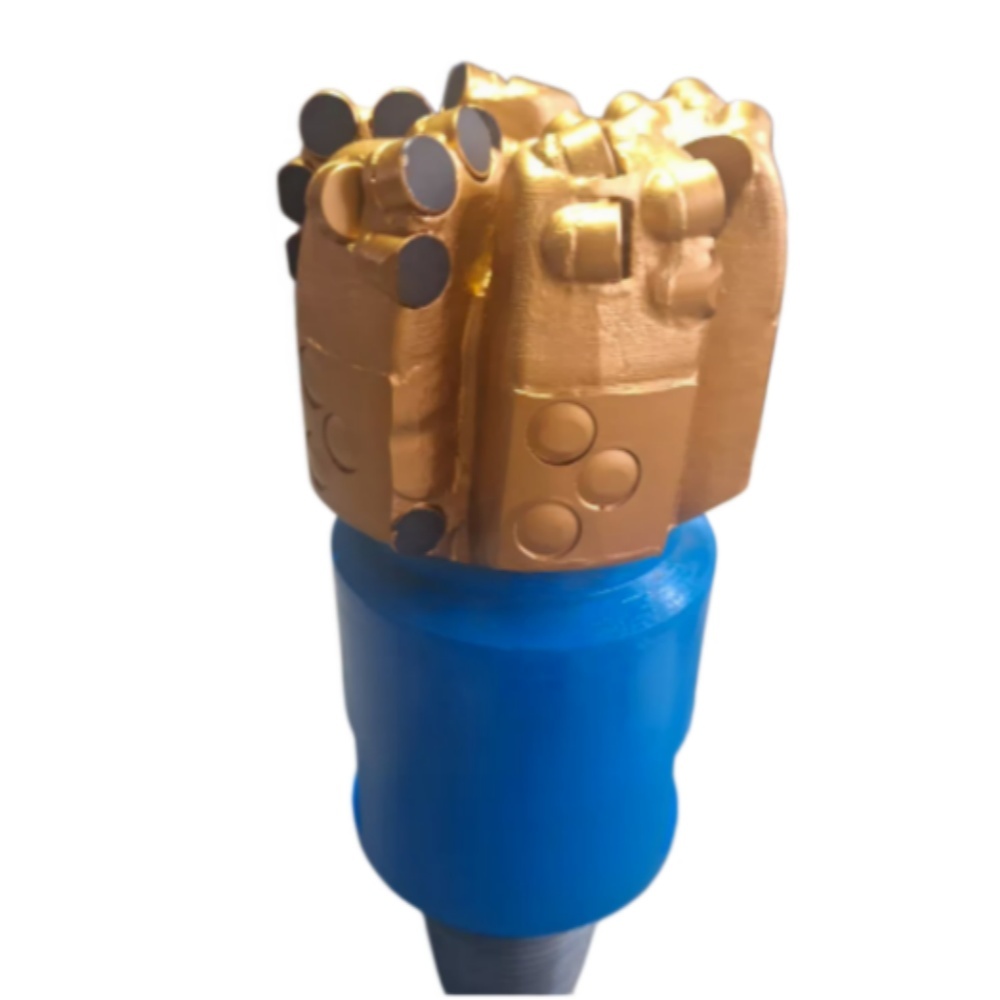

Broca de perforación Matrix Body PDC de 4-1/2"
Datos del producto
| Tipo | broca de diamante | Usar | Petróleo, gas, minería, perforación |
|---|---|---|---|
| Material | Diamante, acero de aleación, tungston carburo | Tipo de máquina | Herramienta de perforación |
| Tipo de procesamiento | Forjing, Casting | Solicitud | Taladro de roca de petróleo, minería, gas |
| Tamaño | 4-1/2"(114,3 mm) | color | Requisito del cliente |
| Ventaja | Alta eficiencia, alta fuerza | Diámetro del cortador | Personalizado |
| Uso | Petróleo, minería, gas | Hojas | 5 cuchillas |
| Mercado | Global | Embalaje | Caja de madera o caja de acero |
| Nombre | Broad de perforación PDC de perforación de pozos de petróleo | Formación rocosa | F <8 |
Descripción de producto
Broca de Matriz PDC de 4-1/2"
1. Descripción:
Las brocas de matriz PDC están formadas por materiales compuestos que consisten en polvos de carburo de tungsteno y aleaciones de aglutinante de cobre que se unen metalúrgicamente mediante un proceso de infiltración. Una broca de matriz está diseñada para optimizar la dureza, la resistencia a la abrasión y la resistencia a la erosión. Puede soportar presiones de compresión razonablemente grandes, pero tiene una baja resistencia al impacto en comparación con el acero.
Según la Asociación Internacional de Contratistas de Perforación (IADC), la clasificación de brocas de cortador fijo se compone de cuatro caracteres que designan:
- Material del cuerpo.
- Densidad del cortador.
- Tamaño o tipo de cortador.
- Perfil de la broca
Todas nuestras brocas son aptas para el estándar API y se utilizan en la industria de la perforación.
Las brocas PDC de tamaño de 3 a 22 pulgadas con 3 a 9 palas están disponibles. Y diferentes cortadores de clasificación son opcionales según su presupuesto.
2. Especificación
| ESPECIFICACIÓN | |
| Tamaño: | 4-1/2" (114.3mm) |
| Tipo de cuerpo de perforación: | Cuerpo de matriz |
| Cantidad de palas: | 5 |
| Cantidad de boquillas: | 3 |
| Conexión API (pulg.): | 2 -7/8" REG |
| Longitud del calibre (pulg.): | 0.5 |
| PARÁMETROS OPERACIONALES | |
| Peso sobre la broca (KN): | 9.5-67 |
| Rango de RPM (rotativo): | 80-DTH |
| Caudal (lps): | 11 - 15 |
| Par de apriete (KN): | 9.5 - 12.2 |
3. Perfil de la broca
4. Cortadores PDC de la broca
Los cortadores de compuesto de diamante policristalino (PDC) son el punto principal de contacto de una broca. Las brocas PDC eliminan la roca principalmente por cizallamiento.
Los cortadores PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.
Los cortadores PDC que tienen menor degradación térmica y mayor estabilidad térmica generalmente logran una mayor ROP y una mayor resistencia al desgaste. Por lo tanto, optimizar el cortador es importante.
5. Boquillas de la broca
Las boquillas de la broca ayudan a limpiar el área de corte y a enfriar los cortadores de compuesto de diamante policristalino (PDC).
La colocación efectiva de estas boquillas junto con el ángulo en el que están configuradas juega un papel fundamental en la eficiencia del rendimiento de la broca.
Los canales de fluido también complementan la colocación de las boquillas para mejorar la limpieza de los recortes.
6. Cuerpo de matriz
La matriz es un material complejo muy duro y bastante quebradizo que contiene granos de carburo de tungsteno unidos con un aglutinante metálico más blando y resistente.
La dureza de una PDC de cuerpo de matriz tiene el beneficio de no ser susceptible a la abrasión y la erosión. Es eficaz para tolerar altas cargas de compresión, pero, en comparación con el acero, tiene baja resistencia a la carga de impacto.
Las brocas PDC de cuerpo de matriz son relativamente diversas, ya que la matriz es un material compuesto.
En entornos en los que la erosión del cuerpo es probable que cause fallas en una broca, las PDC de cuerpo de matriz son la preferencia sobre las brocas de cuerpo de acero. Para las brocas impregnadas de diamante, solo se puede utilizar la construcción de cuerpo de matriz.
7. Certificado
