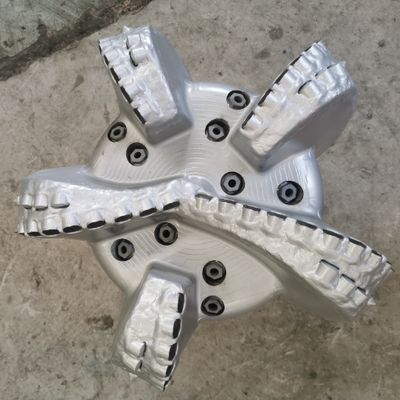

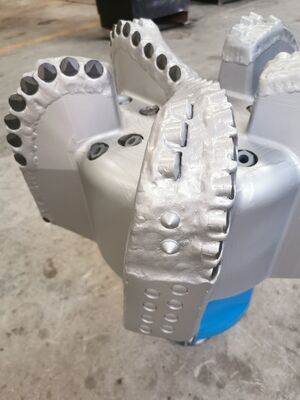

Broca de perforación de roca de carburo de acero de 17-1/2 pulgadas para pozos de petróleo y agua

Broca de Diamante Policristalino Compuesto (PDC) para Equipo de Perforación Petrolera

Descripciones:

Según la Asociación Internacional de Contratistas de Perforación (IADC), la clasificación de brocas de cortador fijo se compone de cuatro caracteres que designan:

• Material del cuerpo de la broca de diamante PDC.
• Densidad del cortador de la broca de diamante PDC.
• Tamaño o tipo del cortador de la broca de diamante PDC.
• Perfil de la broca de diamante PDC

Perfil de la broca de diamante

La forma del perfil de la broca de diamante PDC es una de las características más importantes de las brocas de cortador fijo, que influye directamente en las posibilidades de colocación y densidad de los cortadores y en los diseños hidráulicos. El perfil también afecta: Estabilidad de la broca

PDC Cortadores de la broca de diamante

Los cortadores de diamante policristalino compuesto (PDC) son el principal punto de contacto de una broca. Las brocas de PDC eliminan la roca principalmente por cizallamiento.

Los cortadores de PDC están expuestos a mucho calentamiento y enfriamiento en el pozo, un entorno muy desafiante.

Los cortadores de PDC que tienen menor degradación térmica y mayor estabilidad térmica generalmente logran una mayor ROP y una mayor resistencia al desgaste. Por lo tanto, optimizar el cortador es importante.

Boquillas de la broca de diamante PDC

Las boquillas de la broca ayudan a limpiar el área de corte y a enfriar los cortadores de diamante policristalino compuesto (PDC).

La colocación efectiva de estas boquillas junto con el ángulo en el que están ajustadas juega un papel crítico en la eficiencia con la que funciona la broca.

Los canales de fluido también complementan la colocación de las boquillas para mejorar la eliminación de los recortes.

Brocas de PDC con cuerpo de acero

El cuerpo de acero es lo opuesto al cuerpo de matriz. Puede soportar altas cargas de impacto, pero es más blando y carece de características protectoras. La resistencia y ductilidad del acero otorgan a los cuerpos de brocas de acero alta resistencia al impacto.

Los cuerpos de acero son considerablemente más resistentes que los cuerpos de matriz.

Una característica beneficiosa de las brocas de acero es que se pueden reconstruir fácilmente varias veces porque los cortadores desgastados o dañados se pueden reemplazar con relativa facilidad. Esta es una ventaja particular para los operadores en entornos de perforación de bajo costo.

Las brocas de diamante policristalino compuesto (PDC) son diferentes de las brocas de cono de rodillo en que son cuerpos de una sola pieza sin partes móviles. Los cortadores fijos trituran la roca, por lo que la broca puede operar con velocidades de rotación más altas de manera más eficiente en formaciones consolidadas.
